建筑體系：

1.門式鋼架體系：

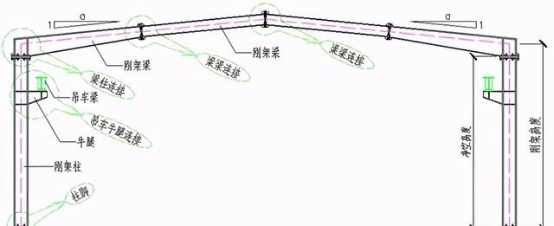

1.1基本構件圖：

1.2說明：

力學原理：門式鋼架結構以柱、梁組成的橫向剛架為主受力結構，鋼架為平面受力體系。為保證縱向穩定，設置柱間支撐和屋面支撐。

剛架：鋼架柱和梁均采用截面H型鋼制作，各種荷載通過柱和梁傳給基礎。

支撐、系桿：鋼性支撐采用熱軋型鋼制作，一般為角鋼。柔性支撐為圓鋼。系桿為受壓圓鋼管，與支撐組成受力封閉體系。

屋面檁條、墻梁：一般為C型鋼、Z型鋼。承受屋面板和墻面板上傳遞來的力，并將該力傳遞給柱和梁。

1.3門式鋼架的基本形式：

a.典型門式鋼架

b.帶吊車的門式鋼架

c.帶局部二層的門式鋼架

1.4基本節點

a.柱腳節點

b.梁、柱節點

局部二層節點參照多層框架體系。

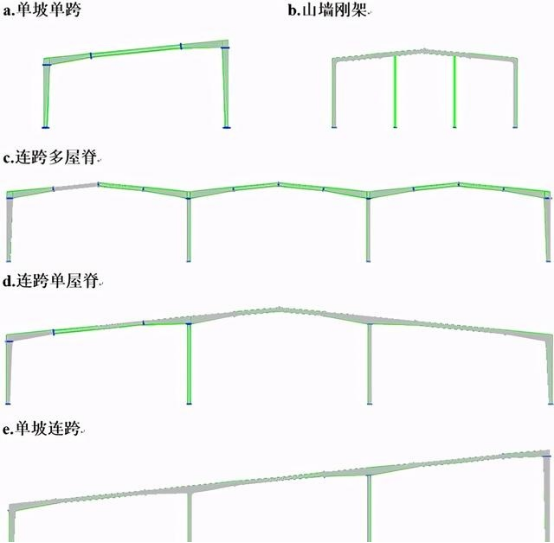

1.5鋼架衍生形式

吊車和局部二層可在衍生形式剛架中布置。

山墻剛架其本質也是多連跨剛架，不過中間柱與剛架柱比截面旋轉了90度。

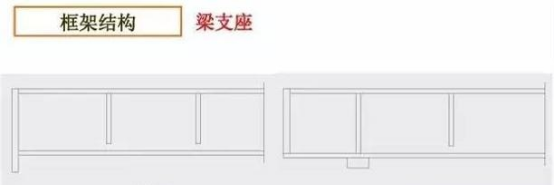

2.多層框架體系

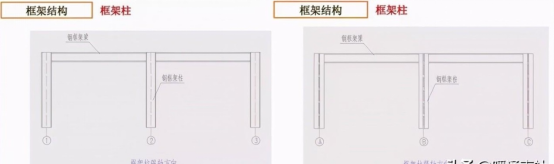

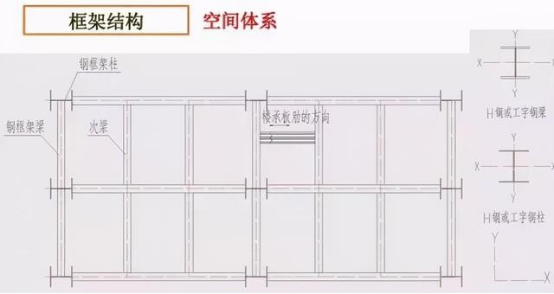

2.1框架圖示

2.2說明

力學模型：

a.純剛接框架：縱橫兩個方向均采用剛接的框架。

b.剛接-支撐框架：橫向采用鋼接，縱向采用鉸接，并在縱向設置支撐，以傳遞水平力。

c.支撐式框架：縱橫向均采用鉸接，兩向均設置支撐傳遞水平力。

d.有時為保證足夠的剛度，在鋼接框架中亦設置支撐。

框架柱：框架柱可采用H型截面、箱形截面、十字形截面、圓管形截面等。所有上部結構的力都通過框架柱傳遞給基礎。

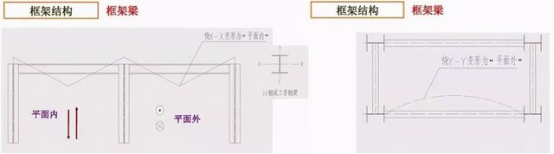

框架梁：框架梁一般采用H型截面。樓蓋和屋蓋上的力通過框架梁傳遞給框架柱。

支撐：支撐采用一般采用熱軋型鋼制作，其功能是傳遞層間水平力和保證結構的剛度。

2.3基本節點

a.柱腳節點：柱腳節點同門式鋼架體系。

b.柱、梁節點：

支撐、系桿：

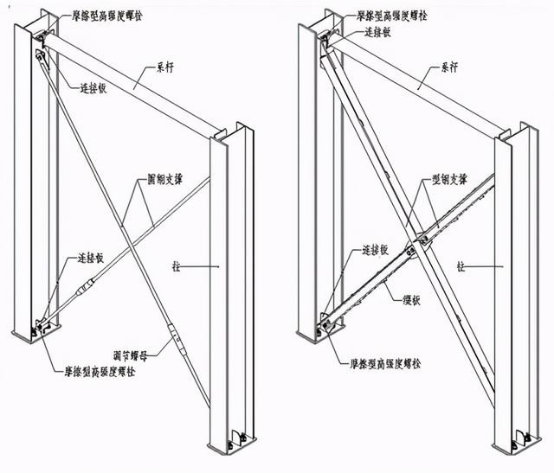

1.圖示：

2.說明

支撐分為柔性支撐和剛性支撐兩種。柔性支撐由圓鋼制作，安裝時必須張緊，主要用于門式剛架結構。剛性支撐由型鋼制作，用于多層框架、吊車梁下段支撐等剛度要求高的結構中。

系桿和支撐聯合作用，形成封閉的受力體系。在支撐端頭有剛性構件和傳遞壓力的情況下，不需設置系桿。

屋面水平支撐做法同柱間支撐。

根據需要，支撐還有人字形、八字形、K形、V型、門形、L形、Y形、單斜桿等形式。

隅撐：

1.圖示：

2.說明

隅撐的設置在于梁或柱受壓翼緣的平面外計算長度。隅撐可用角鋼制作或扁鋼壓制成型。

在多層框架體系中，梁柱剛接的位置常設置水平隅撐。

吊車梁：

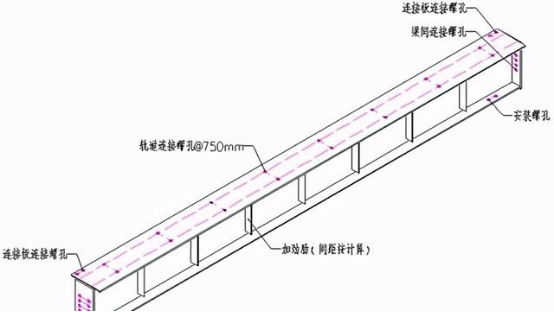

1.圖示：

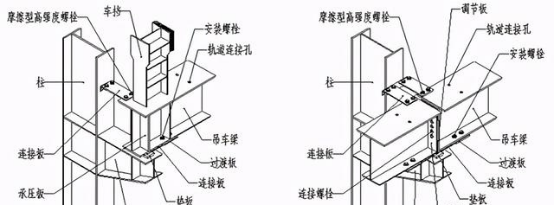

吊車梁邊跨構造

吊車梁中間跨構造

1.說明：吊車梁為吊車荷載的承載構件，由鋼板焊接成型。變形縫位置處理參照邊跨構造。吊車噸位大時設置制動桁架或制動梁來抵抗橫向水平荷載。

雨蓬：

蓬用壓型鋼板采用HV-197TD-788板和HV-205TD-820板。

檁條、墻梁：

1.C型冷彎薄壁型鋼

1.1型鋼截面特性

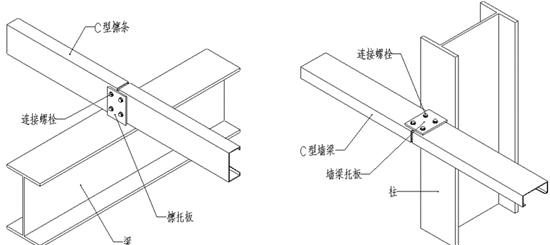

1.2安裝節點圖

2.Z型冷彎薄壁型鋼

2.1型鋼截面特性

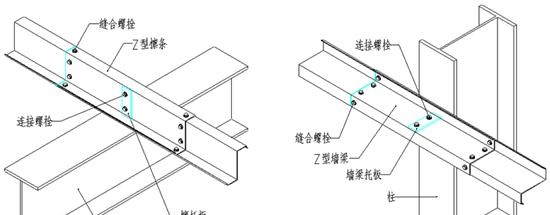

2.2安裝節點圖

面、墻面壓型鋼板：

1.HV-203KL-406板：

1.1板型圖

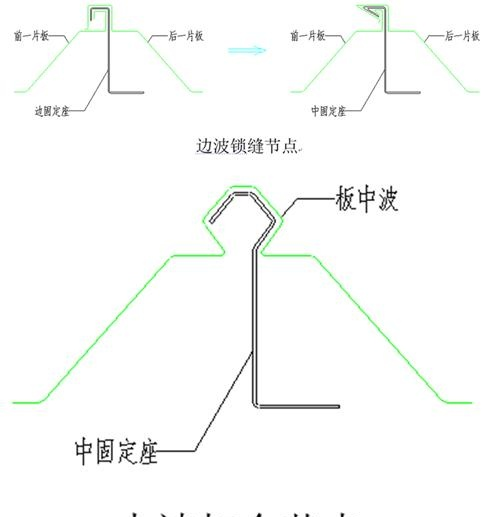

1.2連接節點圖

2.HV-380SF-760

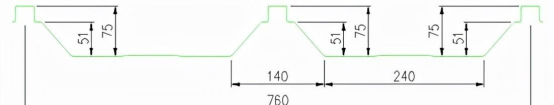

2.1板型圖

2.2連接節點圖

3.HV-475SF-475板

3.1板型圖

3.2連接節點圖

4.HV-197TD-788板

4.1板型圖

4.2連接節點

說明：

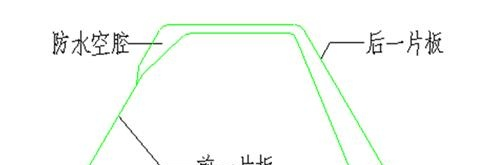

防水空腔可以阻止因毛細現象而造成的滲水。

該板型可用于屋面板和墻面板，采用自攻螺釘和屋面檁條或墻梁連接。

用作屋面板時，螺釘穿過波峰與屋面檁條固定；用作墻面板時，螺釘在靠近波峰的波谷平直段與墻梁固定。

5.HV-205TD-820板

5.1板型圖

5.2連接節點圖

防水空腔可以阻止因毛細現象而造成的滲水。

該板型可用于屋面板和墻面板，采用自攻螺釘和屋面檁條或墻梁連接。

用作屋面板時，螺釘穿過波峰與屋面檁條固定；用作墻面板時，螺釘在靠近波峰的波谷平直段與墻梁固定。

6.HV-225TD-900板

6.1板型圖

6.2連接節點圖

防水空腔可以阻止因毛細現象而造成的滲水。

該板型用于墻面板，采用自攻螺釘和屋面檁條或墻梁連接；螺釘在靠近波峰的波谷平直段與墻梁固定。

7.HV-360YC-360板

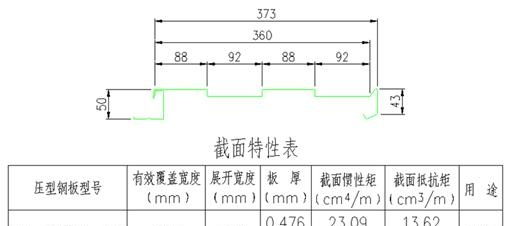

7.1板型圖

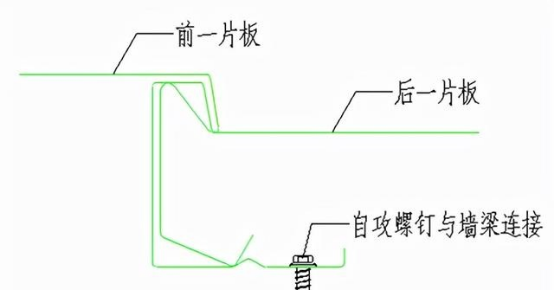

7.2連接節點圖

說明：自攻螺釘穿過板直接與墻梁連接。

8.HV-300YC-300板

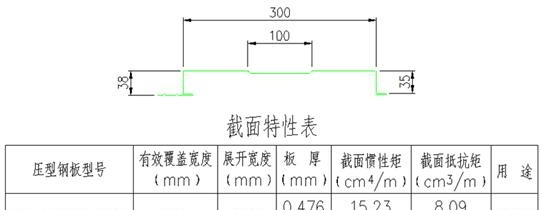

8.1板型圖

8.2連接節點圖

說明：自攻螺釘穿過板直接與墻梁連接。

9.HV-1000HP-1000板

9.1板型圖

9.2連接節點圖

屋面采光板：

1.CV-203-406板

說明：該采光板板型配合HV-203KL-406板使用。

2.CV-380-760板

說明：該采光板板型配合HV-380SF-760板使用。

3.CV-475-475板

說明：該采光板板型配合HV-475SF-475板使用。

4.CV-197-788板

說明：該采光板板型配合HV-197TD-788板使用。

5.CV-205-820板

說明：該采光板板型配合HV-205TD-820板使用。

6.CV-225-900板

說明：該采光板板型配合HV-205TD-820板使用。

6.CV-225-900板

說明：該采光板板型配合HV-225TD-900板使用。

7.連接節點圖

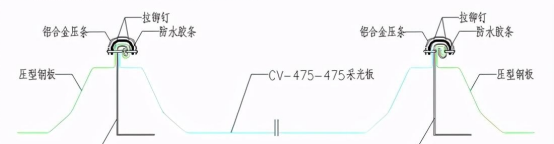

7.1 CV-475-475板連接節點

7.2 其它板型連接節點

說明：上圖為CV-203-406板連接節點圖；自攻螺釘穿透采光板（和壓型鋼板）與檁條連接。

除CV-475-475外，其它采光板參照上圖處理。

樓承板：

1.HG-344-688板

2.HG-240-720板

3.連接圖

連接節點：

說明：HG-240-720板連接參照HG-344-688樓承板連接圖。

抗剪栓釘與框架梁間采用專用工具焊接。

天溝：

1.彩板外天溝

2.鋼板內天溝

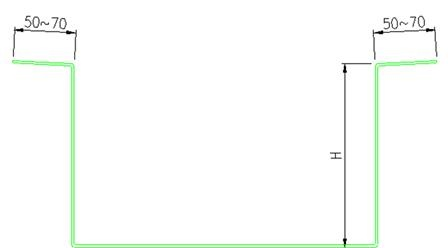

2.1斷面圖

說明：天溝為鋼板折制成型；根據鋼板選用的材質和涂層情況，可分為普通鋼板天溝、鍍鋅鋼板天溝、不銹鋼板天溝三類。

通風器：

1.屋脊自然通風器

說明：通風器根據喉寬Wm分為1m、1.5m、2m、2.5m四種規格，長度依據要求換氣量和房屋長度確定。

頂部壓型鋼板根據需要可采用采光板代替。

骨架每1.5m設置一個，通過下部連接孔與屋面檁條或?qū)ＴO(shè)橫梁連接。

2.點式通風器

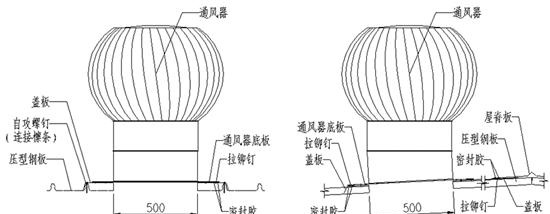

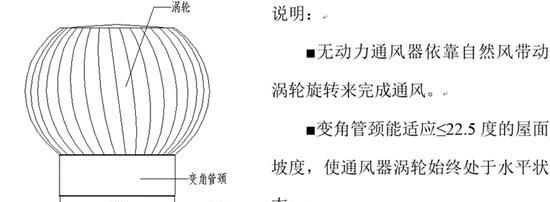

2.1 Φ500無動力通風器

可提供其它型號的通風器，但需要足夠的供貨時間。

說明：通風器與屋面壓型鋼板之間的防水處理還可以采用得泰蓋片處理。

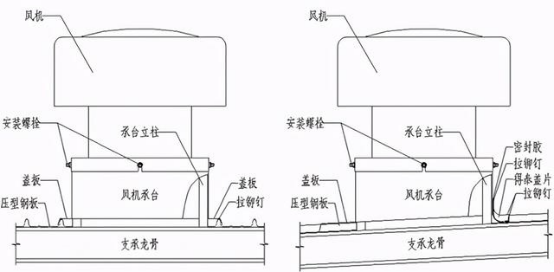

2.2有動力通風器

說明：有動力風機由電機帶動渦輪旋轉來完成通風。

說明：有動力風機由于重量較大，下部必須設置支承龍骨來承擔風機荷載。

門：

1.彩板推拉門

說明：彩板推拉門根據需要可做成單層彩板、雙層彩板、夾芯板三種形式。

2.彩板雙開門

說明：彩板雙開門根據需要可做成單層彩板、雙層彩板、夾芯板三種形式。

3.中空金屬門

說明：中空金屬門用于民用建筑和工業建筑的辦公室等房間。

窗：

說明：立面上，可選擇獨立窗或通長條窗。

窗扇可以是固定窗扇和推拉窗扇。

型材可選擇鋁型材或塑鋼型材。

泛水板、飾邊板：

說明：W1因內墻壓型鋼板不同而取值不同；W2根據磚墻、墻梁的差異而取不同的數值。

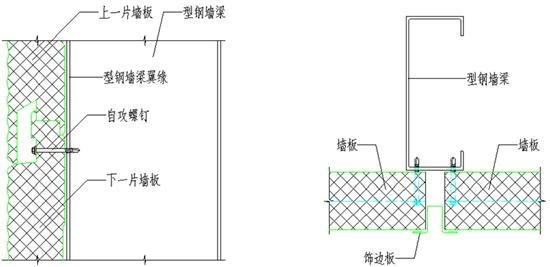

磚墻與壓型鋼板墻結合處：

說明：W1、W2尺寸根據壓型鋼板板型而變化。

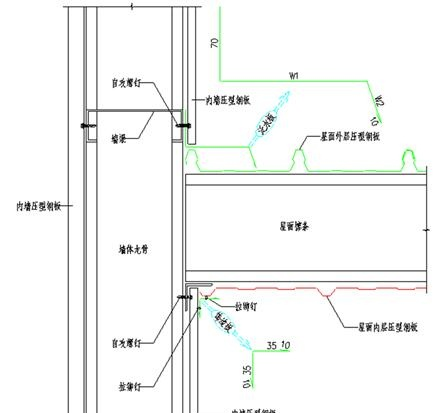

墻頂處：

說明：W值根據墻梁、壓型鋼板的不同而變化。

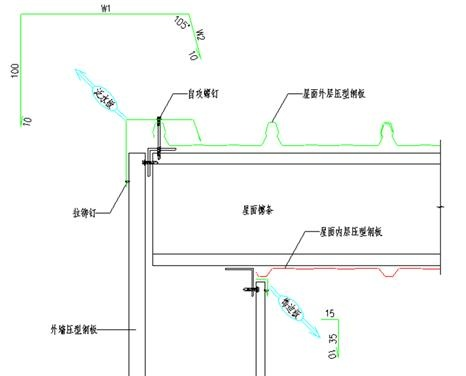

山墻與屋面交接處：

1.墻面凸出屋面

說明：W1、W2尺寸根據屋面外層壓型鋼板不同而變化。

2.墻面平于屋面

說明：W1、W2尺寸根據屋面外層壓型鋼板不同而變化。

屋脊處：

說明：W1、W2尺寸根據屋面壓型鋼板不同而變化。

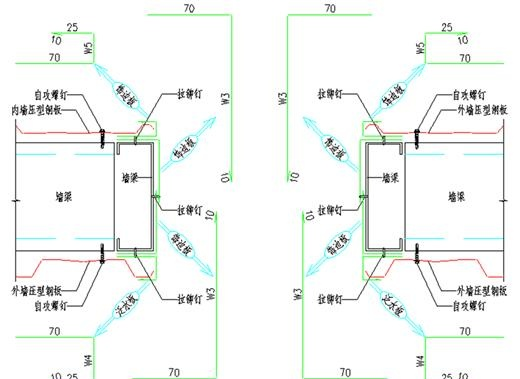

墻面開洞：

說明：W1、W2、W3、W4、W5尺寸根據墻面壓型鋼板和墻梁的不同而變化。

基本鋼結構：
