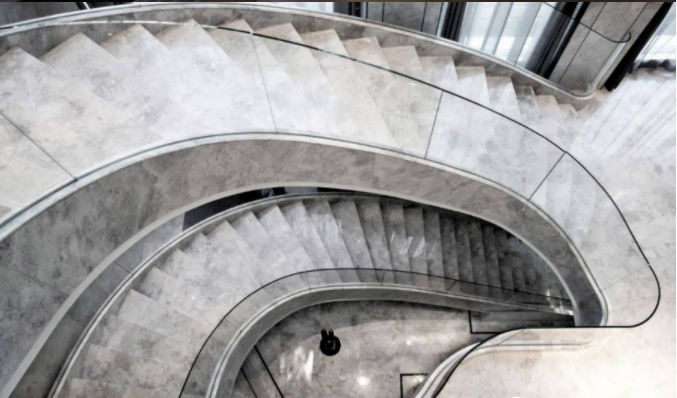

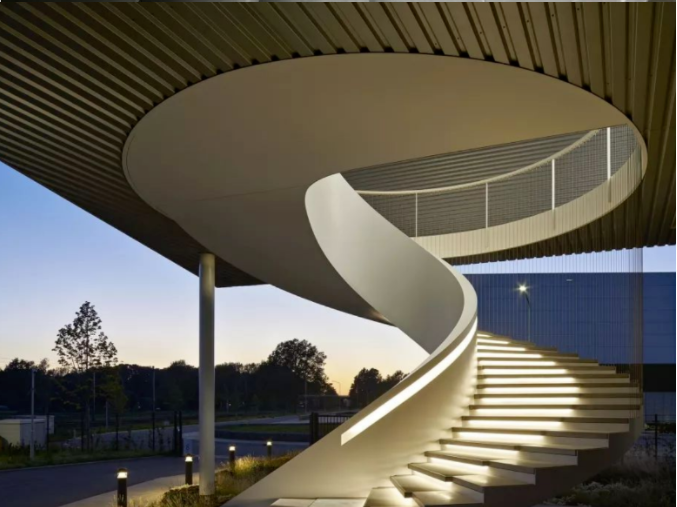

隨著現代建筑及鋼結構的不斷發展，越來越多且造型復雜的鋼結構樓梯被應用到實際項目中。其中旋轉樓梯因具有造型美觀、節約空間、立體感更強等優點而被廣泛應用。

      通常情況我們計算旋轉樓梯時僅考慮結構強度、穩定、及位移等因素，卻忽略樓梯舒適度的計算。人行荷載可能會引起的結構豎向振動及共振響應。在實際工程中偶爾遇到旋轉樓梯在人行荷載作用下發生抖動的情況，使人產生不適，因此對鋼結構旋轉樓梯進行舒適度分析很有必要。本文以MIDAS軟件為例，對旋轉鋼樓梯在人群激勵荷載作用下的舒適度進行分析。

   一、結構模型

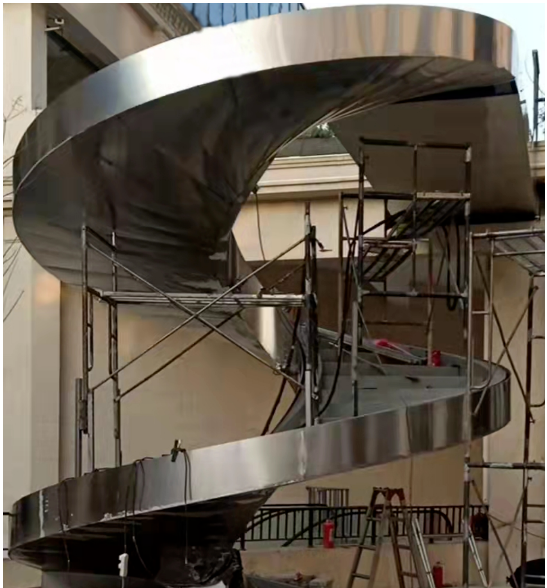

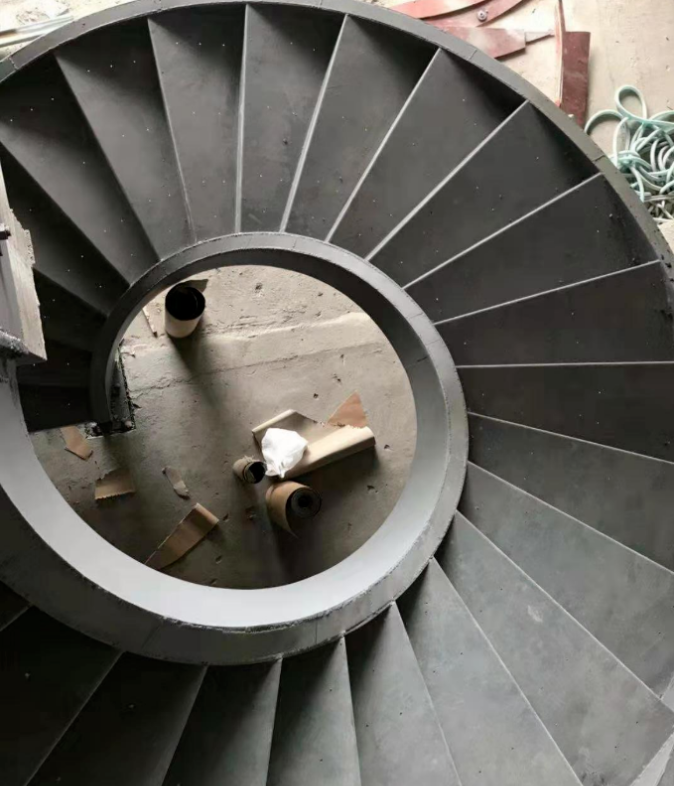

     該樓梯樓梯上端與混凝土結構連接，下端落地。樓梯寬度1.9m，層高5.1m，梯梁設計截面采用B450X180X12焊接矩形管（業主為考慮裝飾及造價等因素施工時改為B370X140X10焊接矩形管），本模型采用B370X140X10截面進行驗算舒適度，材質Q355B。

二、舒適度限值

     根據最新的《JGJT 441-2019 建筑樓蓋振動舒適度技術標準》。

4.2.4 連廊和室內天橋的第一階橫向自振頻率不宜小于1.2Hz，振動峰值加速度不應大于表 4.2.4 規定的限值。

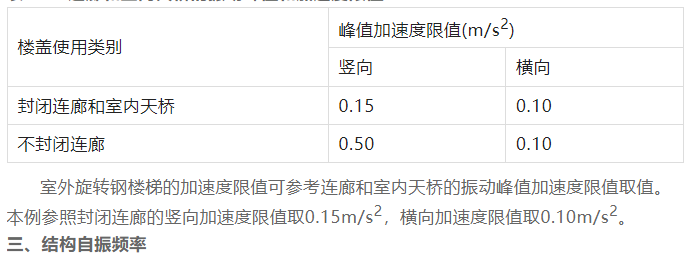

表4.2.4連廊和室內天橋的振動峰值和加速度限值

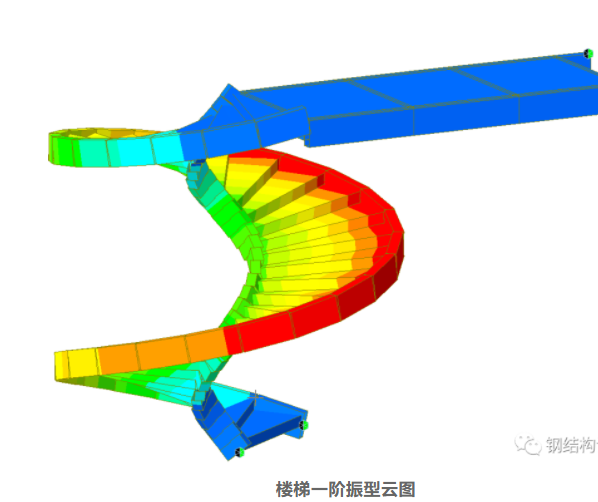

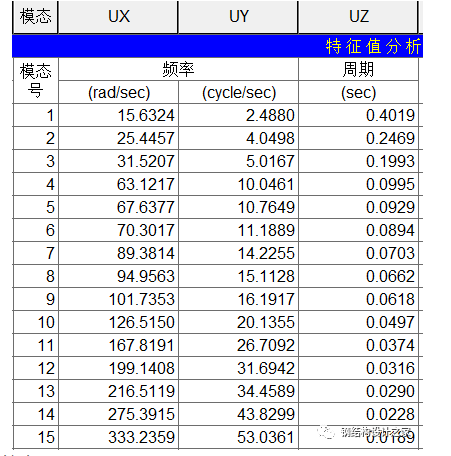

      由計算結果可知結構一階自振頻率為2.448Hz

四、樓梯舒適度計算

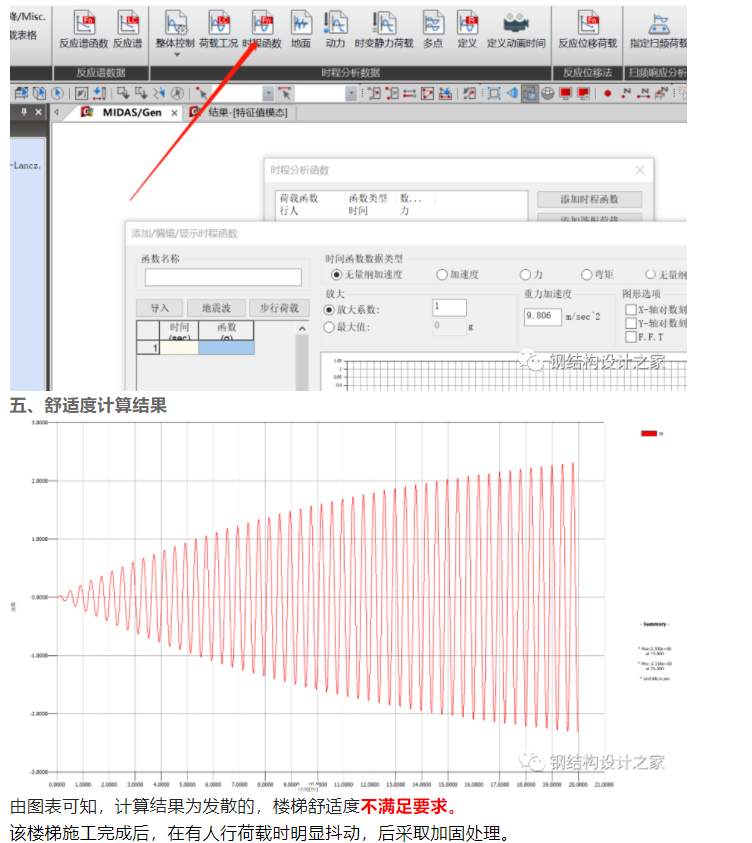

    《JGJT 441-2019 建筑樓蓋振動舒適度技術標準》給出了多種激勵荷載輸入，根據第9章的連廊和室內天橋人群荷載進行計算。

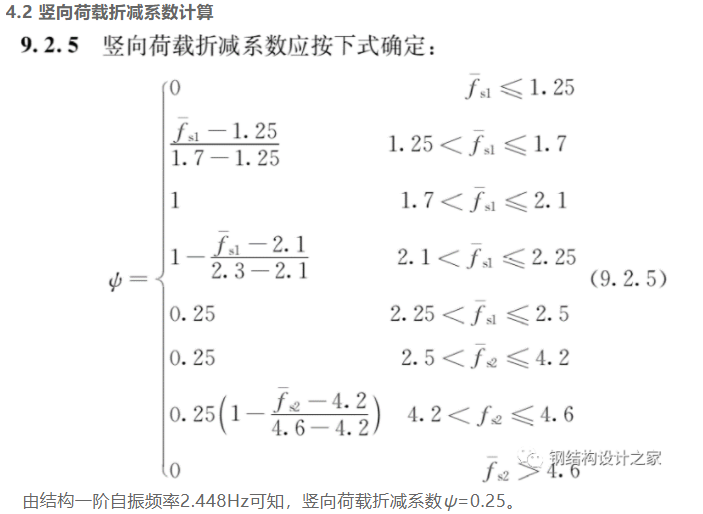

     本例以一階豎向人群荷載作用舒適度計算為例。

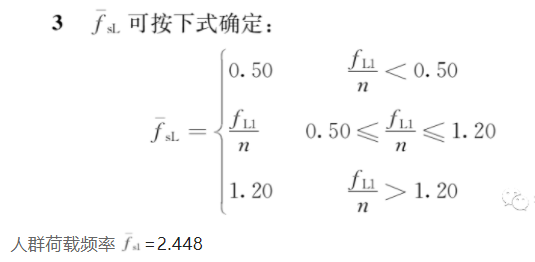

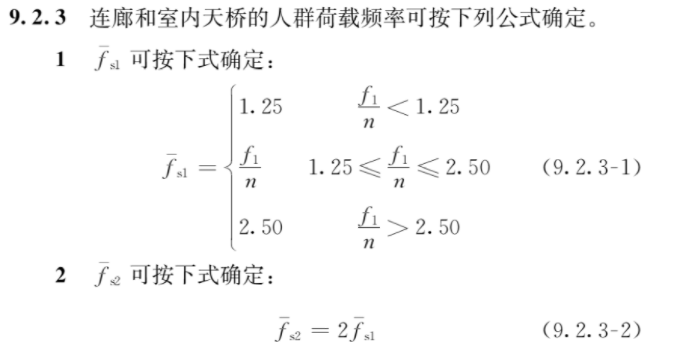

4.1 豎向人群荷載頻率計算

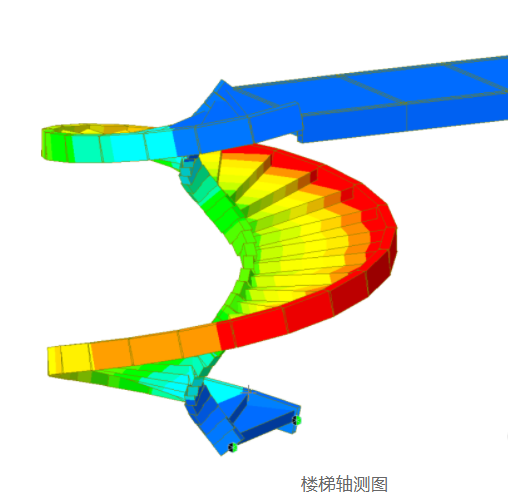

      旋轉樓梯的結構計算可采用三維梁?jiǎn)卧驅⑻萘?、踏步板、休息平臺等作為空間殼單元模擬計算。旋轉樓梯受力較復雜，一般情況下內側梯梁受力較大，通常由強度控制，而外側梯梁一般由撓度控制。

      歡迎討論旋轉樓梯舒適度計算是較復雜的過程，本文僅以特例說明旋轉樓梯舒適度計算的必要性和重要性，歡迎討論。
