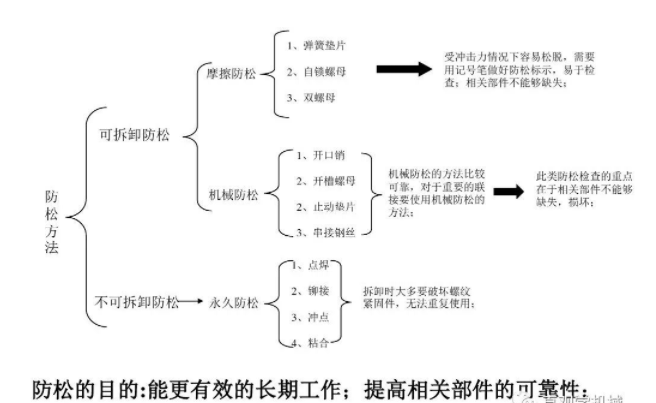

常用的防松方法有三種:摩擦防松、機械防松和永久防松。

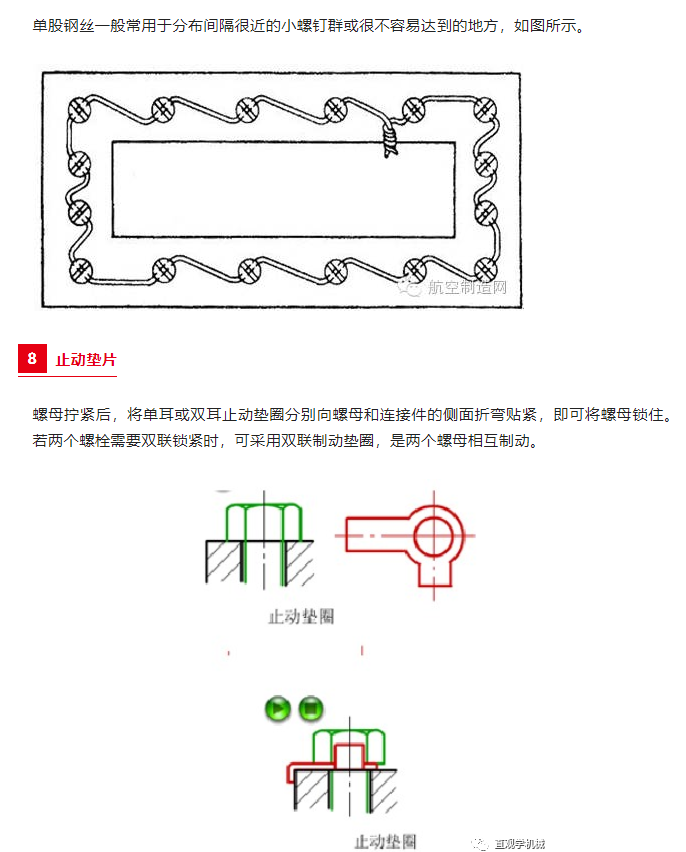

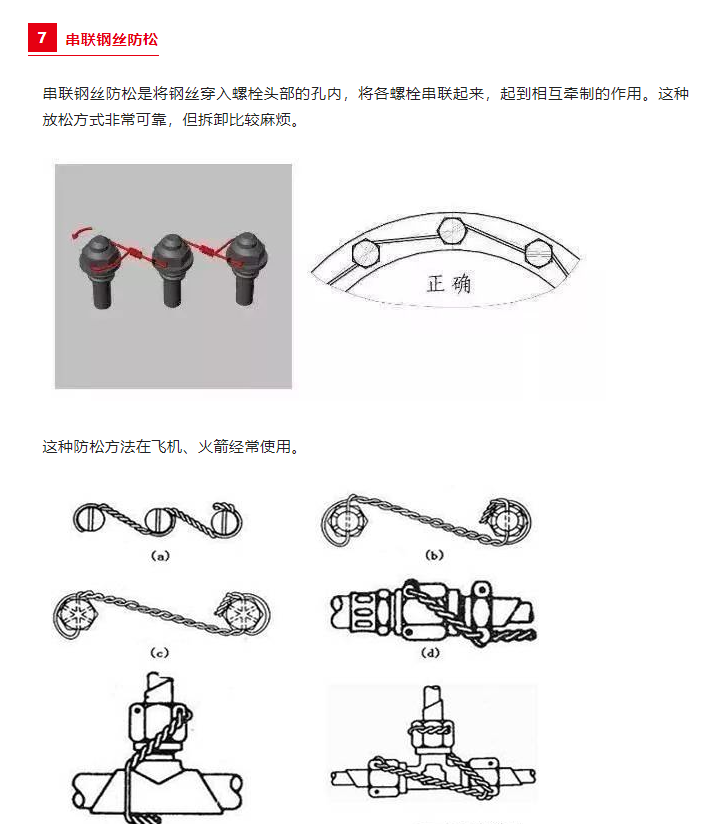

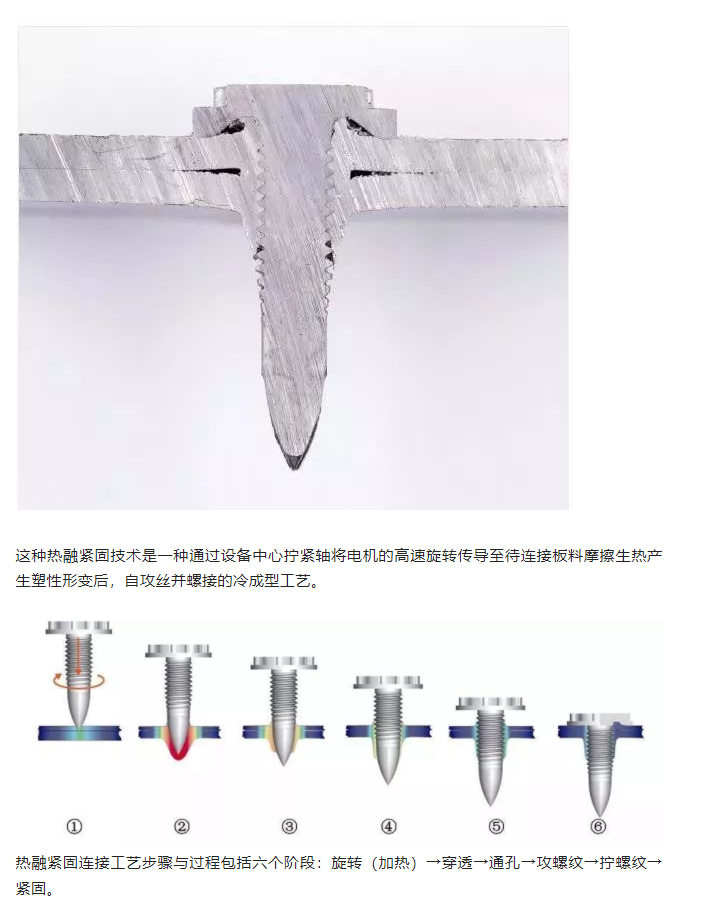

機械防松和摩擦防松稱為可拆卸防松,而永久防松稱為不可拆卸防松。常用的永久防松有:點焊、鉚接、粘合等,這種方法在拆卸時大多要破壞螺紋緊固件,無法重復使用。常見的機械防松方法:利用開口銷、止動墊片及串鋼絲繩等。?
今天分享12個網上比流行或者說在網上分享比較多的防松設計,希望這些設計能給大家提供選擇或者帶來幫助。
對頂防松螺母原理:雙螺母防松時產生兩個摩擦力面,第一摩擦力面是螺母與被緊固件之間,第二摩擦力面是螺母與螺母之間。安裝時,第一摩擦力面的預緊力為第二摩擦力面的80%。在沖擊和振動載荷作用時,第一摩擦力面的摩擦力會減小和消失,但同時,第一螺母會被壓縮導致第二摩擦力面的摩擦力進一步加大。螺母松退必須克服第一摩擦力和第二摩擦力,由于第一摩擦力減小的同時第二摩擦力會增大。這樣防松效果就會比較好。

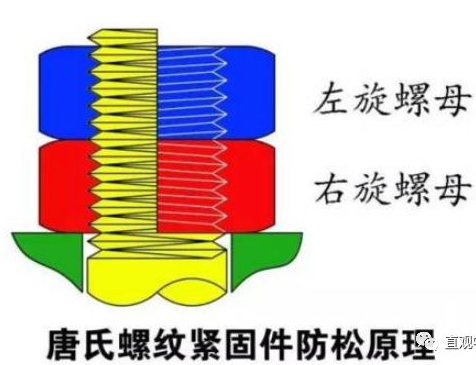

唐氏螺紋防松原理:唐氏螺紋緊固件也是采用雙螺母防松,但是,兩個螺母的旋轉方向相反。在沖擊和振動載荷作用時,第一摩摩擦力面的摩擦力會減小和消失。

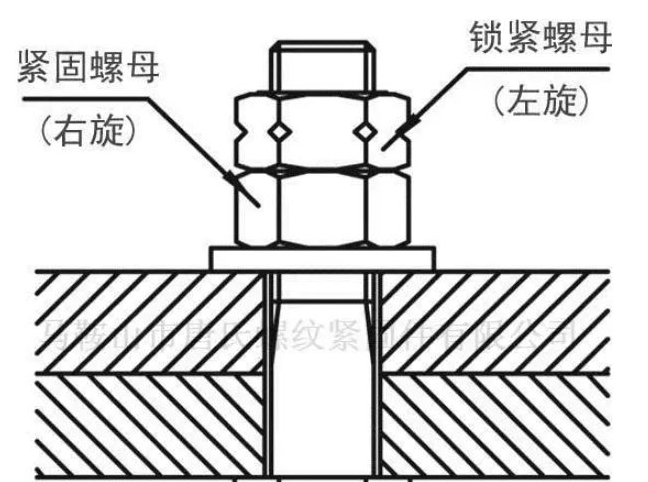

第一螺母(圖中右旋)會產生松退趨勢,即螺母向左旋轉。但是第二螺母(圖中左旋)的旋向與第一螺母的旋向相反,因此第一螺母的松退力直接轉換成第二螺母的擰緊力。這樣,螺母萬萬不會松退。

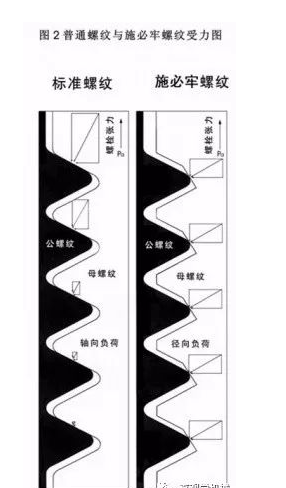

在30°楔形陰螺紋的牙底處有一個30度的楔形斜面,當螺栓螺母相互擰緊時,螺栓的牙尖就緊緊地頂在陰螺紋的楔形斜面上,從而產生了很大的鎖緊力。
由于牙形的角度改變,使施加在螺紋間接觸所產生的法向力與螺栓軸成60度角,而不是像普通螺紋那樣的30度角。顯然30°楔形螺紋法向壓力遠遠大于扣緊壓力,因此,所產生的防松摩擦力也就必然大大增加了。
從下面的圖可以看到二個箭頭所表示的力均為Pɑ,傳統的60度角螺紋的法向壓力P=1.15Pɑ;而30°楔形螺紋由于牙底有一個30度角的楔形斜面,其法向壓力的角度、大小均有改變,法向壓力P=2Pɑ。
這樣,30°楔形螺紋與傳統60度螺紋,二者的法向壓力之比≈12∶7,防松摩擦力相應地增加了。30°楔形螺紋的楔形面還可以消除普通螺紋受力不均勻、脫扣咬死等問題。
自鎖螺母一般是靠摩擦力自鎖,咱們上面提到的30°楔形螺紋防松應該屬于自鎖螺母的范疇。
它分為:用于筑路機械、礦山機械、振動機械設備的高強度自鎖螺母,用于宇航、航空、坦克、礦山機械等的尼龍自鎖螺母,用于工作壓力不大于2atm工作介質為汽油、煤油、水或空氣使用溫度為-50~100℃的產品上的游動自鎖螺母,和彈簧夾自鎖螺母。

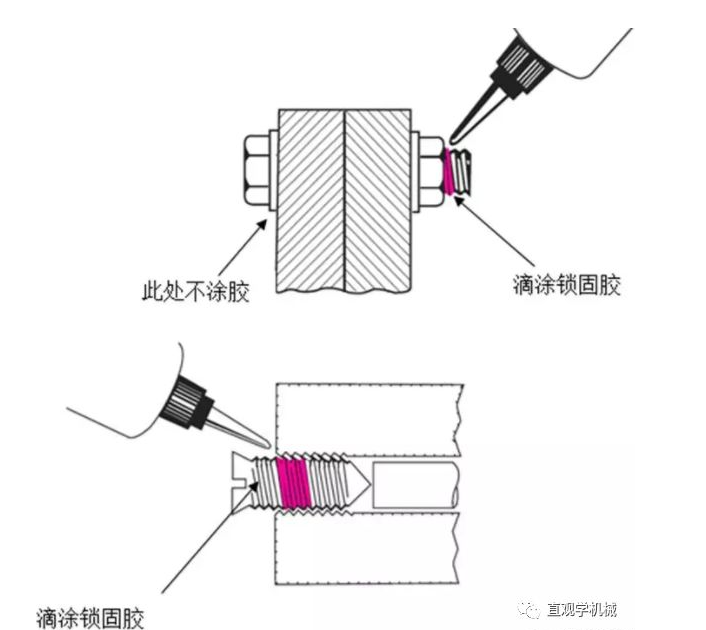

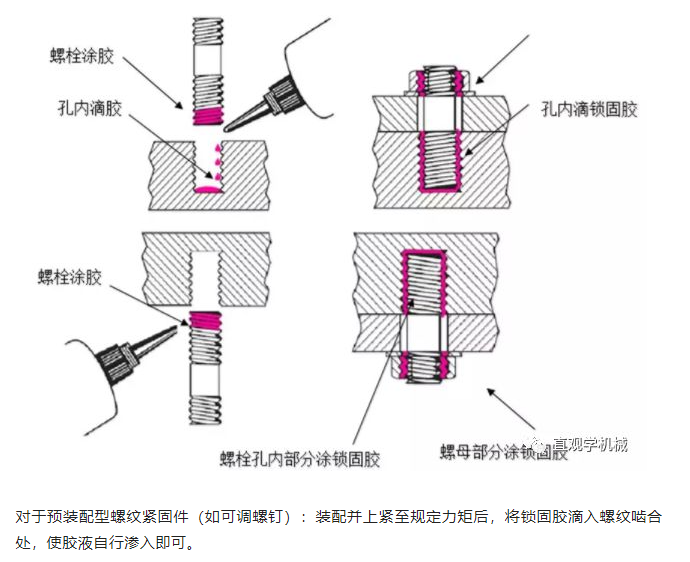

螺紋鎖固膠是由(甲基)丙烯酸酯、引發劑、助促進劑、穩定劑(阻聚劑)、染料和填料等按一定比例配合在一起所組成的膠黏劑。對于通孔工況:將螺栓穿過螺孔,將螺紋鎖固膠涂至嚙合部螺紋上,裝配螺母并上緊至規定力矩。
楔入式鎖緊墊圈外表面的放射狀鋸齒和其所接觸的工件表面咬合。當防松系統遭遇動力負載時,位移只能發生在墊圈的內表面。在楔入式鎖緊墊圈延厚度方向的可擴展距離大于螺栓延螺紋可產生的縱向位移。
