7.4.6  驗算容許長細比時，可不考慮扭轉效應，計算單角鋼受壓構件的長細比時，應采用角鋼的最小回轉半徑，但計算在交叉點相互連接的交叉桿件平面外的長細比時，可采用與角鋼肢邊平行軸的回轉半徑。軸心受壓構件的容許長細比宜符合下列規定：

1）跨度等于或大于60m的桁架，其受壓弦桿、端壓桿和直接承受動力荷載的受壓腹桿的長細比不宜大于120。

2）軸心受壓構件的長細比不宜超過表7.4.6規定的容許值，但當桿件內力設計值不大于承載能力的50％時，容許長細比值可取200。

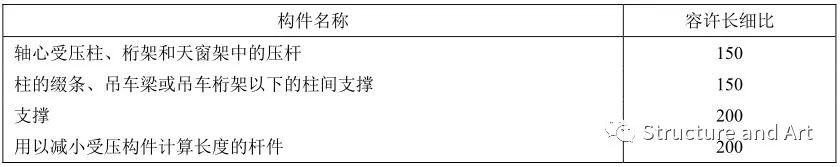

表7.4.6 受壓構件的長細比容許值

【條文說明】7.4.6構件容許長細比的規定，主要是避免構件柔度太大，在本身自重作用下產生過大的撓度和運輸、安裝過程中造成彎曲，以及在動力荷載作用下發生較大振動。對受壓構件來說，由于剛度不足產生的不利影響遠比受拉構件嚴重。

調查證明，主要受壓構件的容許長細比值取為150，一般的支撐壓桿取為200，能滿足正常使用的要求?？紤]到國外多數規范對壓桿的容許長細比值的規定均較寬泛，一般不分壓桿受力情況均規定為200，經研究并參考國外資料，在第2款中增加了內力不大于承載能力50％的桿件，其長細比可放寬到200。相比原規范，本條適當增加了容許長細比為200的構件范圍。

7.4.7  驗算容許長細比時，在直接或間接承受動力荷載的結構中，計算單角鋼受拉構件的長細比時，應采用角鋼的最小回轉半徑，但計算在交叉點相互連接的交叉桿件平面外的長細比時，可采用與角鋼肢邊平行軸的回轉半徑。受拉構件的容許長細比宜符合下列規定：

1）除對腹桿提供平面外支點的弦桿外，承受靜力荷載的結構受拉構件，可僅計算豎向平面內的長細比。

2）中、重級工作制吊車桁架下弦桿的長細比不宜超過200。

3）在設有夾鉗或剛性料耙等硬鉤起重機的廠房中，支撐的長細比不宜超過300。

4）受拉構件在永久荷載與風荷載組合作用下受壓時，其長細比不宜超過250。

5）跨度等于或大于60m的桁架，其受拉弦桿和腹桿的長細比，承受靜力荷載或間接承受動力荷載時不宜超過300，直接承受動力荷載時，不宜超過250。

6）受拉構件的長細比不宜超過表7.4.7規定的容許值。柱間支撐按拉桿設計時，豎向荷載作用下柱子的軸力應按無支撐時考慮。

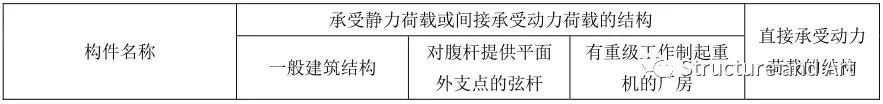

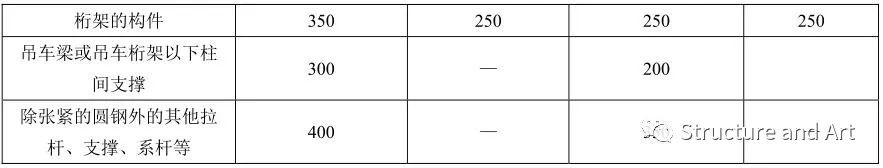

表7.4.7 受拉構件的容許長細比

8.3.1 框架柱的長細比，一級不應大于60,二級不應大于80，三級不應大于100，四級時不應大于120。

【條文說明】8.3.1 框架柱的長細比關系到鋼結構的整體穩定。研究表明，鋼結構高度加大時，軸力加大，豎向地震對框架柱的影響很大。本條規定與2001規范相比，高于50m時，7、8度有所放松；低于50m時，8、9度有所加嚴。

建筑抗震設計規范（GB50011-2010）統一培訓教材相關說明：

1)框架柱長細比框架柱的最大長細比是為了保證結構在計算中未考慮的作用力，特別是大震時的豎向地震作用下的安全，是至關重要的?？拐鹨?guī)范把它列為強制性條文。

本次修訂，將2001規范按烈度和高度區分的執定改為按抗震等級區分，最嚴的要求為60，最寬的要求為120(構件長細比和板件寬厚比要求與材料的屈服強度有關、為了方便起見，以下介紹均取屈服強度為235N/m2時的值。不同屈服強度的值可簡單換算，具體見規范表、與2001規范的規定相同;中間的情況略有調整應當指出，框架桂的抗震設計還包括應滿足強柱弱梁要求等，在很多情況下根據強柱弱梁要求，按長細比限值確定的柱截面可能不夠，此時必須增大柱截面。

陳紹蕃大師在《鋼構件容許長細比芻議》一文中對長細比談了幾點認識：

1）從鋼標7.4.6~7相關條文可知, 對非抗震結構中構件長細比的限制不屬于承載能力范疇。容許長細比的數值來源于工程經驗而不是對承載能力的解析,它的實質是構件的剛度指標。

2）如果從“避免構件柔度太大，在本身自重作用下產生過大的撓度和運輸、安裝過程中造成彎曲，以及在動力荷載作用下發生較大振動”這個角度，桿件的長細比可以區分為幾何長細比和計算長細比。前者以構件的幾何長度 L為準, 即 K=L/i; 后者以構件的計算長度 l0 = L*μ 為準, 即 K=  L*μ/i。容許長細比不在承載能力范疇之內, 以幾何長細比為準似應比計算長細比更為恰當。

3）規范規定存在的一個問題是對受壓構件，是否包括壓彎構件沒有明確說明。一般理解是規定的限值同樣適用于軸心受壓構件和壓彎構件。但規范對受彎構件并未規定長細比限值, 而壓彎構件介于軸心壓桿和受彎構件之間, 和軸心壓桿同樣要求, 未必合理。

4）初步意見是對于非抗震設防的框架柱, 可以不規定長細比限值。03 規范已經從兩個方面制約了框架柱的長細比, 其一是穩定計算的要求, 長細比過大則穩定計算通不過, 其二是對框架水平位移的控制。前者屬于承載力問題, 后者則是剛度要求。03 規范對結構變形的規定由過去的硬性要求改為設計者可以適當靈活處理, 只用框架水平位移控制其剛度似乎已經足夠了。

5）部分構件限制長細比,實質是為了確保剩余剛度從而為其余構件的穩定提供支援作用。因此要求對于為其他構件的穩定提供支援作用的構件,如桁架的下弦桿、減小桿件計算長度的側向支撐等,應保證其具有足夠的剩余剛度,需按《鋼標》控制長細比。

童根樹老師在《鋼結構與鋼-混凝土組合結構設計理解與應用》一書中指出，框架柱的延性與長細比、軸壓比、構件寬厚比等都有關系，通過分析 框架柱的長細比和軸壓比較大,延性和耗能能力就比較差，但《抗規》 中框架柱的容許長細比未與軸壓比發生聯系,似有不妥。

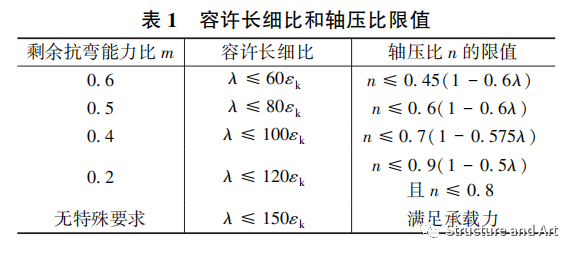

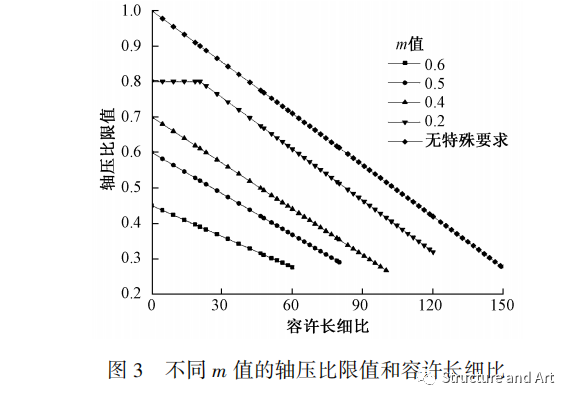

童根樹老師在《鋼結構與鋼-混凝土組合結構設計理解與應用》一書建議框架柱的容許長細比與軸壓比發生聯系,相關控制標準如表1。

為滿足建筑效果,建筑師常希望搖擺柱、框架柱、鋼支撐等構件盡量纖細,突破規范關于容許長細比的規定。結構師也常困惑于較小的應力比下能否突破規范關于容許長細比的規定。

周佳、童根樹在《鋼結構與鋼-混凝土組合結構設計理解與應用》——穩定和長細比 一文中指出：《鋼標》17. 1. 4 條規定,隨構件承載性能等級的提高,構件的延性等級降低。《抗規》8. 1. 3 條規定,當構件的承載力滿足 2 倍小震作用下的荷載組合時,抗震等級可以降低一級。《鋼標》、《抗規》均體現“高承載力-低延性”的抗震設計思路。建議當構件的承載力滿足3 倍小震作用下的荷載組合時,無需關注鋼構件在彈塑性狀態下的延性性能。因此,當構件的承載力滿足 3 倍小震作用下的荷載組合時,可不再拘泥于抗震時的容許長細比要求。

1）陳紹蕃 鋼構件容許長細比芻議

2）周佳、童根樹《鋼結構與鋼-混凝土組合結構設計理解與應用》——穩定和長細比

3）童根樹 《鋼結構與鋼-混凝土組合結構設計理解與應用》

4）關于桿系鋼結構穩定設計的若干問題討論_黃卓駒
