近三十年來各種類型的鋼結構在我國獲得了大范圍的應用,其快速發展促進了對它們設計方法的研究。由于研究手段的現代化,鋼結構穩定理論、抗震設計理論和組合結構理論都取得了巨大的進展,鋼結構及其配套新技術也不斷出現。雖然鋼結構應用廣泛,鋼結構設計規范也已經進入第 4 個版本即 2017 版本,但是鋼結構設計仍存在很多亟待改進的地方,例如外露式柱腳的錨栓能否參與抗剪以及抗剪承載力如何計算,外包式柱腳的外包混凝土層是鋼柱的支座還是與鋼柱共同工作形成了鋼管混凝土(SRC)柱,抗震結構的梁柱節點域應設計成強節點域還是弱節點域,等等。浙江大學童根樹教授在參與鋼結構相關規范的過程中對這些問題進行了一些思考,并帶領團隊進行了相關深入研究,在重視理論的同時也偏向工程應用,積累了很多很好的設計經驗。為進一步促進和推動我國鋼結構設計方法和技術的發展,《鋼結構(中英文)》編輯部特邀童根樹教授將其在鋼結構設計研究中的新觀點、新方法和新結果進行系列介紹,以饗讀者,并歡迎大家交流和探討。
摘 要
介紹了獨立支撐和相對支撐的概念,指出框架梁之間設置的隅撐是相對支撐,其發揮作用的前提是另一根構件有富余度,即隅撐作用具有不確定性。故建議采用離開柱面 1.5 倍梁高處設置加勁肋來避免框架梁的畸變屈曲,同時給出了不設隅撐的條件。
1 獨立支撐和相對支撐
先介紹 “獨立支撐” 和 “相對支撐” 的概念。如圖 1a 所示,相對支撐是支撐桿的兩端都可能發生位移,圖中兩根相同截面的壓桿承受相同壓力 P ,兩個壓桿同時屈曲,中間的水平系桿(作為支撐桿)兩端位移相同,支撐桿內無應變、無內力,支撐無法發揮作用。
a—相對支撐; b—獨立支撐。

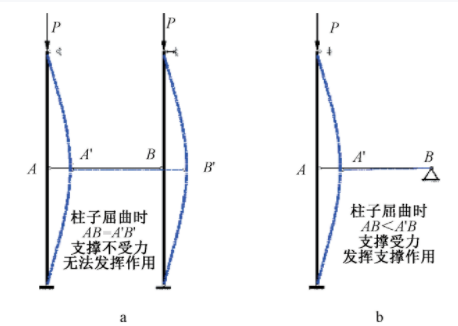

圖 1 獨立支撐和相對支撐
如圖 1b 所示,獨立支撐是支撐桿的遠端連接在剛度很大的部位,例如地面或者剛度很大的構件或者結構上,壓桿屈曲時支撐桿遠端無位移,此時支撐桿受壓力或受拉力,阻止壓桿屈曲,支撐桿發揮了作用。
2 相對支撐發揮作用的方式
相對支撐發揮作用的條件是:支撐桿兩端的壓桿受力不同,即不同時屈曲。此時支撐僅起 “傳遞”作用,或 “變形協調” 作用,僅僅是把受力較小壓桿的“富余剛度” ,傳遞給受力較大的壓桿,提高受力較大壓桿的臨界荷載。

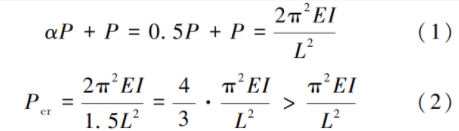

圖 2 右側壓桿軸力小于左側壓桿,設 α = 0.5,支撐桿把右側壓桿的富余度提供給了左側壓桿,使得左側壓桿臨界荷載提高了 33.33%。注意這個提高部分是右側柱子提供的,不是支撐本身提供的。臨界荷載為:
式中:E、I、L、P 分別為彈性模量、柱截面慣性矩、無桿總長和柱上軸力。

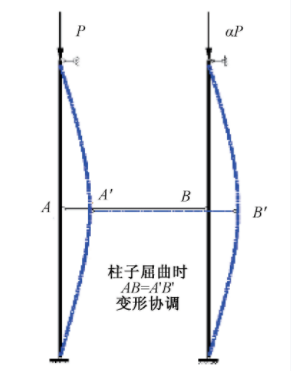

圖 2 相對支撐發揮作用的方式:變形協調作用
3 相互垂直的鋼梁之間的隅撐
再看圖 3 所示設置在兩個方向的框架梁之間的隅撐。這是 JGJ 99—2015《高層民用建筑鋼結構技術規程》允許的做法,但是這種做法是否有效,應進行分析。

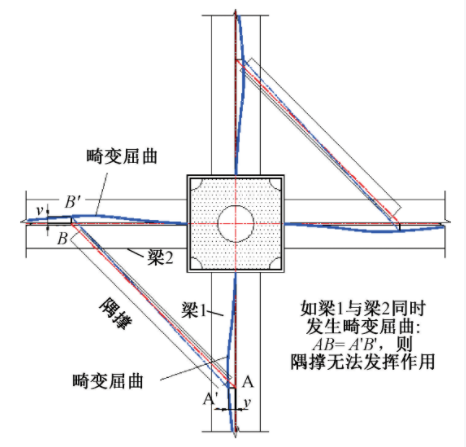

圖 3 框架梁之間的隅撐 首先可以明確,這種框架梁之間的隅撐是相對支撐,當兩根梁同時發生畸變屈曲時,隅撐內沒有拉壓力,因此不發生作用,它僅僅是隨動而已。而它發揮作用的前提是: 1) 垂直方向梁的負彎矩較小,有潛力; 2) 此時它僅僅是起“變形協調”作用,或 “傳遞”作用,真正起作用的是垂直方向梁的下翼緣的平面外剛度; 3) 如果垂直方向的鋼梁很窄,腹板很薄或受力已經很大,則通過隅撐從垂直方向的梁借力就變得不可能。 當垂直方向梁有富余度時,如何計算畸變屈曲的問題? 目前還沒有相關研究。但從圖 2 可知,圖3 隅撐連接的兩根梁的彎矩、剛度、腹板對各自下翼緣的約束作用都要合并。將兩根梁作為一個整體來研究,理論上并不難,但是得到的結果應用價值并不大。 歐洲、美國的建筑案例中設置相關隅撐,日本的文獻資料中也未見有。所以不建議用設置隅撐的方法來防止畸變屈曲。

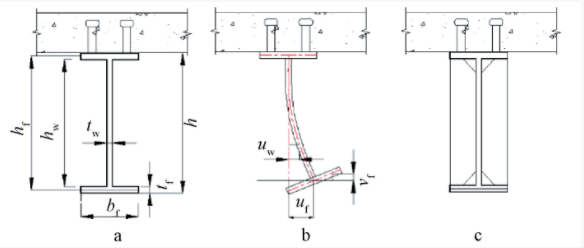

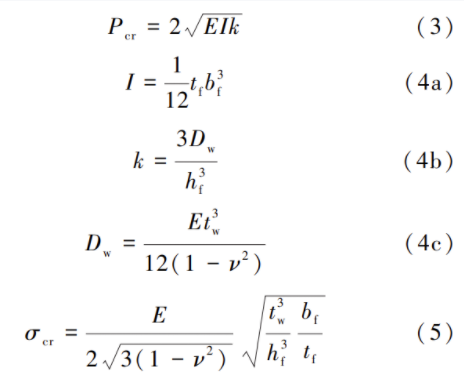

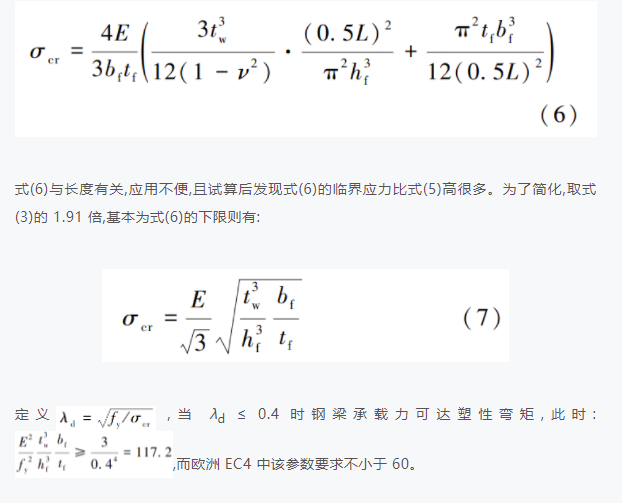

4 彈性地基梁模型 對于工字形截面框架梁,翼緣強時腹板得到了翼緣的側向約束,梁腹板變?yōu)樗倪呏С邪?。下翼緣平面外剛度弱時,就可能發生如圖 4b 所示的畸變屈曲。它實際上是下翼緣作為一字形截面壓桿發生側向彎扭屈曲,但是受到了腹板作為懸臂板的約束。下翼緣作為壓桿支承在腹板這一彈性地基上:特殊之處在于腹板是一塊板,不是簡單的 Winkle 地基;另外腹板有受壓區,腹板自身也有屈曲的可能。 a—框架梁; b—畸變屈曲; c—加勁肋防畸變。 圖 4 框架梁畸變屈曲及加勁肋防畸變 雖然如此,仍可以采用簡化模型: 將下翼緣簡化為側向彎曲屈曲的壓桿,腹板簡化為一條條豎向懸臂梁,且相互間不影響,采用 Winkle 彈性地基梁公式求臨界荷載,鋼梁純彎負彎矩時下翼緣軸力的臨界值為: 畸變屈曲的半波長較長,實際工程中負彎矩區段小,因此總是一個半波,式(3)由求最小值得到,結果非常保守;在箱形柱和鋼管混凝土柱時支座可以認為是剛接,彎矩沿長度變化,這兩個因素都使臨界荷載大幅度增加,假設荷載增加到純彎剛接的1.333 倍,則臨界應力為: 5 構造措施 由于畸變屈曲精確計算比較麻煩,所以往往采用加勁肋來防止結構發生畸變屈曲。只要在離柱面1.5 倍梁高處設置一道加勁肋(圖 4c)即可,設置一道薄加勁肋,即可使得畸變屈曲的正則化長細比小于 0.25。
