第一節  熱鍍鍍層分類

      熱鍍基板可以是熱軋也可以是冷軋基板，一些外貿詢單中會用HX或HC這種簡稱來代指熱軋基板或是冷軋基板。這是源自歐標牌號的命名規則，當然是不太規范的。

      此外，在某些行業中，GI常被用來代指熱鍍純鋅鍍層、GA代指熱鍍鋅鐵鍍層、ZAM代指鋅鎂鍍層。

一、主流的熱鍍鍍層有哪些？

鋼板及鋼帶的熱鍍鍍層有很多種類，美、日、歐、國標等各大標準中的分類規則也近似，我們以歐標EN 10346:2015為例解析。

主流的熱鍍鍍層分為六大類，分別是：

1、熱鍍純鋅（Z）

2、熱鍍鋅鐵合金（ZF）

3、熱鍍鋅鋁（ZA）

4、熱鍍鋁鋅（AZ）

5、熱鍍鋁硅（AS）

6、熱鍍鋅鎂（ZM）

二、各種熱鍍鍍層的定義和特點

      將經過預處理的鋼帶浸入熔融池中，通常熔融池中的熔融金屬不同會獲得不同的鍍層（鋅鐵合金鍍層除外）。

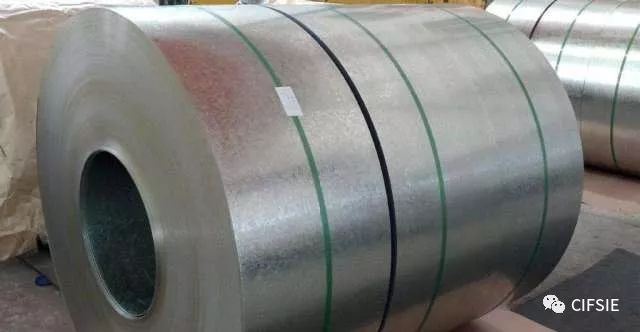

1.熱鍍純鋅鍍層(Z)hot‐dip zinc coating

熔融池金屬液體中的鋅含量應不小于99%。

熱鍍純鋅工藝可以生成不同尺寸的鋅花，鋅花影響表面感官，但不影響耐蝕性。

鍍鋅厚度是怎么計算出來的呢？鋅的密度是7.14 g/cm^3，折算成鍍鋅厚度與每平米重量的關系為：1μm≈7.14g/m2，比如單面鋅量厚度是50 μm（微米），即單面鍍鋅重量為50×7.14=357 g/m^2。

一般常說的，每平米鍍鋅重量，指的是雙面鍍鋅總重量。

GB/T 2518-2008《連續熱鍍鋅鋼板及鋼帶》第7.7.2條摘錄：推薦的公稱鍍層重量及相應的鍍層代號應符合表14的規定。經供需雙方協商，等厚公稱鍍層重量也可用單面鍍層重量進行表示。

例如：熱鍍鋅鍍層Z 250可表示為Z 125/125，熱鍍鋅鐵合金鍍層ZF 180可表示為ZF 90/90。

比如，我們常說的C型或Z型檁條，雙面熱鍍鋅275 g/m^2，實際單面鍍鋅厚度為275/2/7.14=19.3 μm（微米），與普通涂料120~200 μm的漆膜厚度相比，相差甚遠。

2.熱鍍鋅鐵合金鍍層(ZF)hot‐dip zinc‐iron alloy coating

和熱鍍純鋅鍍層的主要區別在于，隨后增加了一道合金化處理工藝，使鐵在鋅中擴散形成鋅鐵合金層，合金鍍層中鐵含量通常為8~12%。

鋅鐵合金鍍層的焊接性能較好，鍍層顏色是亞光灰白色的，涂油后顯現為暗灰色，鋅鐵合金鍍層沒有鋅花。

熱鍍純鋅和鋅鐵合金鍍層，其厚度和重量的關系基本一致：1μm≈7.1g/m2。

注1：熱鍍純鋅和鋅鐵合金鍍層，雖然鋅鍋中鋅含量要求一樣，但鍍層的使用特性是不一樣的，耐蝕性也不同。

3.熱鍍鋅鋁鍍層(ZA)hot-dip zinc-aluminium coating

熔融池中金屬液體含有大約5%鋁（Al）和少量稀土元素，其余為鋅。

鋅鋁鍍層表面比純鋅鍍層亮，耐蝕性強于純鋅鍍層，但在國內應用比較少，外貿詢單中偶有提及。

鍍層厚度和重量的關系：1μm≈6.6g/m2。

4.熱鍍鋁鋅鍍層(AZ) hot-dip aluminium-zinc coating

熔融池中金屬液體含有大約55％鋁（Al）和約1.6%硅，其余為鋅。

鋁鋅鍍層有優異的耐蝕性，同時也具備一定的耐高溫性。

鍍層厚度和重量的關系：鍍層厚度1μm≈3.8g/m2。

注：熱鍍鋅鋁（ZA）和熱鍍鋁鋅（AZ）是兩種完全不同的鍍層，雖然在內貿中熱鍍鋅鋁產品較少，但在外貿詢單中仍時有提及，需仔細確認。

5. 熱鍍鋁硅鍍層(AS ) hot-dip aluminum-silicon alloy coating

熔融池中金屬液體含有大約8%～11%硅（Si），其余成分為鋁。

鋁硅鍍層會在鋼板表面形成明顯的鋁-鐵-硅合金層，其特點是優異的耐高溫性能，可以應用在一些高溫加工和高溫工作環境中。

鍍層厚度和重量的關系：鍍層厚度1μm≈3g/m2。

注3：熱鍍鋁硅鍍層鋼板及鋼帶，是貿易中提及的“鍍鋁板”的一個種類。在歐標中鍍純鋁是需要單獨協議供貨的，而在JIS標準中則根據耐腐蝕和耐高溫等不同的應用做了分類。

6. 熱鍍鋅鎂鍍層（ZM）hot-dip Zinc-magnesium alloy coating

熱鍍鋅鎂鍍層也被稱為鋅鋁鎂（ZAM），熔融池中金屬液體的組成是鋁和鎂的總和通常為1.5~8%（必須含有至少0.2%的鎂），其余為鋅。

熱鍍鋅鋁鎂鍍層的特點在于極為優異的綜合耐蝕性能，尤其是對鋼板剪切斷口的保護。

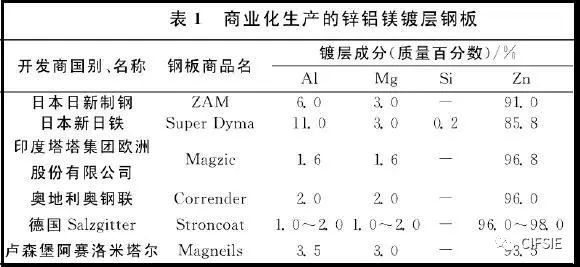

這種鍍層比較特殊，各個廠家有各自的配方，所以在標準中鋁和鎂的含量有較大的調整空間，鍍層厚度和重量的轉換關系也沒有固定值，大約為 1um≈6.2-6.6g/m2。

第二節  熱鍍鋅與冷鍍鋅（電鍍鋅）的對比差異

1. 鍍鋅工藝介紹

鍍鋅是指在金屬、合金或者其它材料的表面鍍一層鋅以起美觀、防銹等作用的表面處理技術。應用較多主要是熱鍍鋅和冷鍍鋅（電鍍鋅）。

2. 熱鍍鋅流程

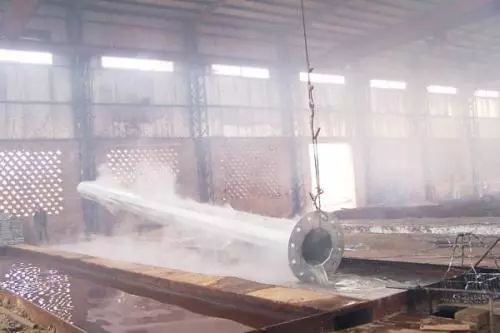

      現在鋼板的表面鍍鋅主要采用的方法是熱鍍鋅。熱鍍鋅（galvanizing） 也叫熱浸鋅和熱浸鍍鋅：是一種有效的金屬防腐方式，主要用于各行業的金屬結構設施上。是將除銹后的鋼件浸入500℃左右融化的鋅液中，使鋼構件表面附著鋅層，從而起到防腐的目的。熱鍍鋅工藝流程：成品酸洗-水洗-加助鍍液-烘干-掛鍍-冷卻-藥化-清洗-打磨-熱鍍鋅完工。熱鍍鋅是由較古老的熱鍍方法發展而來的，自從1836年法國把熱鍍鋅應用于工業以來，已經有一百七十多年的歷史了。近三十年來，伴隨著冷軋帶鋼的飛速發展，熱鍍鋅工業得以大規模發展。

3. 冷鍍鋅流程

      冷鍍鋅也叫電鍍鋅，是利用電解設備將管件經過除油、酸洗、后放入成分為鋅鹽的溶液中，并連接電解設備的負極，在管件的對面放置鋅板，連接在電解設備的正極接通電源，利用電流從正極向負極的定向移動就會在管件上沉積一層鋅，冷鍍管件是先加工后鍍鋅。

技術標準采用美國ASTM B695-2000及軍用C-81562機械鍍鋅技術標準。

4. 熱鍍鋅與冷鍍鋅對比區別

      熱鍍鋅抗腐蝕能力遠遠高于冷鍍鋅（又稱電鍍鋅）。通常電鍍鋅層厚度5～15μm，而熱鍍鋅層一般在35μm以上，甚至高達200μm。熱鍍鋅覆蓋能力好，鍍層致密，無有機物夾雜。冷鍍鋅工藝用于保護金屬防止腐蝕，為此利用了鋅填料的涂料，在利用任何一種涂敷的方法將其涂在被保護表面，干燥之后形成鋅填料涂層，在干燥涂層中具有含量的鋅（達到95%）。鋼鐵在冷卻的條件下在表面鍍鋅，而熱鍍鋅是鋼管在熱浸的條件下對表面鍍鋅，它的附著力很強，不容易脫落。

5. （延伸）機械鍍鋅

      在裝有鍍件、玻璃球、鋅粉、水和促進劑的旋轉滾桶內，作為沖擊介質的玻璃球隨著滾桶轉動，與鍍件表面發生摩擦和錘擊產生機械物理能量，在化學促進劑的作用下，將鍍涂的鋅粉“冷焊”到鍍件表面上，形成光滑、均勻和細致的具有一定厚度的鍍層。

怎么分辨熱鍍鋅和冷鍍鋅？

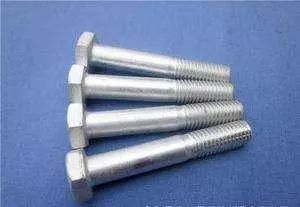

1、從外觀上分辨

熱鍍鋅整體的外觀表現稍顯粗糙一些，會產生工藝水紋、滴瘤等表現，特別是工件一端表現明顯，整體是銀白色的。

而電鍍鋅（冷鍍鋅的表層就比較光滑了，主要是黃綠色的，當然也還有七彩、青白色、白色呈綠光等表現，整個工件基本上是不會出現鋅瘤、結塊等現象。

2、從工藝上分辨

      熱鍍鋅的加工工藝較多，要經過工件除油、酸洗、浸藥、烘干等工序后才能浸入熔化鋅液池中，浸一定的時間就可以提出來，這樣才是熱鍍鋅，像一些熱鍍管件都是這樣加工的。

而冷鍍鋅其實就是電鍍鋅，采用電解設備來加工的，要經過除油、酸洗等工序后浸入有鋅鹽成分的溶液中，連接電解設備，在正負極的電流定向移動中工件上析出沉積鋅層而來的。

第三節 鍍鋅件的防腐年限

假設基材的厚度為2mm，根據規范GBT13192-2002《熱鍍鋅標準》可知：

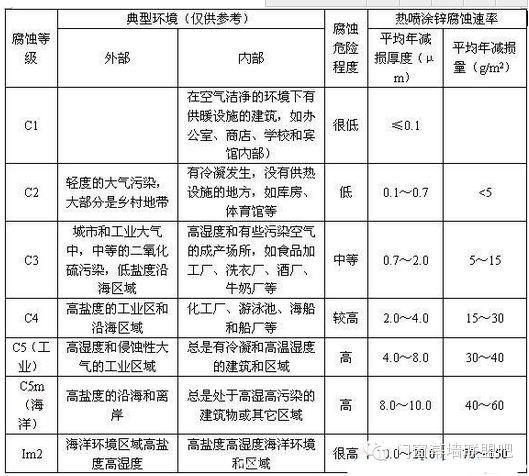

按照國標要求，對于2mm基材，局部厚度不應小于45μm，平均厚度不應小于55μm。根據日本熱鍍鋅協會根據1964～1974年的大氣暴露試驗結果，

若按照國標來計算，平均厚度為55μm，則附鋅量為55x7.2=396g/m2，在四種不同的環境下可使用的年限約為：

C2類環境：79年，取每年的減損較高值為0.7 μm；

C3類環境：28年，取每年的減損較高值為2.0 μm；

也就是說，在城市和農村室外常規環境下，滿足規范要求的鍍鋅件，可滿足30-80年的防腐要求。

第四節 如何測量鍍鋅層厚度與重量

鍍鋅件的國標檢測標準是GB/T13912-2002 金屬覆蓋層鋼鐵制件熱浸鍍鋅層技術要求及實驗方法。

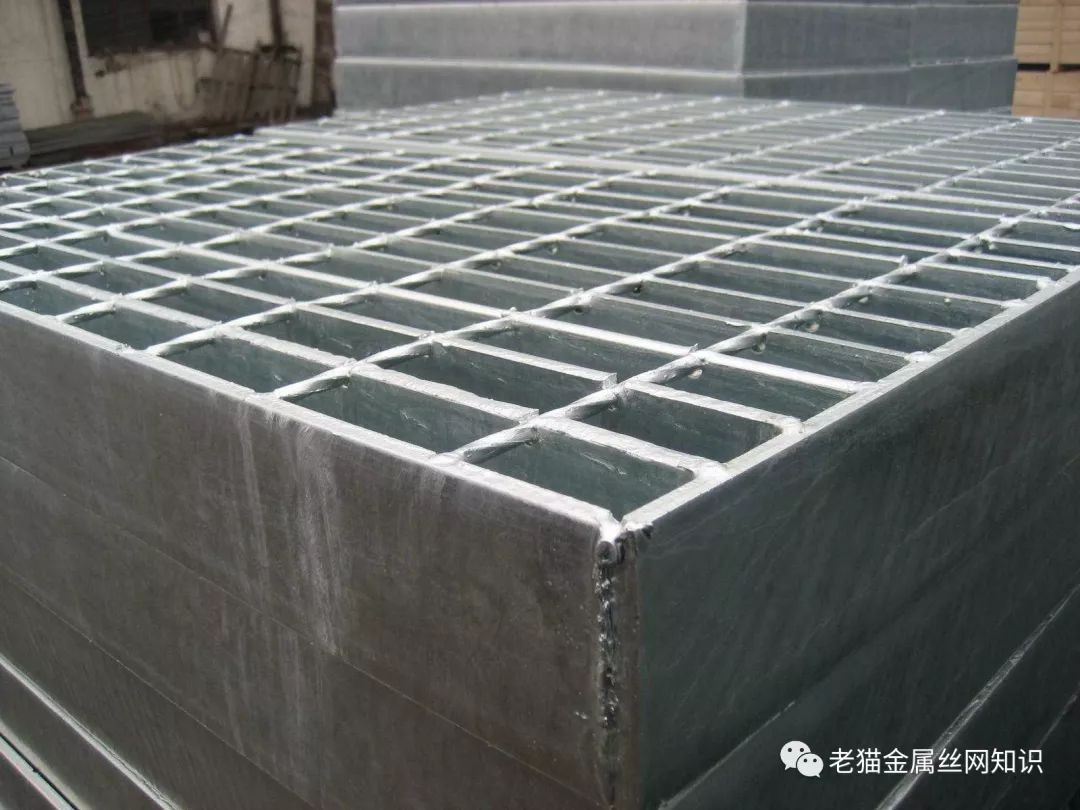

絲網產品適用于此標準，可根據本標準到質監局或其它檢測單位進行檢測。

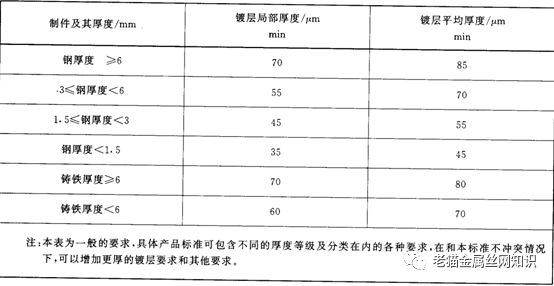

標準當中對鍍鋅層做了如下規定（見下表）

      從表中可以看到，厚度大于等于6mm的鋼鐵制件，局部厚度最少70微米，平局厚度85微米，這里解釋一下，局部厚度是說檢測幾個不同部位可能得到的數值不一樣，有大有小，但是最低不能低于70微米，測量幾處所得的平均值不應低于85微米。

鋅層厚度的測量方法

1. 稱量法

      稱量法是仲裁的方法，按GB/T13825要求進行，按本方法測得的鍍鋅層的鍍覆量應按鍍層的密度（7.2g/cm2）換算成鍍層的厚度。本方法是破壞性實驗方法。在制件數量少于10件的情況下，如果稱量法可能牽涉到制件損壞和由此發生的補救費用令需方不可接受，則需方不應勉強接受稱量法。

      上面是13912當中的說明，意思是用破壞法測量上鋅量，會產生額外的費用，尤其是數量少的情況下，需要破壞好幾件成品，對整個訂單的成本影響過大，所以，產生這么多費用，導致需方接受不了，可以不用勉強。

      稱量法是用退鍍?nèi)芤?，利用酸性溶液將表面的鋅溶解掉，然后稱重試樣在退鍍前后的重量，根據7.2g/cm2來計算出鍍層的厚度。

      厚度是怎么計算出來的呢？比方說上鋅量厚度是50微米，那就50×7.2=360克，如果上鋅量厚度是70微米，那就70×7.2=504克，按照這種算法，來進行厚度與重量之間的換算，相同的有了重量也就可以換算出厚度了，但是有一定誤差，因?yàn)橛行╀\并不是均勻覆蓋的制件表面的，比如鋼板網產品，在縫隙的地方會存很多鋅，這些鋅只是聚集在一小部分，并不是均勻的覆蓋在表面，所以用測厚儀跟用稱重法得出的厚度是有差距的。

2. 磁性法

      磁性法是非破壞性實驗方法，按GB/T 4956 要求進行，利用電磁測厚儀測量鋅層厚度的一種方法，這里值得一說的是，越便宜的設備可能測出來的誤差越大，電磁測厚儀價格幾千至幾萬不等，建議用好的設備進行檢測。

3. 橫截面顯微鏡法

橫截面顯微鏡法是破壞性實驗方法而且僅代表一點，所以不常用，按照GB/T 6462進行。

原理是從待檢測的制件上，切割一塊試樣，鑲嵌后，采用適當?shù)募夹g(shù)對橫斷面進行研磨、拋光和浸蝕，用校正過的標尺測量覆蓋層橫斷面的厚度。

4. 陽極溶解庫侖法

      用適當?shù)碾娊庖宏?yáng)極溶解精確限定面積的覆蓋層，通過電解池電壓的變化測定覆蓋層的完全溶解，覆蓋層的厚度通過電解所耗的電量（以庫侖計）計算，利用溶解鍍層的時間與所耗電量，計算鍍層的厚度。

最后分享，GB/T4956-2003《磁性基體上非磁性覆蓋層覆蓋層厚度測量磁性法》鍍鋅層厚度試驗方法。
