隨著建造技術日新月異地發展，建筑界也不斷推陳出新，更新了材料與結構的錯位式表達。鋼材由于具有廣泛的適用性，常被用于表達其他材料的結構邏輯。本文通過對比分析鋼結構“反本真”表達的古今案例，總結鋼材的材料屬性與其所應用的非對位結構形式間的辯證關系，探討合理的材料錯位限度，從結構審美的角度審視建筑材料，尤其是鋼材的“反本真”表達。

●  前  言

       鋼材具有優良的材料屬性，具有一定強度，塑性、韌性、耐熱性好，均質，可焊，便于加工等。在建造技術不斷發展的當今，鋼材在建筑結構中的運用越來越廣泛，鋼結構形式也愈發多樣而精彩。隨之而來的有樸實無華的鋼結構“本我”的結構形式的體現，也有一些出于建筑師、結構工程師對鋼材的創新應用嘗試——用鋼材來表達其他材料組成的結構模式，即鋼材的“反本真”表達。這些“反本真”結構表達的嘗試打破了人們對材料屬性的固有認知，引發了建筑界對鋼結構真實性問題的討論。本文將從案例出發，通過重點分析鋼材如何表達石構邏輯、木構邏輯，以及討論其表達限度的界定，來探索鋼材“反本真”表達結構美感的實現方式。

●  鋼結構用于表達磚石建筑結構邏輯的歷史淵源

       我們往往認為，西方石構建筑所呈現的的空間結構形式是源于石塊的材料屬性，經長期探索、優化所得出的內在力學邏輯和外在表現形式相符合的合理形式，殊不知其建筑結構語言也存在一些不合理的成分。馬里奧·薩瓦多里曾指出了哥特式建筑建構邏輯的不合理性：“如果能有效地抵抗外推力，那么兩個交錯穹隆拱頂即便沒有拱肋也是可以自行支撐的（如圖1所示）。不過這些設計師卻用拱肋來突顯穹隆及邊拱的作用，也因此模糊了人們的視覺判斷，認為這些拱肋負責將重力傳遞至柱墩上……似乎表明大教堂內部有一個虛假的框架結構。”也就是說，人們感受到的結構邏輯和真實的結構邏輯是不一致的。哥特式建筑的尖拱券的誕生，與其說是結構優化的結果，不如說單純只是服務于神話空間形式和象征性裝飾的產物。

       反觀歷史上材料屬性和結構形式間不一致的現象，可窺探勒·迪克從結構理性主義角度“轉譯”哥特式建筑的重要性。他根據鐵等材料的受力特點勇于表達哥特式建筑的形式邏輯，提出了“鋼結構序曲”的音樂廳方案。這種材料符合哥特式建筑的“框架模式”傳力特點：力沿著拱交線由肋傳向柱并且通過兩側的飛扶壁與端部厚實的拱壁形成一個側移框架來抵抗水平推力（圖2）。鋼鐵優良的可塑性使它具有天生的預制性，用作哥特式建筑穹頂空間所需要的彎曲的肋骨拱結構構件可以更“誠實”地表達材料特性和建筑構造。建造邏輯與鋼鐵的材料屬性相適應，空間邏輯借由建造邏輯產生優美的曲線和輕盈修長的飛升感。與原來的石構邏輯強調空間韻律感和構件裝飾性相比，鋼鐵材料偏向于詮釋結構理性。因此，該方案在觀念上讓材料“錯位”的嘗試從一定程度上來說比原來的石構體系更能體現建造和材料的“真實性”。

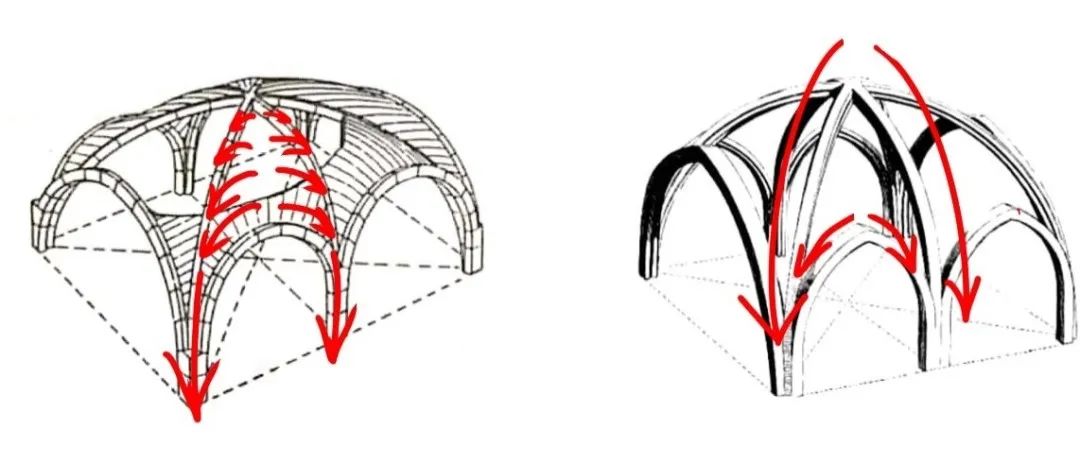

（a）磚石拱肋肋骨拱受力圖          （b）鐵質拱肋肋骨拱受力圖

圖 1  傳統哥特式建筑和勒·迪克音樂廳方案肋骨拱力流對比圖

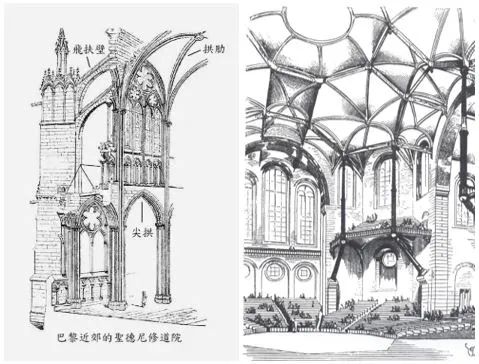

圖 2  傳統哥特式建筑和勒·迪克音樂廳方案結構對比

       勒·迪克音樂廳方案的“反本真”表達反而走近了“真實性”，然而，金屬結構在建筑領域的一些初期應用并不都能恰到好處地轉譯磚石結構邏輯。用鑄鐵和玻璃建成的水晶宮雖遵循了視覺和內部結構相統一的邏輯，卻在審美上存在著一定的欠缺，所以在當時也有很大的爭議。

圖 3  水晶宮

       石構教堂建筑的拱券和柱塑造的空間特征，不僅是權力或信仰等意識形態的象征，而且真實表達了材料屬性和結構邏輯。每一塊石材所搭建的狀態都在“真誠”地表達著受力方式。以傳統美學標準評判，水晶宮由鋼鐵和玻璃所呈現的形態無法準確把握拱券結構體系的尺度感受、力量表現、韻律、節奏與變化感等。鉚、套和螺釘?shù)冗B接件代替了傳統的磚石砌疊技術，花房式的鐵質梁柱骨架結構用來演繹傳統的承重墻結構體系的空間效果。其結構邏輯所體現的是工業時代機械化特質，從中讀不到對古典拱券結構本質的“真誠”信仰。因此，水晶宮即使在材料的創新應用——使空間跨度被突破、工期被大大縮短——上來說是具有里程碑意義的，但從結構審美上來說可能并不是一次成功的“反本真”表達。

●  基于木構建筑建造邏輯的鋼結構表達

       仿古建筑通常以木構還原木構，往往得其體制而失其神韻，模糊彼此、降低了真實性的案例不在少數。長安塔卻大膽使用“反本真”表達方式來演繹材料屬性和結構形式之間的錯位。本著“天人合一”和向傳統文化致敬的態度，長安塔（圖4）在造型上承襲了隋唐時期傳統木塔的“方形錐狀”，建造手法上卻運用了混凝土核心筒+鋼框架結構，以鋼材和玻璃代替木材和磚瓦。本文暫不論及裝飾構件的材料轉譯，下就結構材料方面略微展開討論。

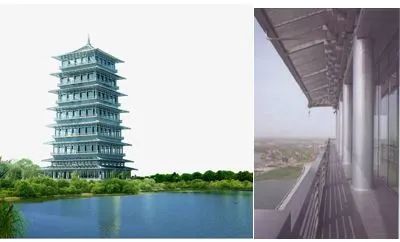

圖 4  長安塔遠景及側視圖

       首先是現代框筒結構的運用。為提高建筑剛度和強度，以框筒在塔的中部加固支撐，不影響塔內空間的同時滿足了核心筒內電梯、樓梯布置的功能需求。其次是桁架、拉索等鋼結構特有受力方式的使用，滿足了模仿古建筑懸挑出檐和屋面加固的需要（圖5）。這些表達現代感的結構并沒有被刻意隱藏起來。而是被真實地暴露于公眾視野中，成為這座塔的建筑語言中不可分割的一部分——新舊材料的沖突讓人更加饒有興趣地去閱讀其結構，去思考每一個構件的受力方式。

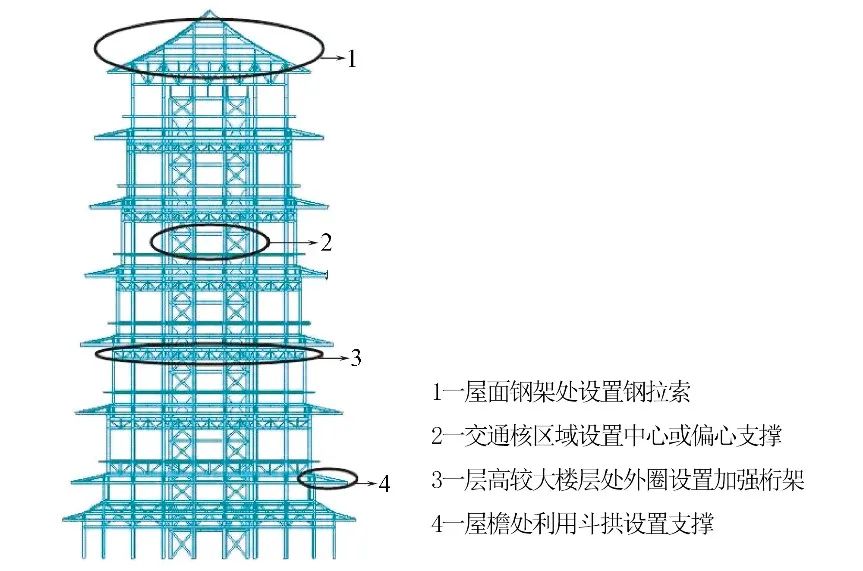

圖 5  長安塔結構立面布置示意圖

       此外，鋼制斗拱解決了挑檐的問題。為制作斗拱，通常以一體化形態出現的鋁鎂錳合金被分割成一段段的小構件，參照隋唐時期大尺度斗拱的模數化組裝，呈現出與木制斗拱相同的層層傳遞的力流分布（圖6~7）。合金斗拱的“反本真”表達體現在其受力形式上，而“本真性”則體現在以下兩個方面：一是其裝配構件干凈利落，沒有木構件的諸多裝飾性雕刻，符合鋼材硬度大、不易打磨的特質，一定程度上體現了當代技術美感；二是連接節點根據材料屬性推測，為焊接或螺栓連接，與木制斗拱的榫卯連接區分開來。

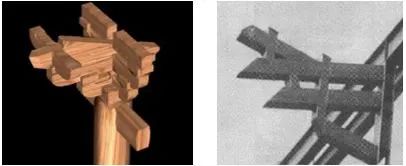

圖 6  木制斗拱（左）和長安塔的鋼制斗拱（右）

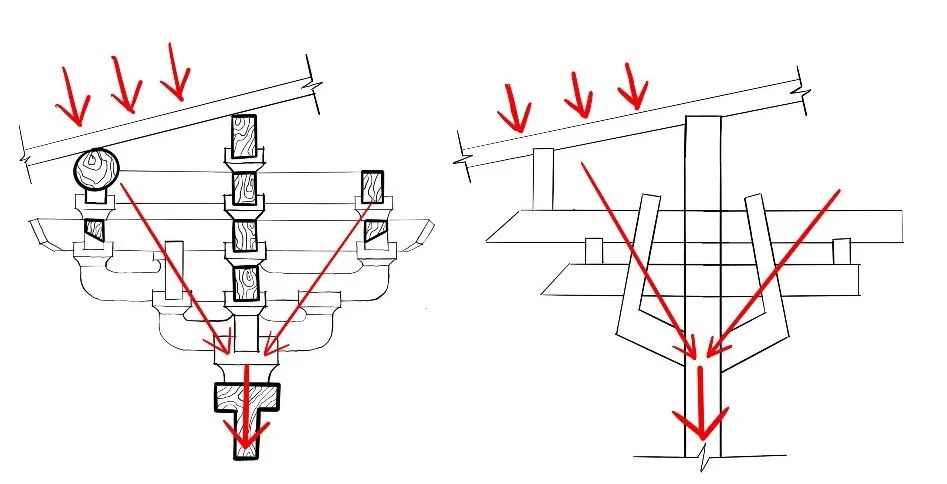

圖 7  木制斗拱和鋼制斗拱的力流對比圖

       木塔通常用斗拱斜接的做法來解決結構外圈梁框架柱的縮進而導致的上下柱錯位的問題，而基于鋼框架的長安塔采用的是牛腿式內折轉換節點（圖8~9），這種似是而非的建筑語言抽象地表達了木構建筑的結構邏輯，有仿古建筑“修舊如新”的特質。此外，與木材制作相比，鋼材節點的耐久性更強，抗震性能更好，裝配效率也更高。

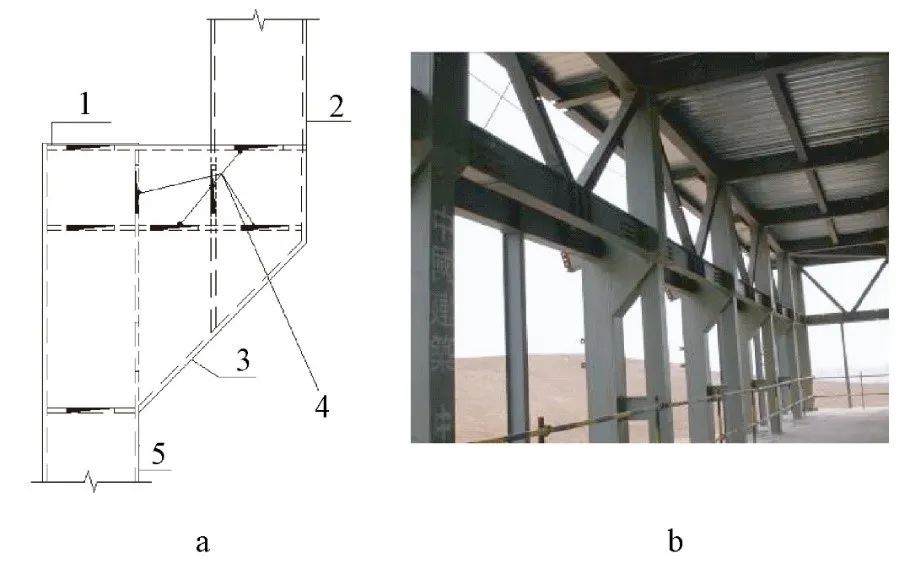

圖 8  長安塔的牛腿式內折轉換節點

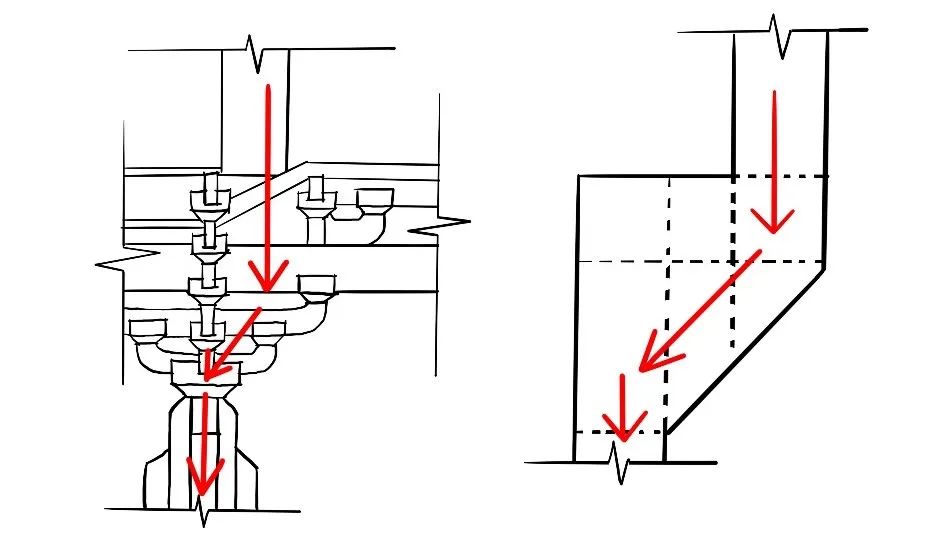

圖 9  木塔和長安塔解決框架柱縮進的轉換節點的力流對比圖

       由此可見，用現代材料表達傳統建造工藝或是用現代技術表達傳統結構邏輯，難點在于如何化解審美傾向和結構效率間的矛盾?，F(xiàn)代元素往往形式單調且缺乏文化積淀，而傳統結構邏輯又無法滿足當代建筑在結構強度和空間功能方面的需要——兩者在本質上就存在隔閡，像兩個對立統一面存在于建筑結構表達的矛盾統一體之中。

       應用木構建筑的建造邏輯模仿木構件的受力方式，這種鋼結構的新嘗試突破了人們對鋼材的固有認知，提高了建造效率和建筑的耐久性，促進了新舊文化的融合。由于各種材料性能之間本就有共通之處，因此，突破材料固有屬性的結構形式有其存在的合理性和發展的可能性。長安塔鋼結構的“反本真”表達從材料屬性與結構形式的對應性上來說并不是“正確”的，但它是合理且高效的，再加上仿古建筑向文化致敬的精神性需要，可以說長安塔的建造符合結構美學要求。

●  鋼材“反本真”的過度表達

       建筑材料的“反本真”表達是一個不斷突破思維定勢的過程。運用得當，可讓人耳目一新；但若結構形式過度脫離材料本質屬性或硬套，其價值便有待商榷。

       鋼板因密度、硬度大的特點與膜結構相比在跨度上有所局限。建筑師為追求鋼板大跨度和輕薄感的完美結合，在許多案例中都做了結構方面的嘗試。有的在中間加細柱支撐，在滿足荷載承受能力的前提下把對空間消隱感的破壞降至最低。繼神奈川工科大學Kait工坊之后，在校園一角開建了一個多月的半戶外廣場。石上純也對“超平”消隱空間的進一步嘗試也是對鋼板“反本真”表達的挑戰。它采用極大跨度的懸垂鋼板試圖模仿膜結構的張拉受力邏輯，以此營造一種無邊際的流通空間，讓人感受到與地面一體化的平面方向的張力?？梢哉f這是石上純也在材料極限邊緣的一次試探，鋼板尺度的應用打破了常規，必然以獨特的技術和額外的造價為代價?？紤]到石上純也和結構工程師小西泰孝以往的合作成果——神奈川工科大學Kait工坊，通過每根細鋼柱的剛接或鉸接的選擇來施加預應力，以及兩張實現了“不可思議”跨度的超薄鋼板桌——推測該半戶外廣場也是通過預先設計上拱形態鋼板的預應力手段來實現大跨度無柱空間的（圖10）。從建筑結構的角度看來，這種形式忠實于力學表現卻不忠實于鋼材本身，筆者尚且把該半戶外廣場案例中鋼板的“反本真”運用視為一種嘗試性的探索，但有過度的傾向，僅限于嘗試。

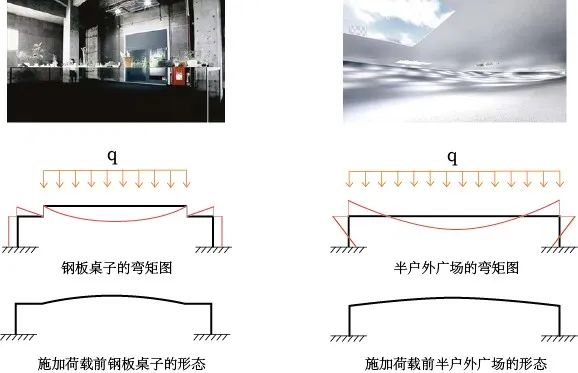

圖 10  石上純也的鋼板桌和半戶外廣場的受力分析

●  結  語

       本文所討論的鋼結構的“反本真”表達體現在鋼材的材料屬性和鋼結構形式間的美學沖突之中。同樣是以鋼材表達磚石拱券結構邏輯，勒·迪克音樂廳方案建構了鋼材與哥特式空間優雅風格間的沖突關系，而水晶宮則是一種效率優先式的妥協。長安塔以鋼結構轉譯木構建筑為邏輯，材料的錯位被安置得恰到好處。而Kait工坊超尺度的垂懸鋼板則超越了“反本真”表達的合理限度。由這些例子可見的是，“真誠”的結構表達既不是結構美感的充分條件，也不是必要條件。即使一種結構“正確地”表達了材料的本身屬性，它可能被設計得很平庸。如果一種材料被套用為了另一種材料所常對應的結構模式，這種“反本真”表達不一定是“正確的”，但如應用得合理，充分利用了材料特性，它所呈現的姿態就可以是“美”的。當然，一味追求跳出對一種材料結構形式的固有認知，忽視結構效率或違背形式邏輯去刻意“反本真”，這種表達則可能不符合結構審美。學會辯證地看待結構材料的“身份錯位”現象是欣賞建筑結構之美的前提條件，也是鋼結構應用的種子健康生長的土壤。
