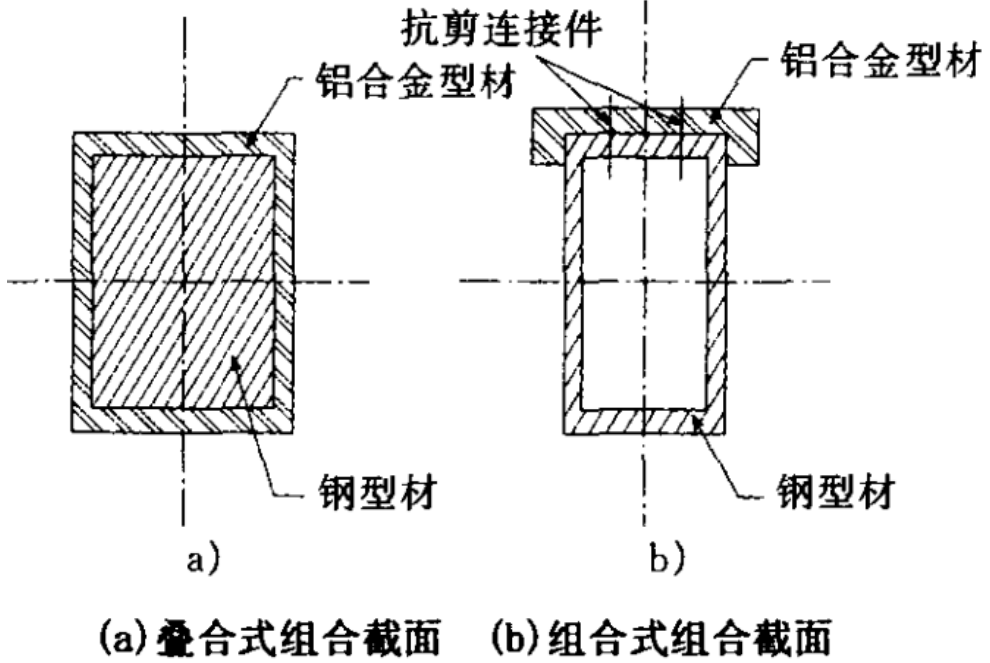

一般這種組合截面有如下兩種——疊合式組合截面(圖a)和組合式組合截面(圖b)。

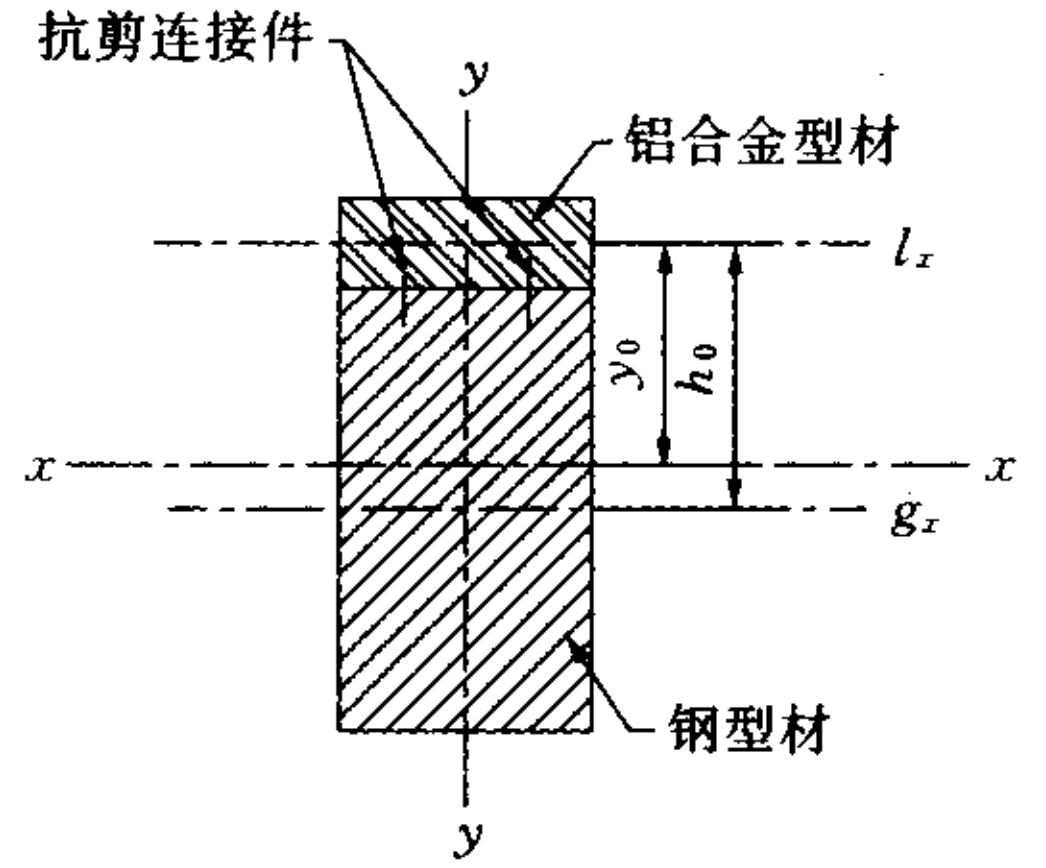

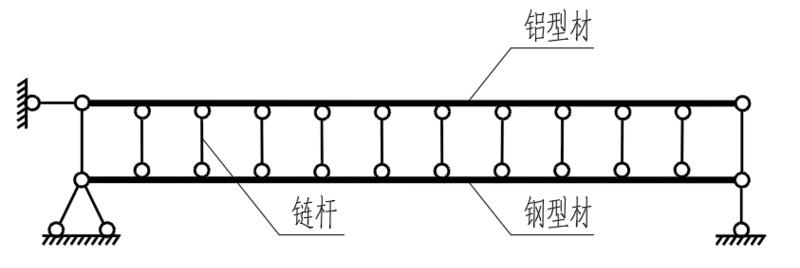

疊合式組合截面,鋼型材外套鋁型材,僅嵌套,不加連接,忽略鋼鋁之間的摩擦,受彎時位移協調;組合式組合截面,鋼鋁型材之間有抗剪連接件,受彎時能完全或部分按平截面假定工作(由抗剪連接件強弱和間距決定)。

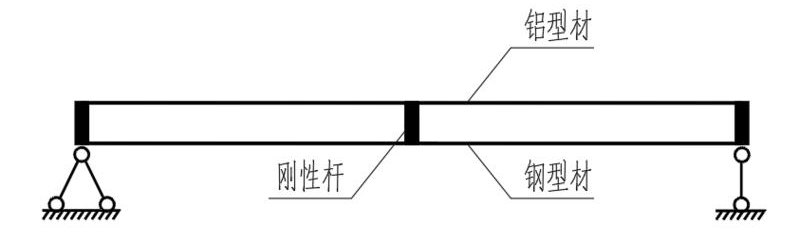

對于組合式組合截面構件——按實際抗剪連接件的分布,采用剛性桿模擬即可(見下圖)。模型中剛性桿長度有點講究,正常應為鋁型材個鋼型材形心間距(如形心重合,可取一個很短的長度來近似模擬)。當然有些程序中有節點強制位移功能的(比如Midas Gen中的主從節點),建模更方便,直接將抗剪連接件處用主從節點將鋼鋁型材構件的梁節點位移強制設為一致即可。
