問
題
一
《門剛規范》和《荷載規范》都有關于風荷載的規定，實際在布置風荷載時，兩本規范該如何選擇？
A：《門剛規范》總則中規定了其適用范圍，其中“本規范適用于房屋高度不大于 18m，房屋高寬比小于1”主要是針對本規范的風荷載系數的要求而規定的，門剛規范的風荷載系數主要是根據美國金屬房屋制造商協會 (MBMA) 低矮房屋的風壓系數借鑒而來。
MBMA的《金屬房屋系統手冊2006》中的系數就是對高度不大于18m ，高寬比小1的單層房屋經風洞試驗的結果。因此符合高度不大于18m、高寬比小1的單層房屋的風荷載完全可以采用《門剛規范》來布置。
當然也可以采用《荷載規范》，但超過此范圍時則不適用《門剛規范》，應采用《荷載規范》；也就是《荷載規范》中的風荷載對結構尺寸沒有要求，適用范圍廣泛，而《門剛規范》中的風荷載僅適用高度不大于18m、高寬比小1的單層房屋。
問
題
二
二維模塊中，風荷載輸入與修改中的“左風”和“右風”怎么理解？
A：二維程序中的“左風”和“右風”的意思分別是從左向右的風和從右向左的風，“左風”即風由左向右吹，風向其實是朝右的；“右風”即風由右向左吹，風向其實是朝左的，具體見下圖。
問
題
三

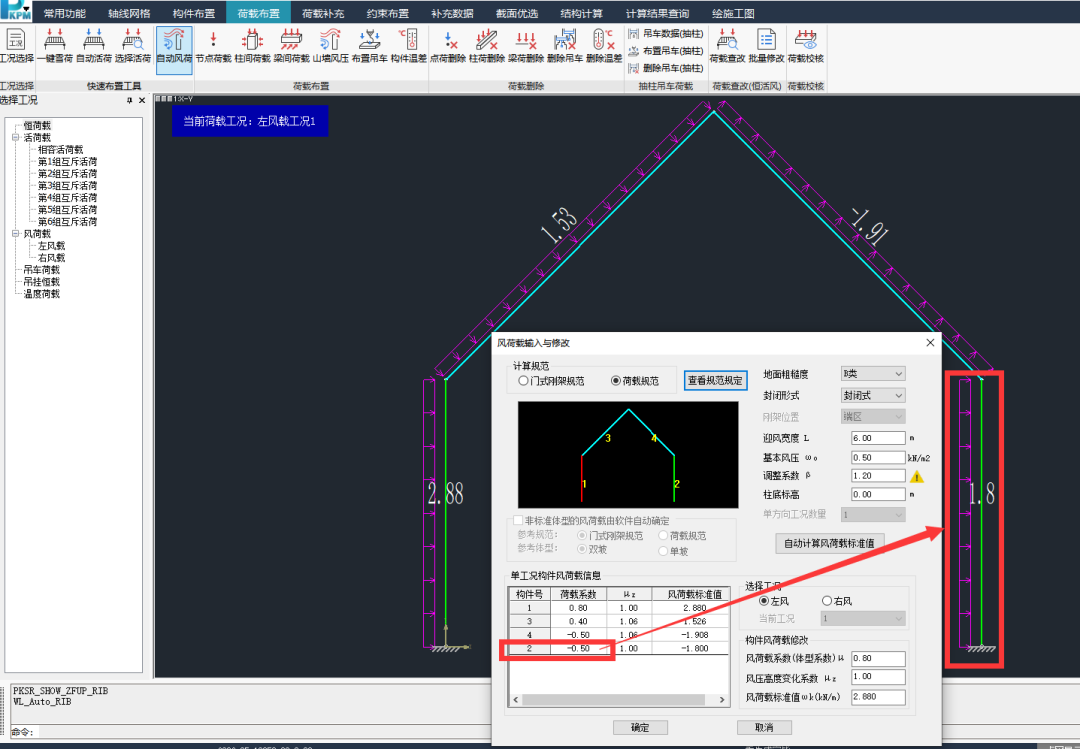

如下圖所示，根據《荷載規范》，左風工況下，右側鋼架柱的風荷載應該是-1.80kN/m（負數），為何程序生成的荷載圖中卻是1.80kN/m（正數）？

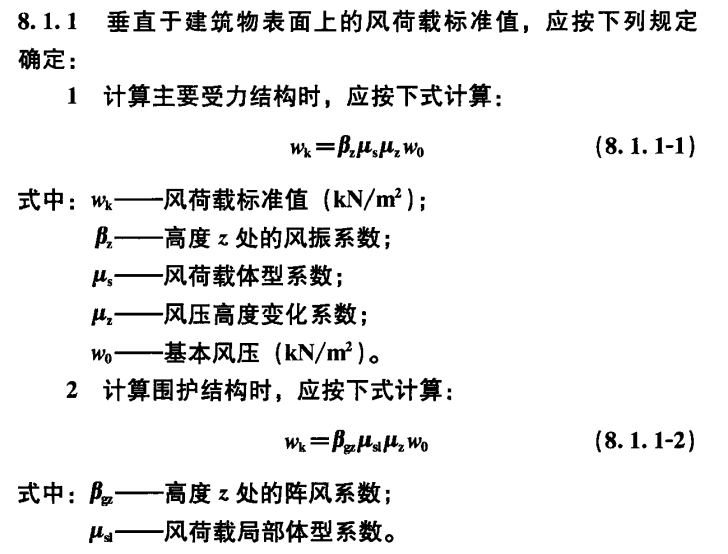

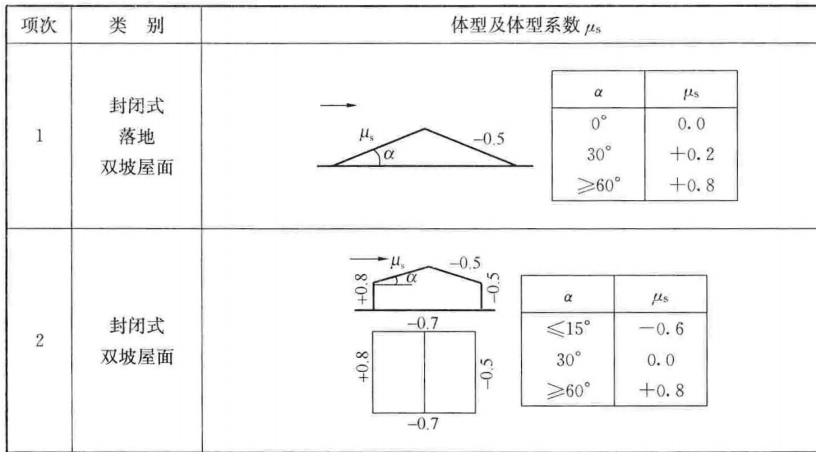

A：《荷載規范》中體型系數的正負是根據風對構件產生的是風壓力還是風吸力來確定，風壓力為正，風吸力則為負（見下圖）。
對上圖所示的結構而言，左風工況下右側鋼柱受到的是風吸力，體型系數為-0.5（負數），計算的風荷載為-1.80kN/m（負數）；但在程序中實現時則是不區分左風和右風工況，統一為風向右、向下為正，向左、向上為負，因此在程序中左風工況下，右側鋼柱雖受到的是風吸力，但方向是向右的，程序輸出為1.80kN/m（正數）。以上規則同樣適用鋼梁的風荷載。
問
題
四

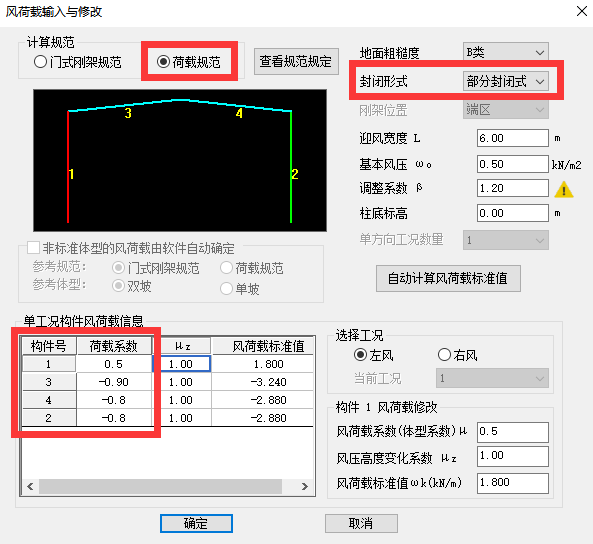

《荷載規范》中沒有規定“部分封閉式”結構，為何程序會給出一個封閉形式為部分封閉式的選項？選擇部分封閉式后的荷載系數是如何取值的？如下圖。

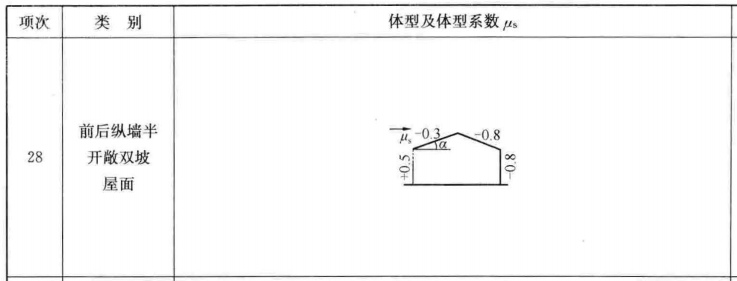

A：查看《荷載規范》時確實沒有找到關于“部分封閉式”的相關說明，程序是考慮《荷載規范》表8.3.1的第28項次前后縱墻半敞開雙坡屋面的情況，將這類定義為部分封閉式。
因此對應的荷載系數也是依據《荷載規范》表8.3.1的第28項次來取值的，各構件的體型系數取值如下圖所示，其中3號構件的體型系數為μs-0.3=-0.6-0.3=-0.9（屋面坡度5.71°，μs=-0.6），其余構件直接按規范取值。
問
題
五

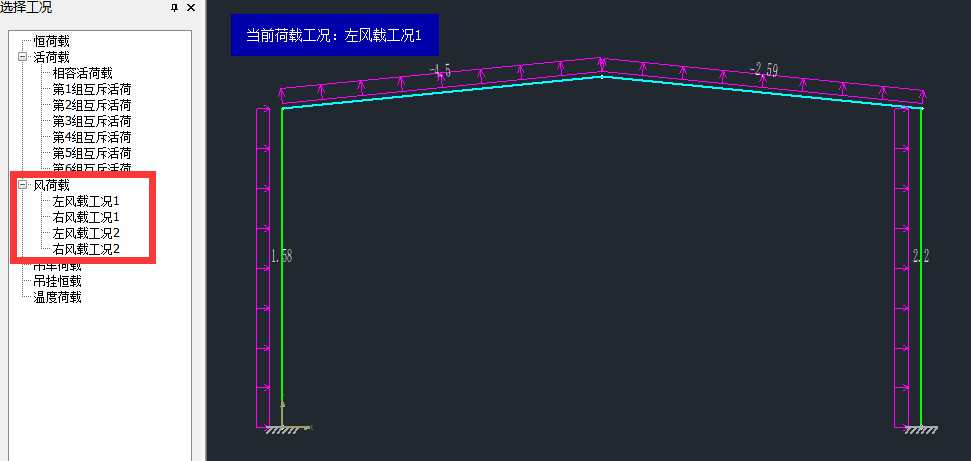

按《門剛規范》生成的風荷載，為何會有左風1、左風2這樣的風荷載工況？

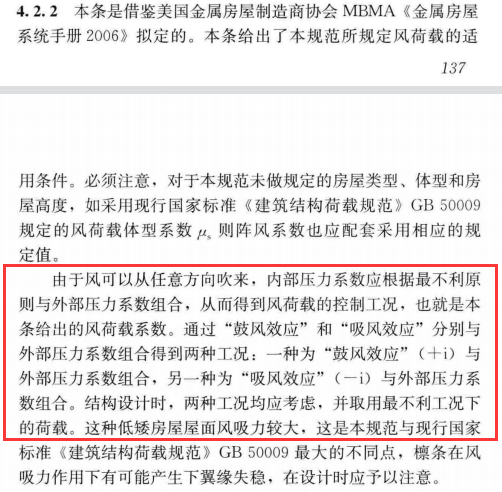

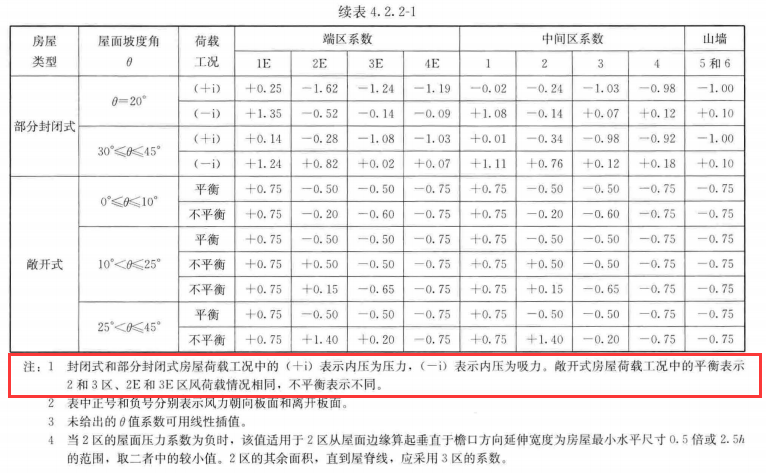

A：根據《門剛規范》表4.2.2-1，對于封閉式房屋而言，荷載工況會區分（+i）內壓為壓力、（-i）內壓為吸力，因此僅在左風工況下程序就會按照內壓為壓力和內壓為吸力生成左風1和左風2這樣兩種工況。如果是敞開式房屋，屋面坡度角在10°到25°之間，則程序會生成左風1、左風2和左風3這樣三種工況?！堕T剛規范》條文說明4.2.2解釋了內壓為壓力、內壓為吸力兩種工況的由來。
問
題
六

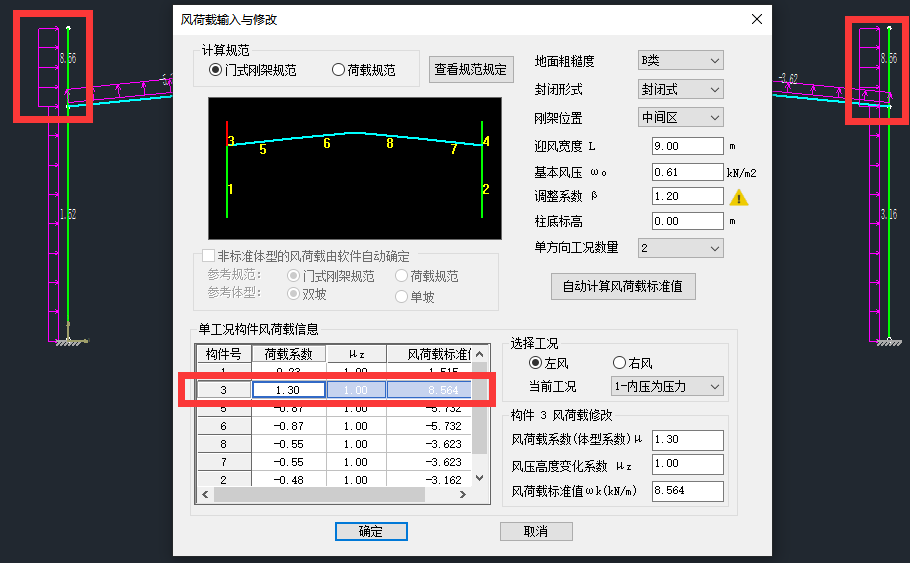

《門剛規范》中沒有給出女兒墻的風荷載體型系數，鋼結構二維程序中對于布置了女兒墻的結構，按《門剛規范》取風荷載時女兒墻上的風荷載體型系數是怎么取的？
A：門式剛架房屋考慮到外立面或其他用途可能會增設女兒墻，但是《門剛規范》中并沒有給出帶女兒墻的房屋的風荷載體型系數，為了適應這種情況，在PKPM鋼結構二維程序中，女兒墻的風荷載體型系數則按照《荷載規范》表8.3.1第15項次進行取值。
當然《荷載規范》中僅受風面有對應的體型系數，考慮到女兒墻柱在構型上接近于懸臂柱，所以程序中受風面和背風面均按受風面的體型系數取值。
問
題
七
請問敞開式門式剛架結構在計算主剛架風荷載時，由于1區和4區沒有圍護結構，為什么主剛架橫向風荷載在1區和4區有系數？
A：根據《門剛規范》2.1.8條，敞開式房屋是指各墻面都至少有80%面積為孔口的房屋，因此規范規定的敞開式房屋不等于無圍護結構房屋，其風荷載體型系數按照的規范中對于“敞開式房屋”的體型系數取值，風荷載標準值則按照實際的迎風寬度（不是構件的擋風面積）來計算。
問
題
八
請問風振系數應該如何取值呢？
A：
風振系數仍然可以按照《建筑結構荷載規范》計算。此外，對于剛度較大的結構，風振系數可以參考陣風系數取值；細長、柔性的重要結構，建議進行風洞試驗。
荷載規范作為技術標準，其內容經受了長期的工程實踐考驗，所以風振系數仍然可以按照荷載規范的規定進行計算。只是風振系數計算值低于1.2的，需要提高取值。原先不考慮風振系數的，需要考慮乘以不小于1.2的風振系數。
在荷載規范未修訂以前，對于剛度較大、荷載規范規定可以不考慮風振的結構，其風振效應可以只考慮“背景分量”造成的荷載放大，即將陣風系數乘以0.85當作風振系數來使用。而對于荷載規范無法涵蓋的重要復雜結構或者重要的柔性建筑結構，建議進行風洞試驗。
問
題
九
請問敞開式門式剛架結構在計算主剛架風荷載時，由于1區和4區沒有圍護結構，為什么主剛架橫向風荷載在1區和4區有系數？
A：根據《門剛規范》2.1.8條，敞開式房屋是指各墻面都至少有80%面積為孔口的房屋，因此規范規定的敞開式房屋不等于無圍護結構房屋，其風荷載體型系數按照的規范中對于“敞開式房屋”的體型系數取值，風荷載標準值則按照實際的迎風寬度（不是構件的擋風面積）來計算。
問
題
十

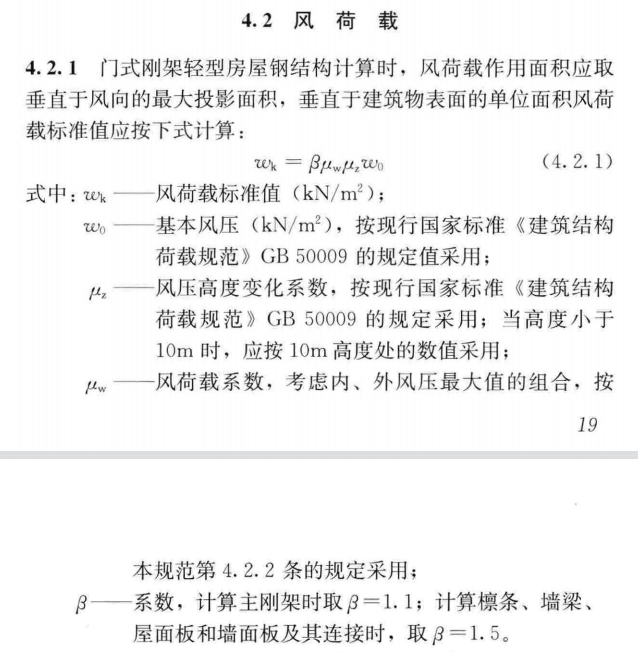

具體情況具體分析，需要以門剛規范編制組的意見為準。通用規范的風荷載放大系數，是考慮風荷載脈動的增大效應，在平均風荷載基礎上的放大系數。因此，主剛架的放大系數應該如何取值，取決于門剛規范風荷載計算公式的物理含義。如果該系數是在平均風荷載基礎上、考慮風荷載脈動的放大系數，則1.1低于1.2的最低限值，需要提高該系數取值；而如果該系數只是考慮門剛屬于風敏感結構而對基本風壓進行調整，則計算得到的仍然是平均風荷載，還需要另行乘以通用規范規定的“風荷載放大系數”。但需再次強調，1.2并不是一般性的取值依據，所以既不是將1.1改為1.2即可，也不是將二者連乘就行，需要具體情況具體分析。
總結上述結論
1. 通規計算所得β的均大于1.5，故當采用《門規》計算圍護結構風荷載標準值時，應采用通規計算風荷載放大系數β。
2. B類粗糙度下《門規》與《荷規》兩者放大系數均相同的；A類粗糙度下，《通規》的放大系數較大；C，D粗糙度下《荷規》放大系數的取值比《通規》取值大。
3. 當?shù)孛娲植诙阮悇e為B類，坡度α≤5°時封閉式矩形平面房屋的雙坡屋面（風吸），對于角區（Ra）來說，當受荷面積<6.5㎡時，選取《門規》計算風荷載標準值更為不利，反之，選取《荷規》計算更為不利。對于邊區（Rb）來說，選取《荷規》更為不利。對于中間區（Rc）來說，當受荷面積<8㎡時，選取《荷規》計算風荷載標準值更不利，反之，選取《門規》計算不利。
