輕型門式剛架結構，專指主要承重結構為單跨或多跨實腹門式剛架、具有輕型屋蓋和輕型外墻可以設置起重量不大于200kN 的中、輕級工作制橋式吊車的單層房屋鋼結構。

為了更好的了解門剛結構，文章以圖示的方式展示門式剛架結構的部分節點安裝，以便于更直觀的了解其安裝制作細節。

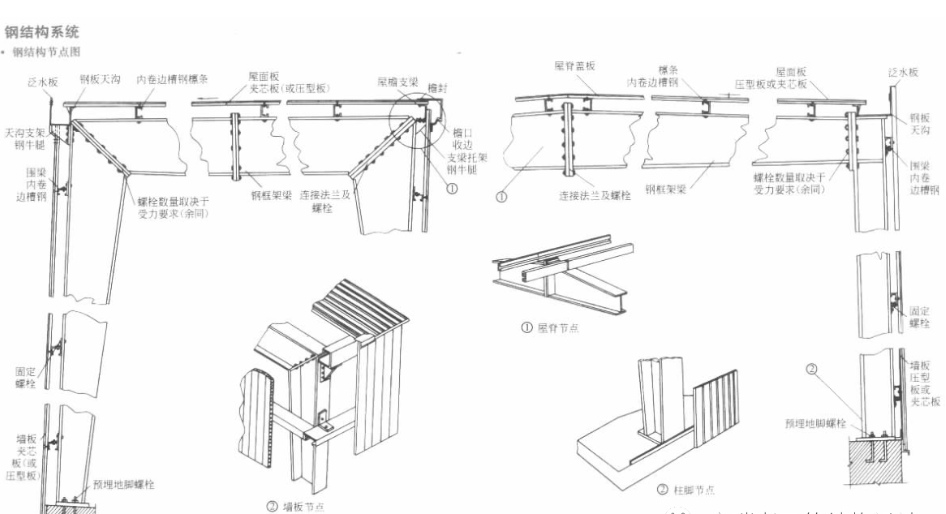

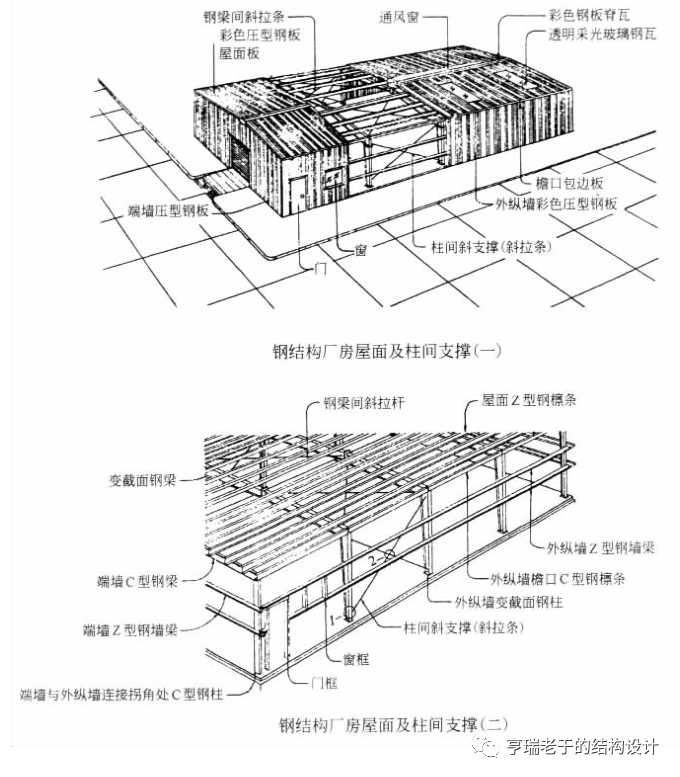

一、門式剛架鋼結構系統節點

二、變截面鋼柱、鋼梁、柱間支撐及鋼梁間斜拉條

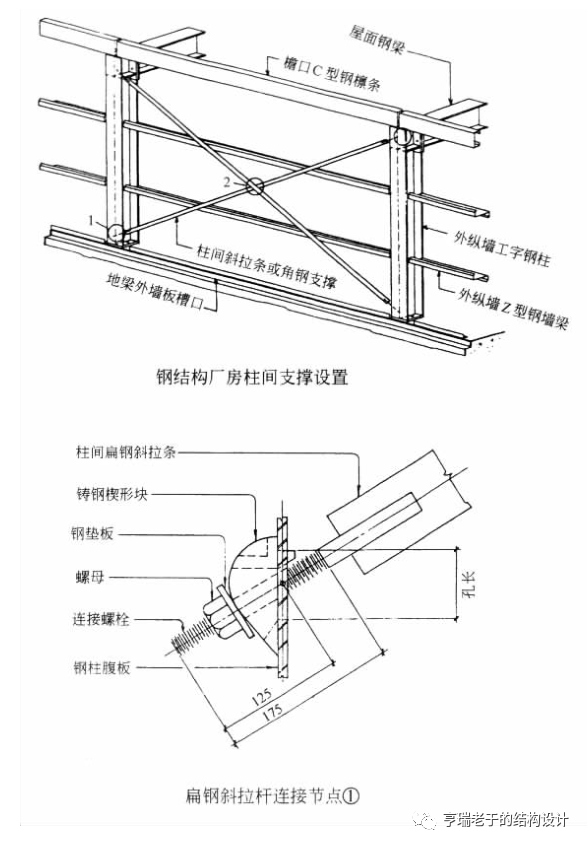

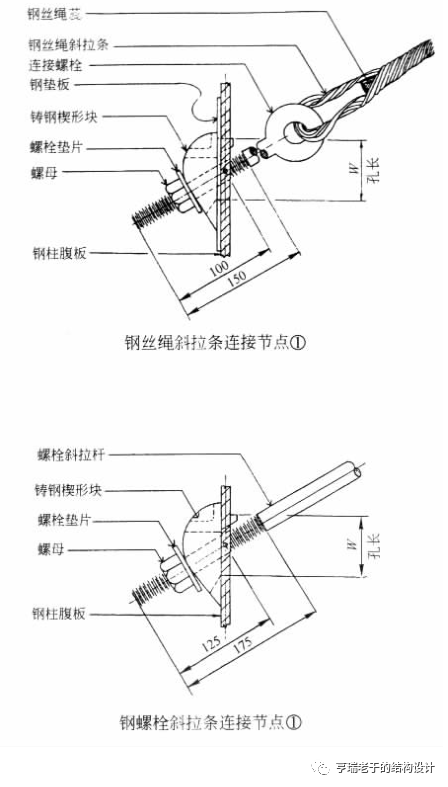

三、鋼結構廠房柱間及屋面梁間鋼絲繩、鋼螺栓斜拉條連接節點

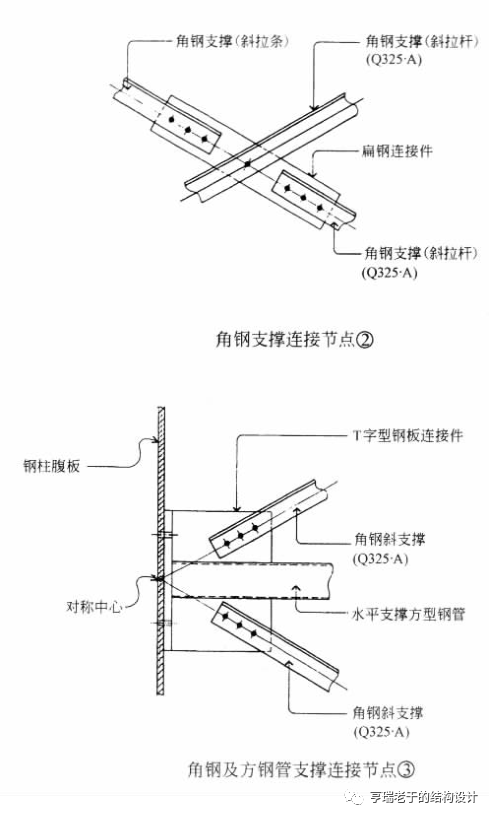

四、鋼結構廠房柱間及屋面鋼梁間斜支撐連接節點

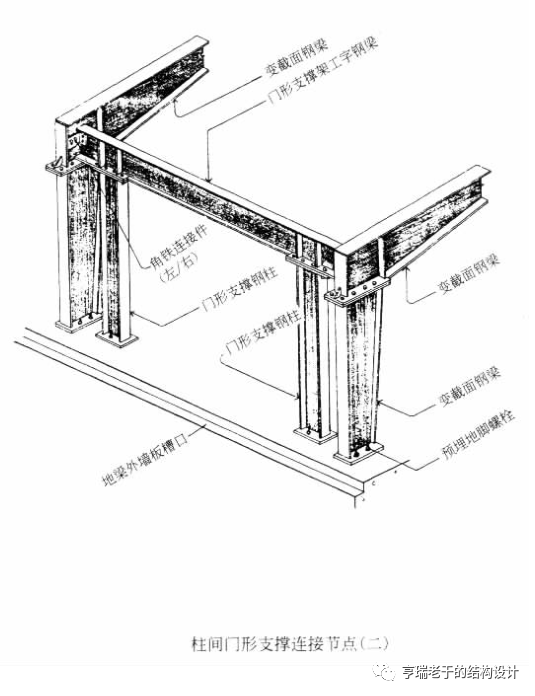

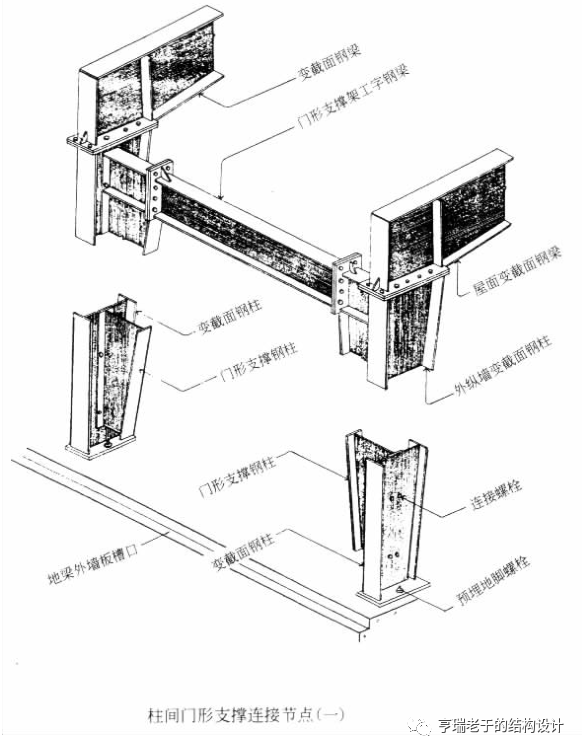

五、鋼結構廠房柱間門型柱間支撐連接節點

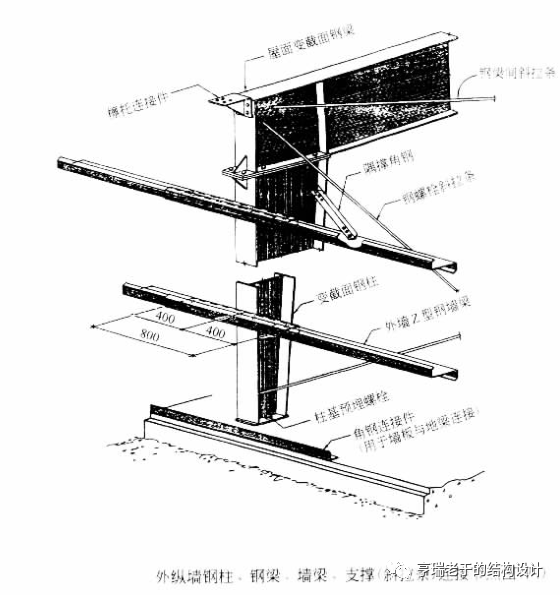

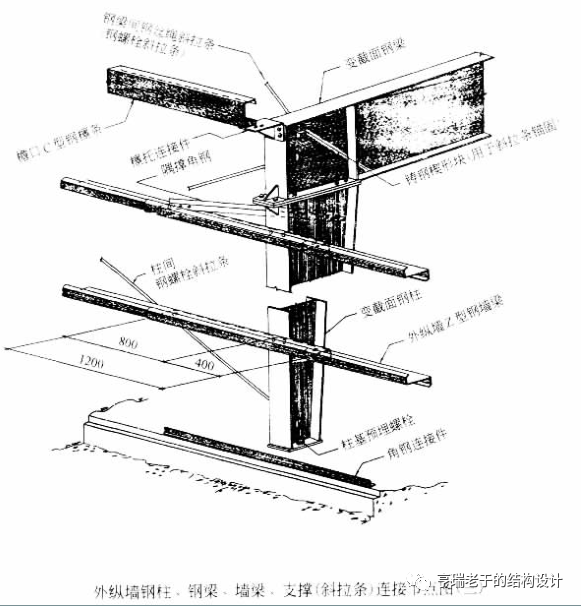

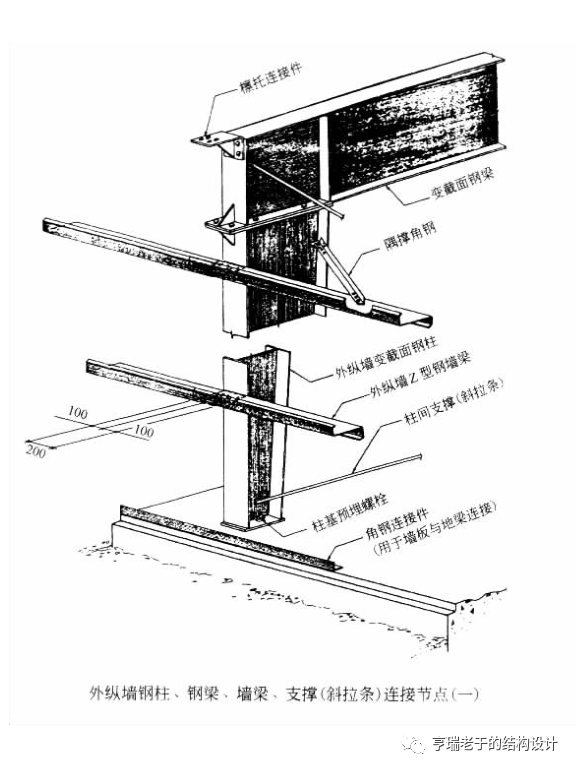

六、鋼結構門剛廠房外縱墻鋼結構連接節點（一）

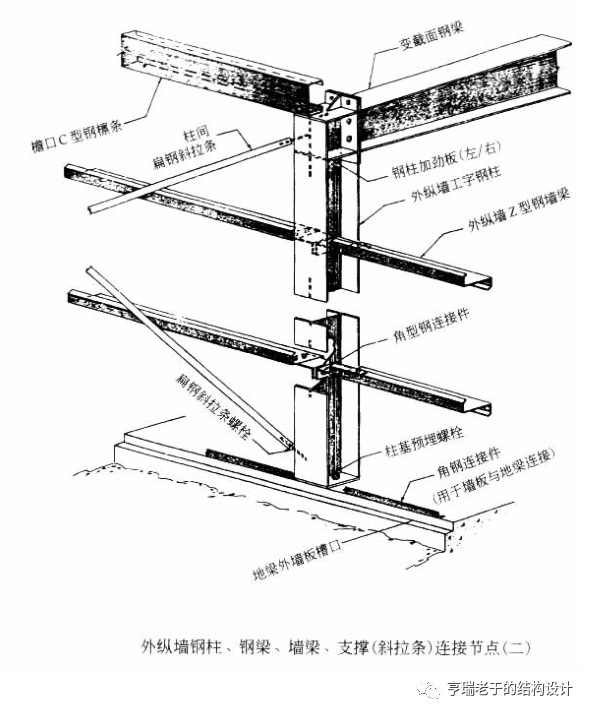

七、鋼結構門剛廠房外縱墻鋼結構連接節點（二）

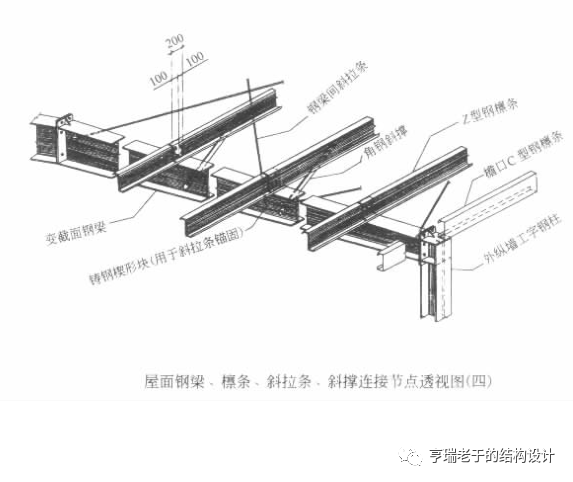

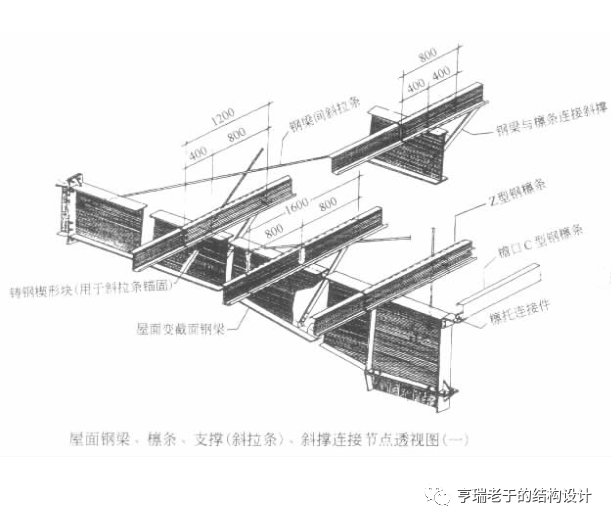

八、鋼結構廠房屋面鋼結構連接節點（一）

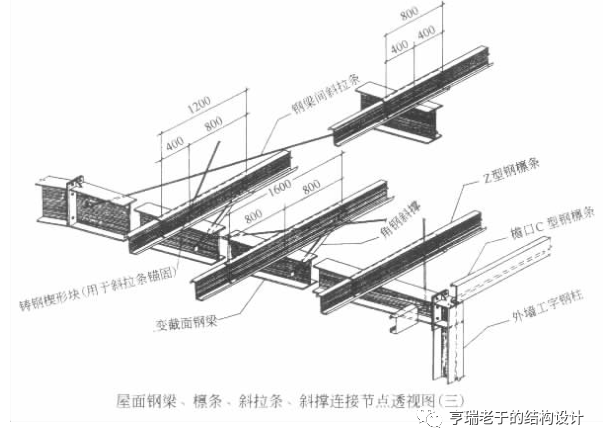

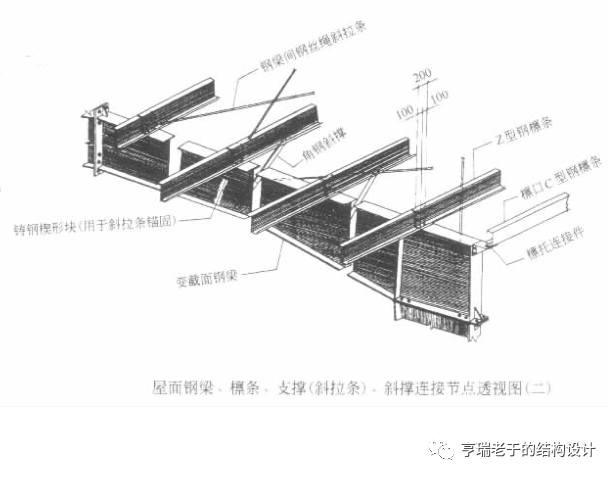

九、鋼結構廠房屋面鋼結構連接節點（二）

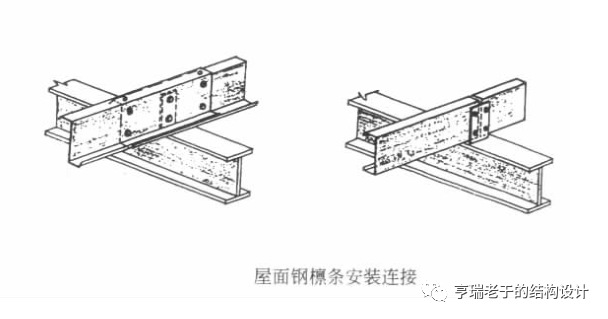

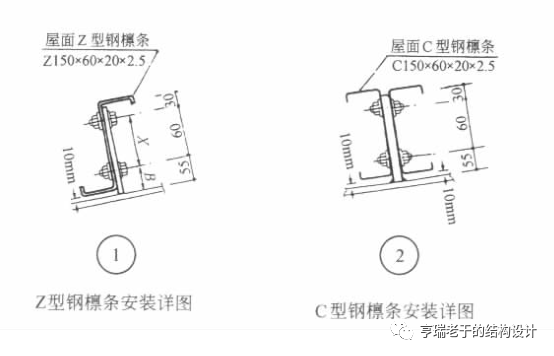

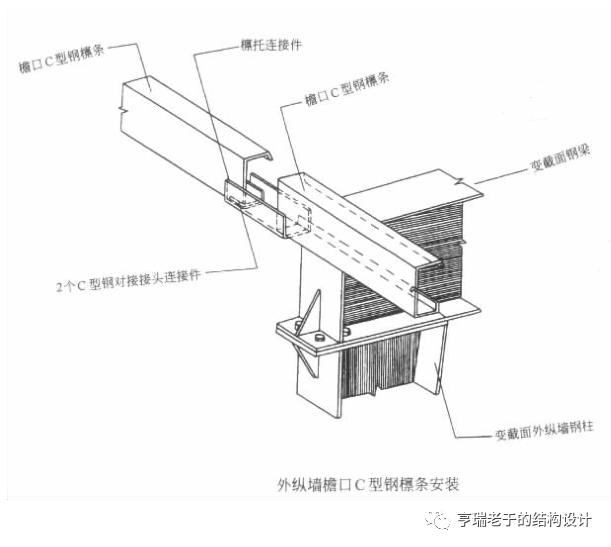

十、鋼結構廠房屋面檁條安裝節點

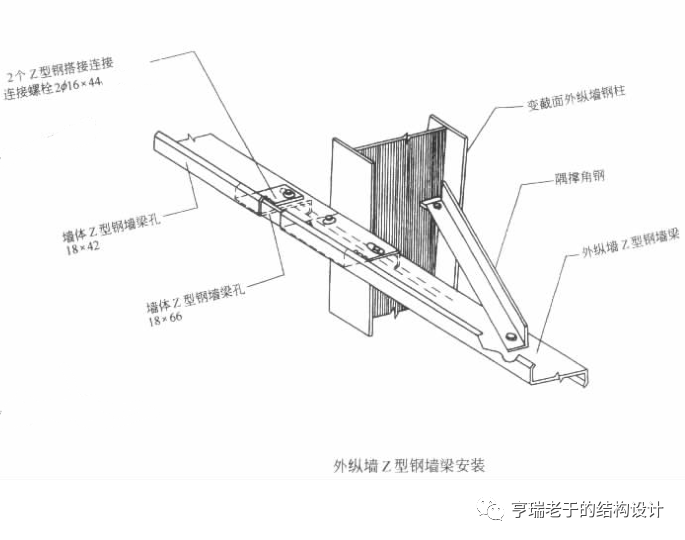

十一、鋼結構廠房外縱墻檁條及墻梁安裝節點

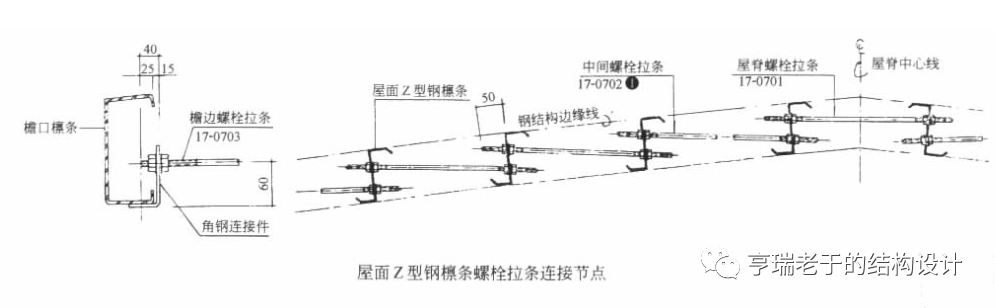

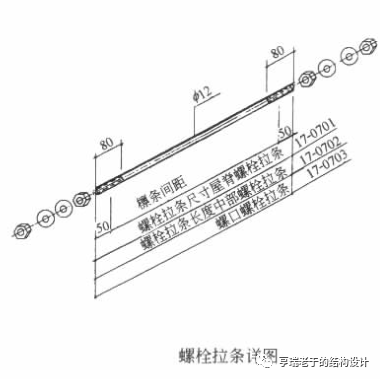

十二、鋼結構廠房屋面鋼檁條螺栓拉條連接節點

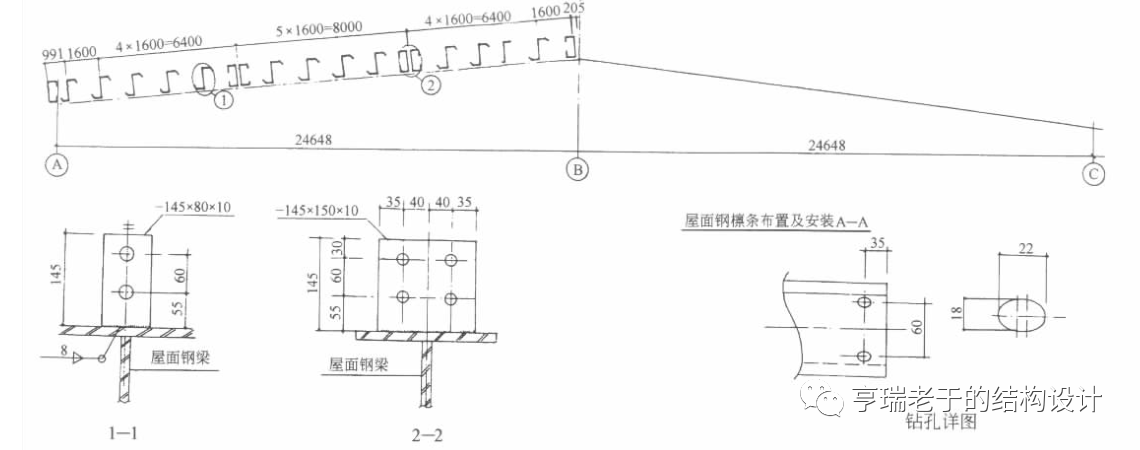

十三、鋼結構廠房屋面鋼檁條布置及安裝

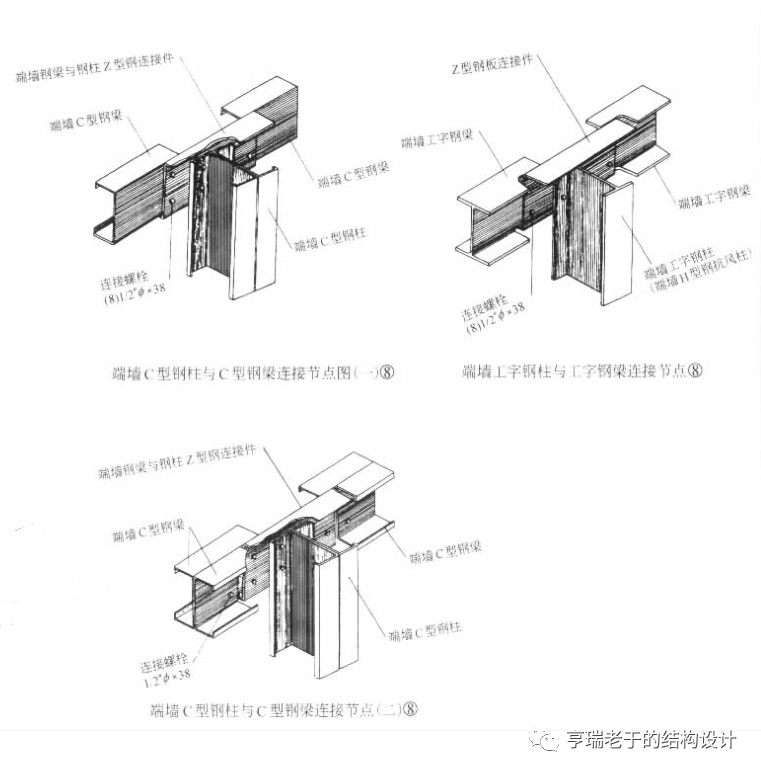

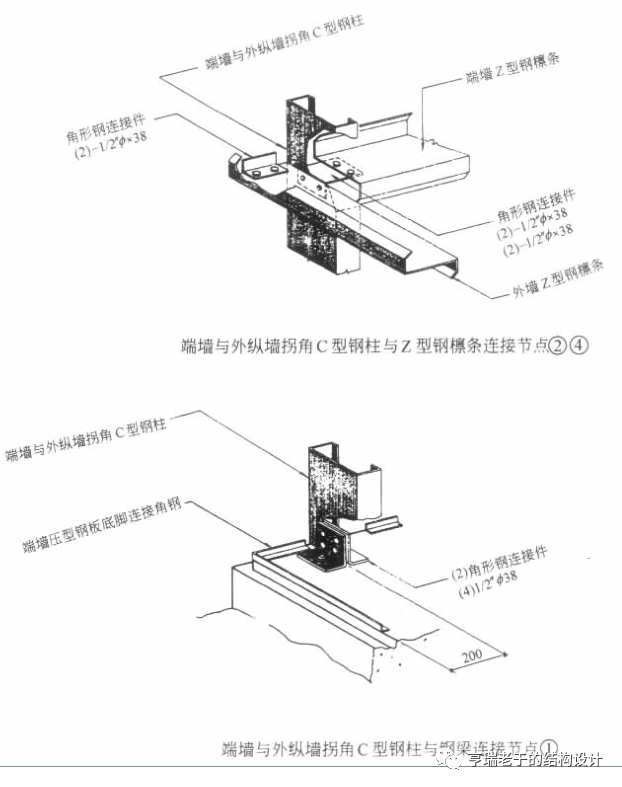

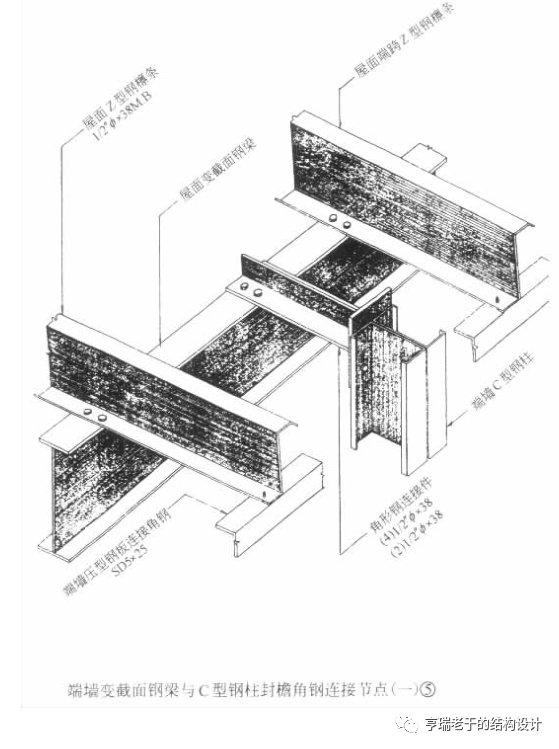

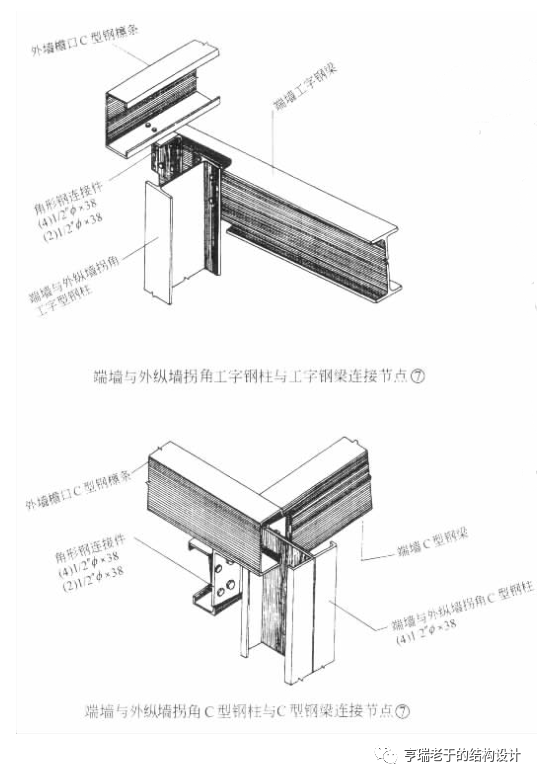

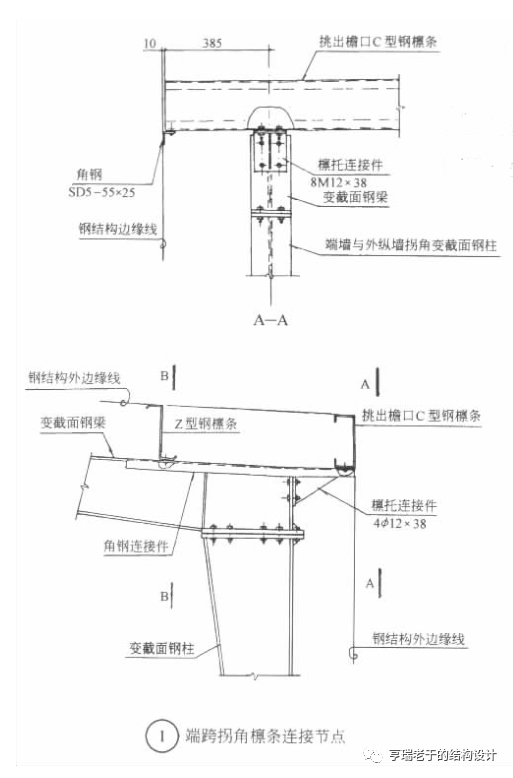

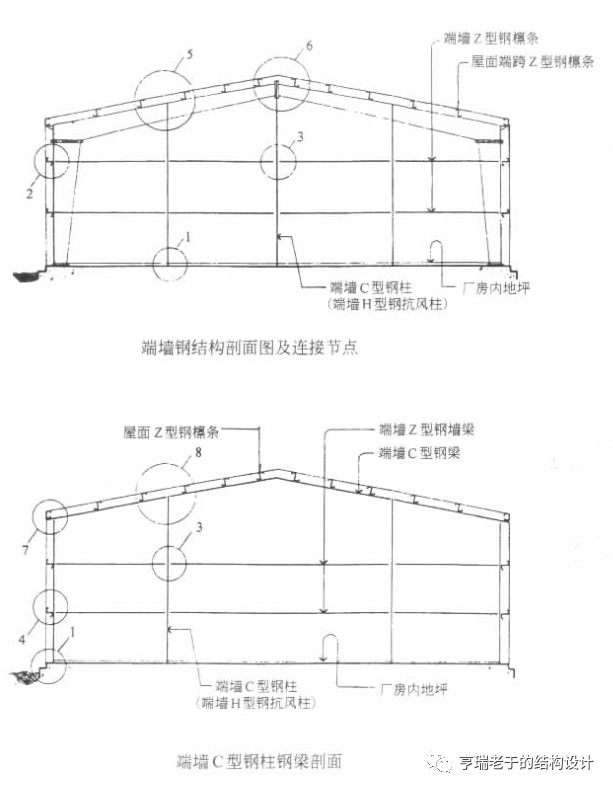

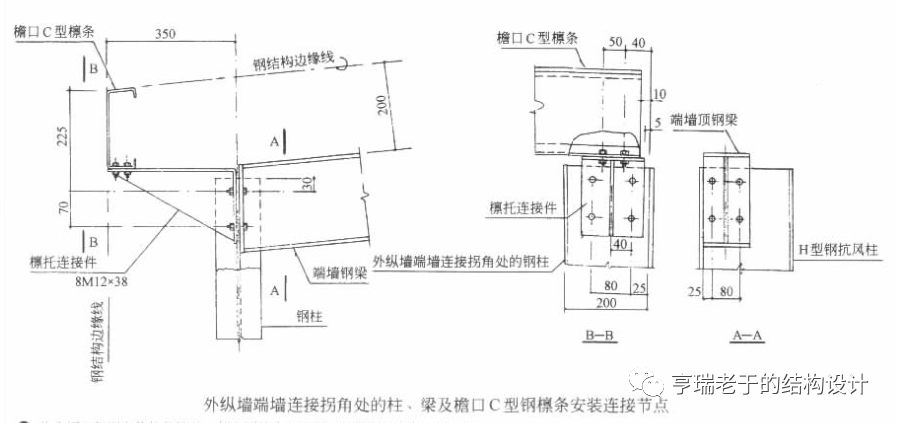

十四、鋼結構廠房端墻鋼結構剖面及連接節點（一）

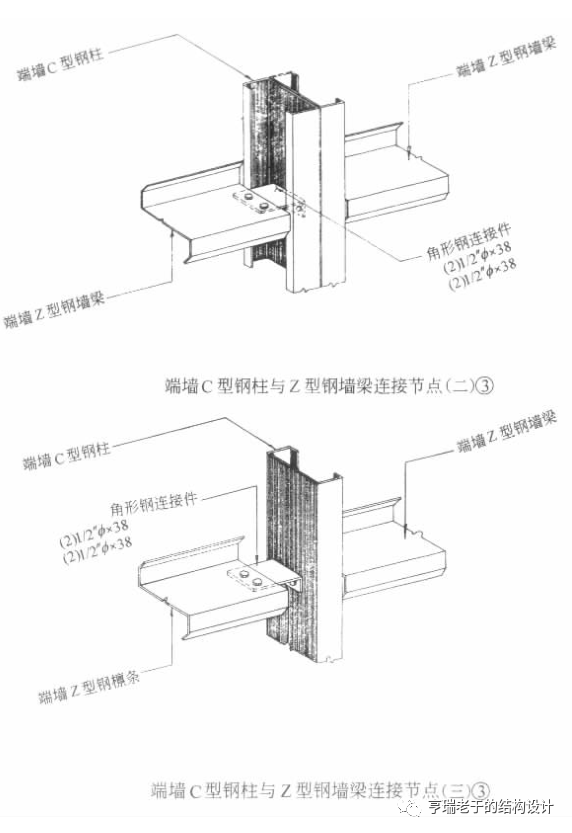

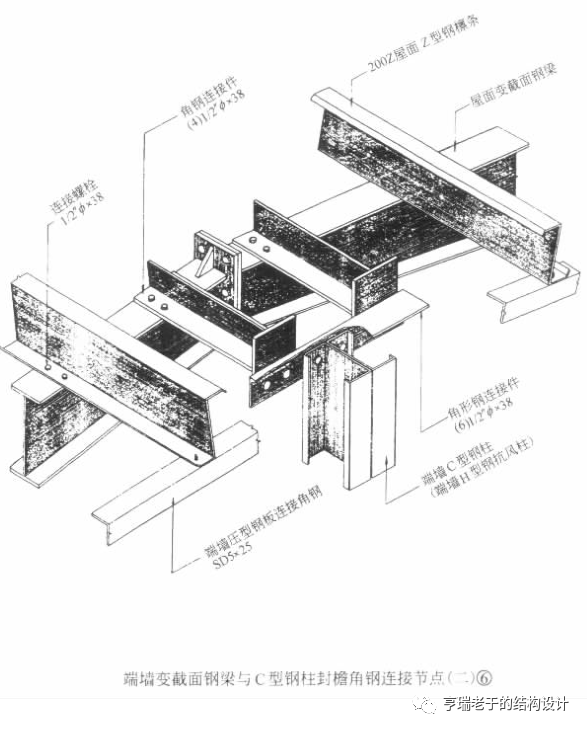

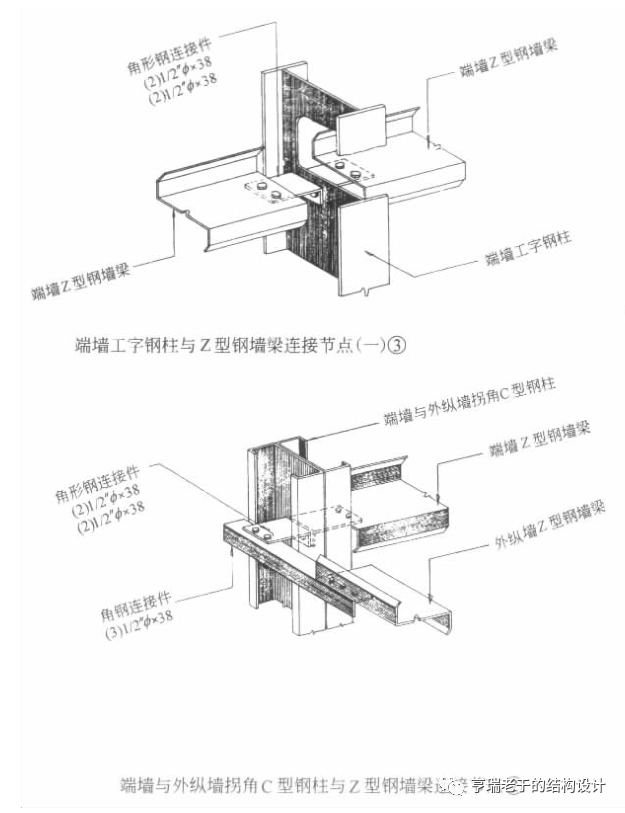

十五、鋼結構廠房端墻鋼結構剖面及連接節點（二）

十六、鋼結構廠房端墻鋼結構剖面及連接節點（三）

十七、鋼結構廠房端墻鋼結構剖面及連接節點（三）

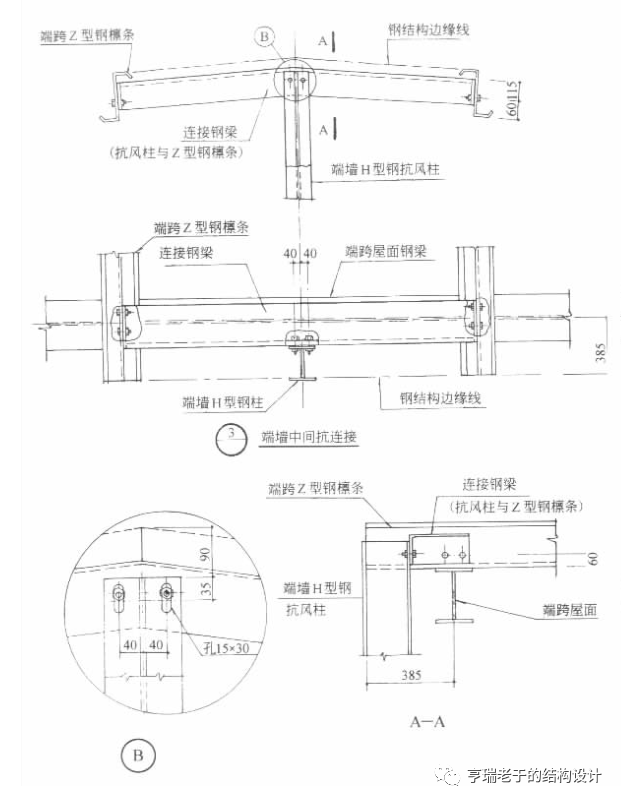

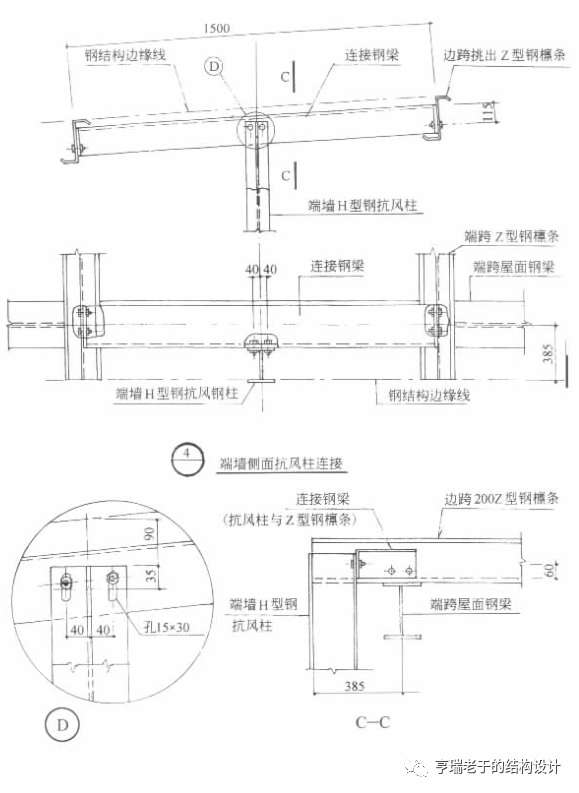

十八、鋼結構廠房端墻抗風柱連接安裝

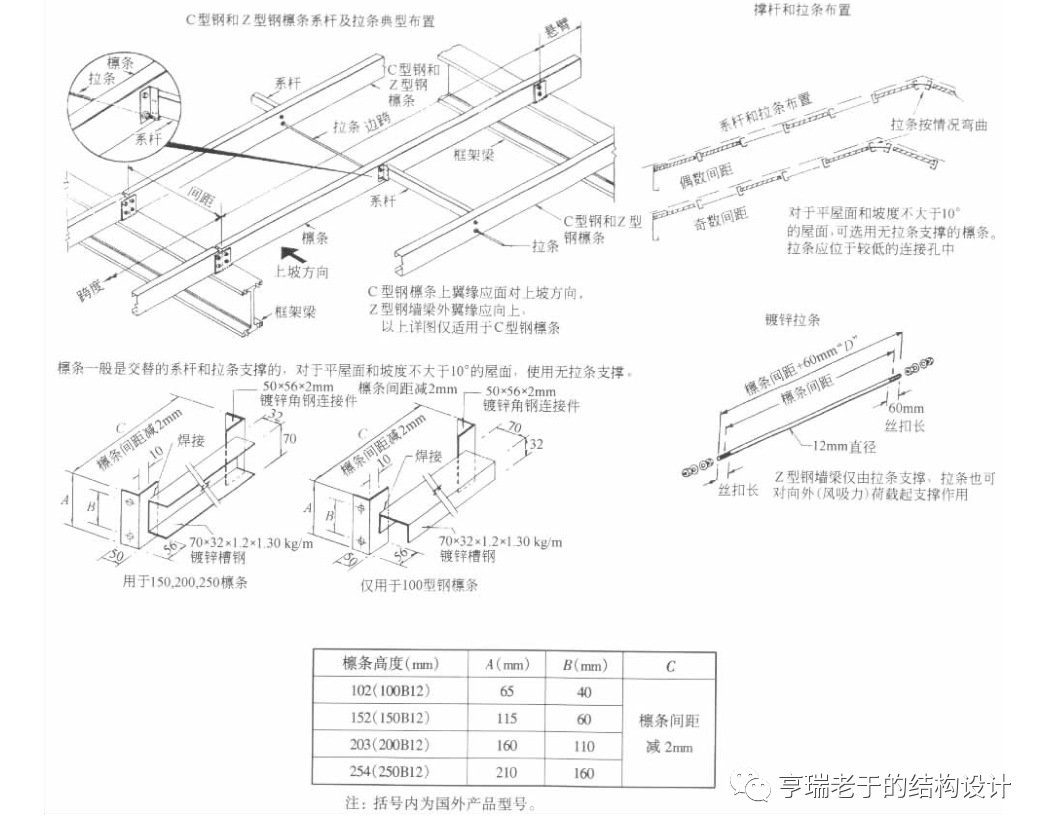

十九、鋼結構廠房檁條的系桿及拉條

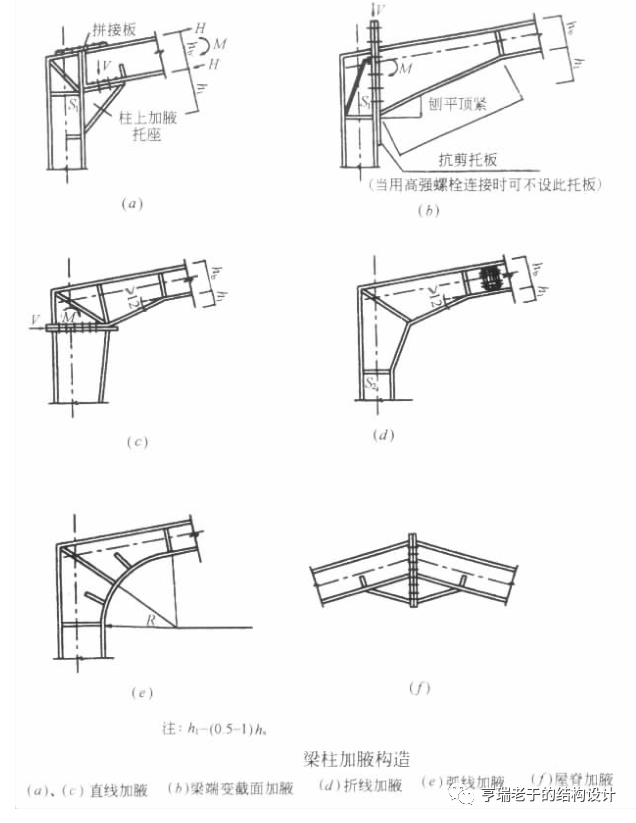

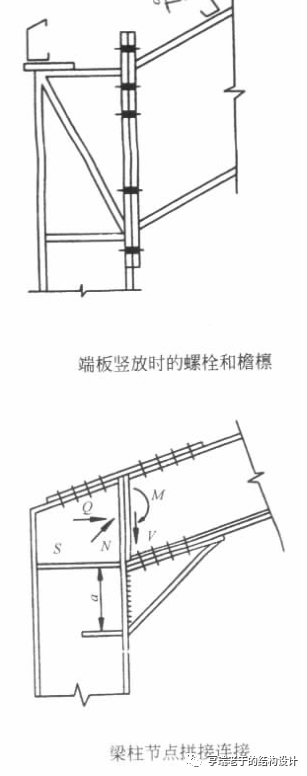

二十、門式鋼架梁、柱連接（一）

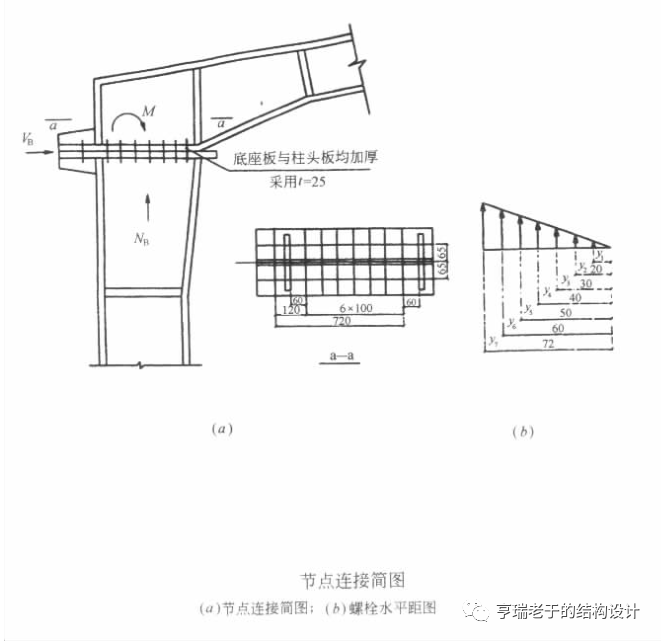

二十一、門式鋼架梁、柱連接（二）

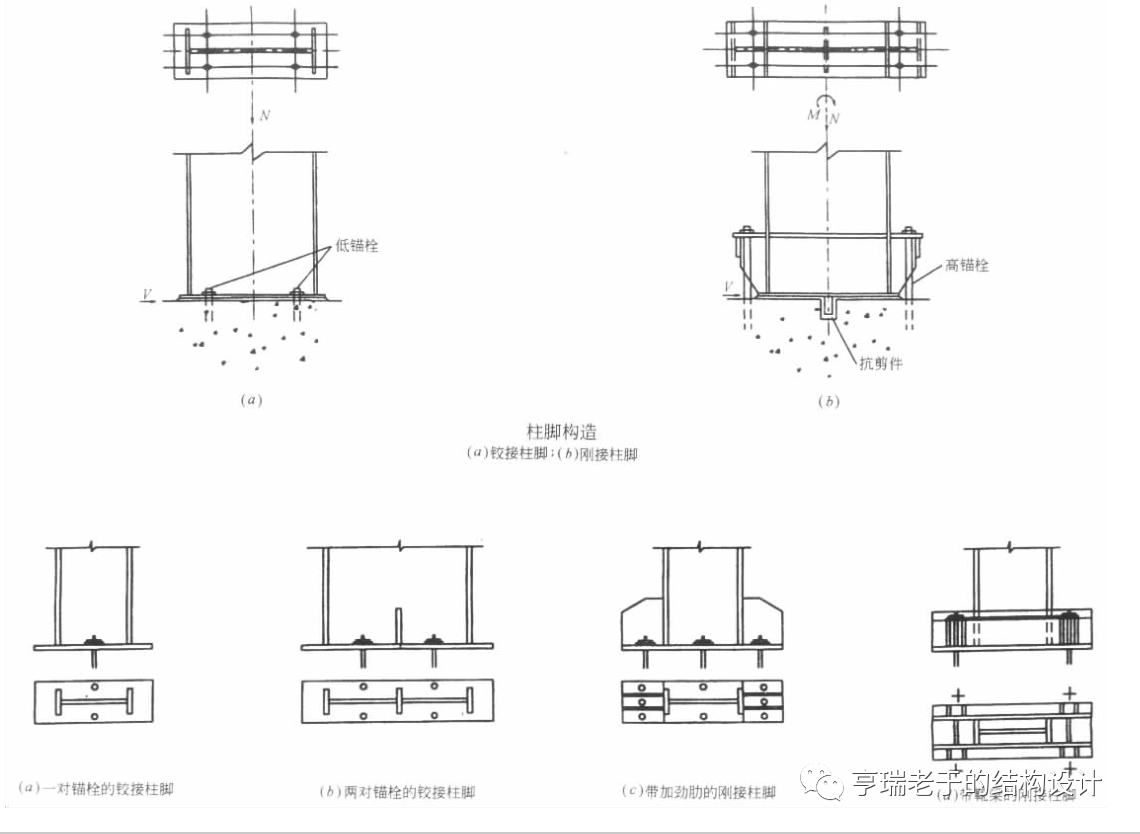

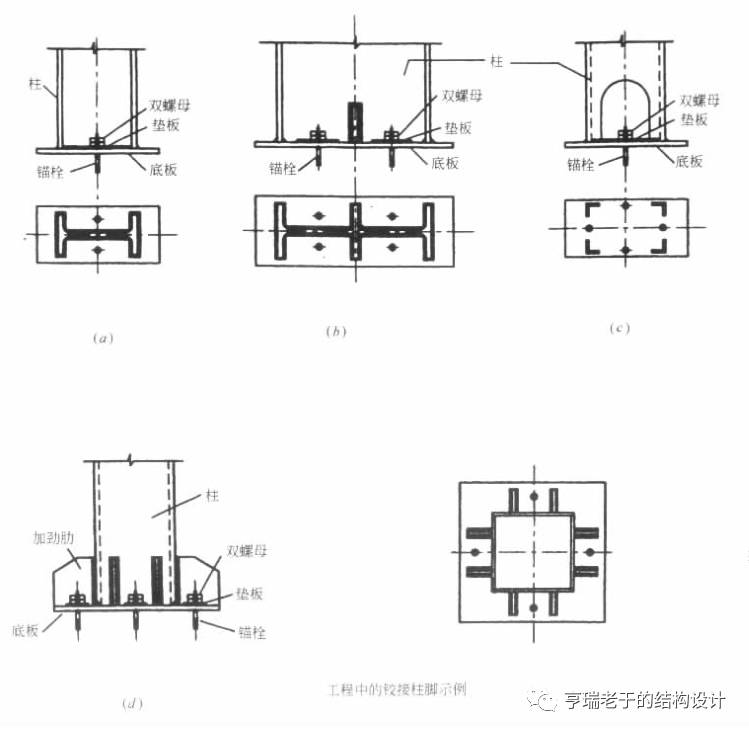

二十二、門式剛架結構柱腳構造（一）

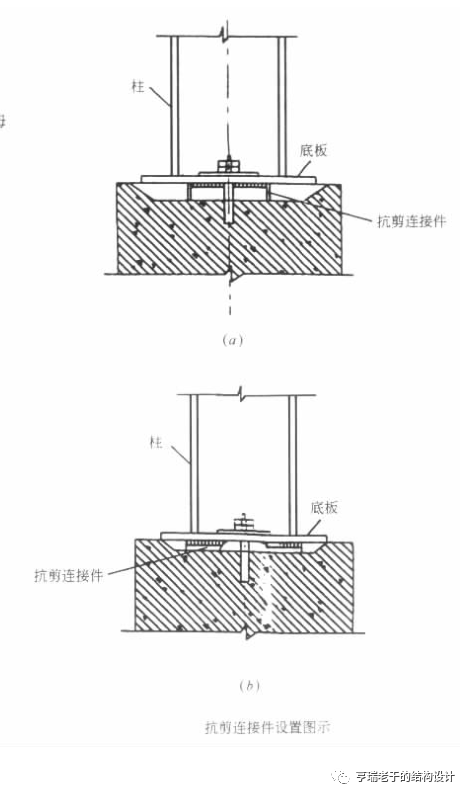

二十三、門式剛架結構柱腳構造（二）

鋼結構構件一般是在金屬結構廠制作，施工機械化，準確度和精密度皆較高。鋼結構所有材料皆已軋制成各種型材，加工簡易而迅速。鋼構件較輕，連接簡單，安裝方便，施工周期短。小量鋼結構和輕型鋼結構尚可在現場制作，簡易吊裝。鋼結構由于連接的特性，易于加固、改建和拆遷。

圖示的門式鋼架安裝節點圖示并不能包括所有的節點類型，僅僅是其中的一種，而且隨著技術的發展提高，新的理論和更好的安裝工藝和節點做法會不斷出現，實際工程的缺陷和不足也會進一步的得到完善。
