在《建筑結構荷載規范》GB 50009-2012(以下簡稱《荷載規范》)中,有關于大量一般民用與工業建筑的樓、屋面荷載標準值規定。其中第5.1.4條,提到了樓面上局部荷載的等效均布方法:

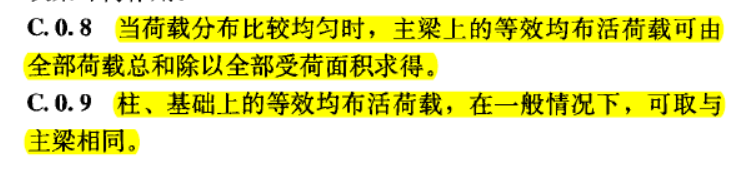

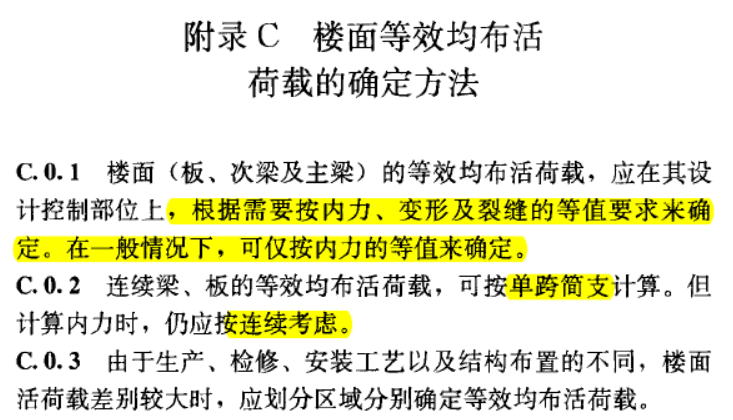

在《荷載規范》附錄C中,做出了相應規定。其中,對于內力等值的等效方法,由于板類構件一般是彎矩控制,則可僅考慮控制截面的彎矩等效。如非懸挑單向板按兩邊簡支對跨中最大彎矩進行反算等效均布荷載;對于懸挑單向板則是支座最大負彎矩進行等效。對于雙向板,附錄C.0.6 指出:可按與單向板相同的原則,按四邊簡支板的絕對最大彎矩等值來確定。對于次梁類構件,由于彎矩和剪力都比較突出,則說明“等效均布活荷載應取按彎矩和剪力等效的均布活荷載中的較大者”。對于主梁及柱和基礎:
一直以為,《荷載規范》中各項樓、屋面活載標準值的確定,均是按附錄C的原則實施,直到有一天學習金新陽先生的《建筑結構荷載規范理解與應用》(圖1),才發現并非我以為的就是我以為的(圖2)。原來現階段大部分的樓、屋面活荷載,是按大致的總體荷載與樓面投影面積比值所得,荷載統計時確實省卻了好多數學隨機燒腦以及計算的繁雜。由于常用現澆樓板的贅余度很多(無窮多),使得這類忽略空間隨機性的荷載統計方法,對樓板構件無實質性影響,對次梁及主梁、柱、基礎等構件也基本符合。
再加上現階段各類結構分析軟件的進步,一般均設置了樓板上局部荷載(板上局部線性、局部面積、局部集中)的輸入和計算分析方法,應用起來也很方便,《荷載規范》中附錄C的建議則較少用到。在日常生活中,僅能提醒家人朋友:陽臺上的重物靠墻根放!家里的魚缸靠墻放!鋼琴、跑步機靠墻放云云??

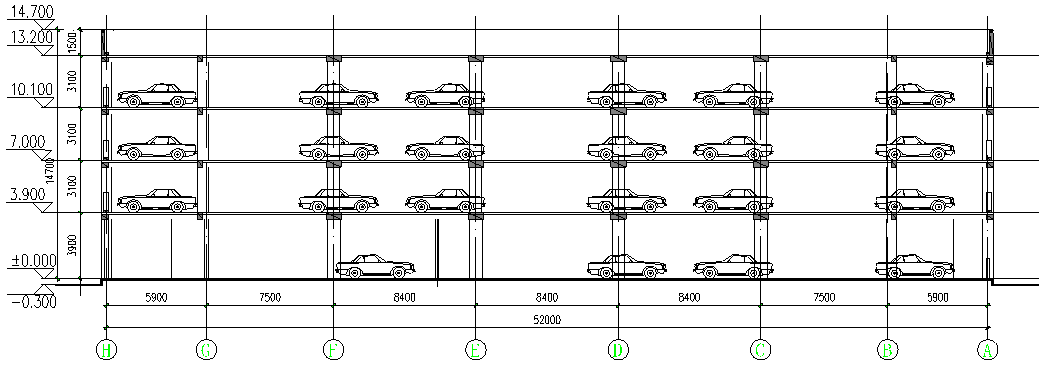

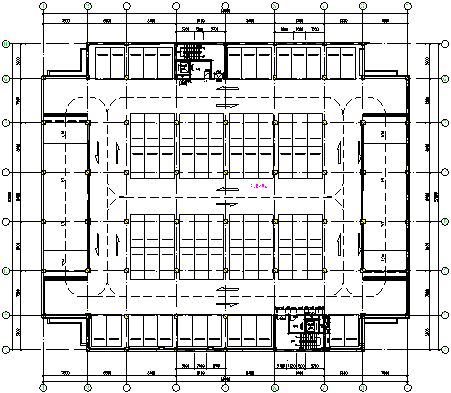

最近指導設計一棟多層裝配式汽車庫,主要停放微型車及小型車(圖3),主要跨度為8400mm,局部跨度7500mm、6600mm。根據《荷載規范》及《工程結構通用規范》GB 55001-2021,對樓面荷載的選取有如表1的規定。

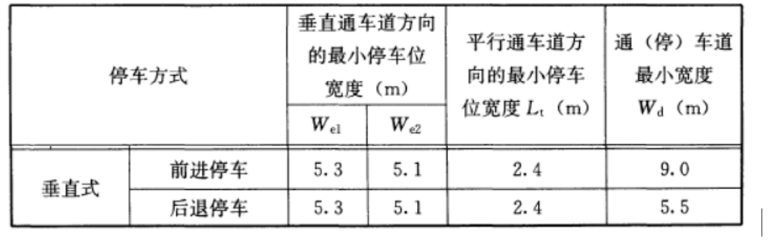

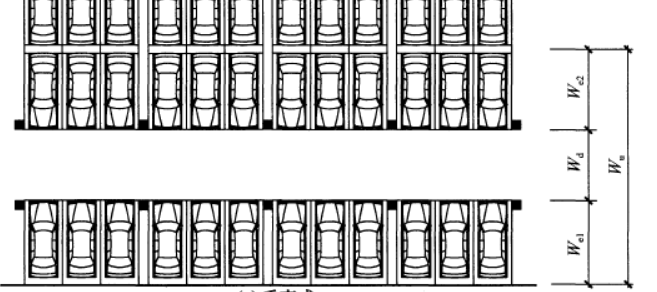

由于本結構裝配式樓板采用SP板體系,為單向受力,根據規范,取樓面標準值為4.0 kN/m2。此取值蓋由最大輪壓形成的彎矩換算得到的等效內力獲得。對于停車樓建筑,由于車位大多固定,當用于微型車及小型車時,其單車重量有限,考慮乘坐人員及所載貨物的體量,單車總重一般不會超過20 kN,最大不會超過25 kN。根據《車庫建筑設計規范》JGJ 100- 2015中對垂直式停車位的要求(圖4、表2),每個車位面積約為2.4?5.1=12.24m2,考慮柱寬因素后,車身下每平米荷載約為2kN/m2。

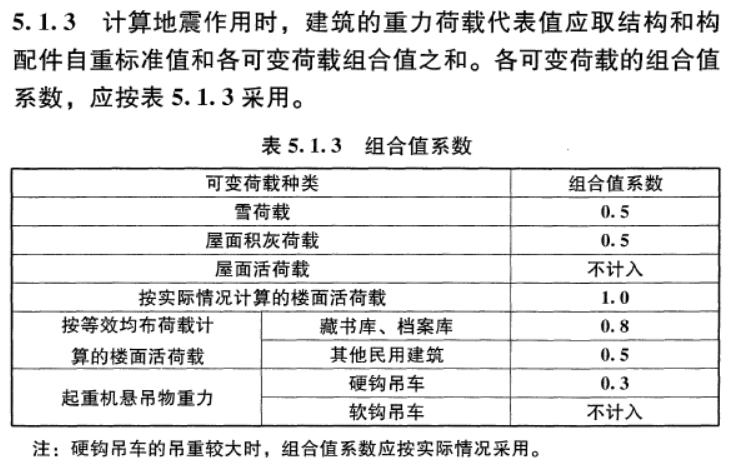

在《工程結構通用規范》中,也說明了表1中的荷載:對單向板樓蓋的次梁和槽形板的縱肋不應小于0.8,對單向板樓蓋的主梁不應小于 0.6,對雙向板樓蓋的梁不應小于 0.8。由于結構布置中,框架梁間均為SP板一跨通過,故不存在次梁一說。當SP板沿順汽車停靠方向布置時,此時考慮車道內有車通行,則此通行車輛的荷載集度應是不大于密集停車位的荷載集度,則綜合考慮后,主梁承擔的有效均布荷載應是小于2kN/m2,對于規定為微型及小型車的停車樓(可通過限高控制),規范中對于主梁的0.6折減系數仍稍偏大。當考慮地震作用時,《建筑抗震設計規范》GB 50011-2010對計算重力荷載代表值時可變荷載的組合值系數給出規定(表5.1.3)。對于停車樓建筑,由于單向板樓蓋和較大跨度雙向板樓蓋的樓面荷載取值不同,則在此也應進行區別對待,由于地震作用對于整層的結構質量產生慣性力,此時,應對整層的荷載水平進行考慮組合,若借用表1中較大跨度雙向板的荷載水平,等效重力荷載代表值中的可變荷載部分應為2.5?0.5=1.25 kN/m2,則原來按單向板考慮的活載輸入,其對應組合值系數約為0.3左右。

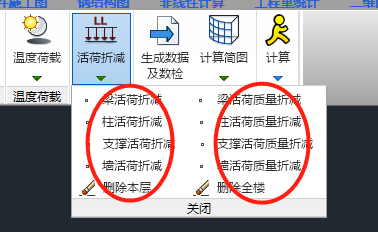

這樣,對于不同層次的構件和受力工況,形成了不同的活荷載組合系數,需要區別對待,好在軟件中有對于活載值的調整系數,可在活荷折減中予以定義(圖5)。

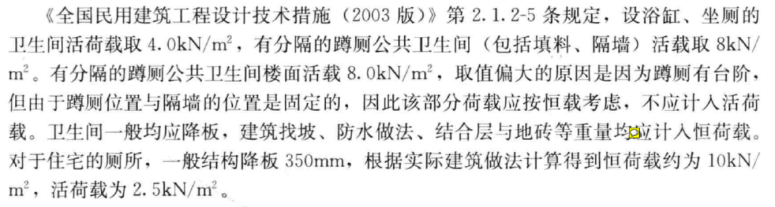

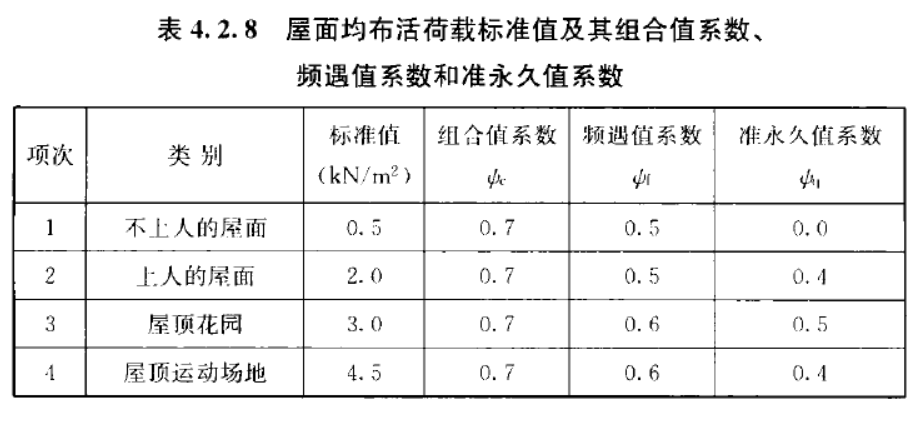

圖5軟件中對于非地震作用時的活載折減及計算地震作用時的質量折減其實,等效均布荷載的計算不僅針對于活荷載,對于恒載也常使用,比如帶窗戶的外圍護墻、帶門的內部隔墻等,均是將非均勻線荷載按梁跨長度予以平均后考慮。有些同志還覺得,非結構構件的隔墻,后期還可能隨著改造裝修會被拆除,應按活載考慮。竊以為,相對固定的隔墻還是按恒載輸入,一方面,對于常見民用建筑結構,結構恒載大于活載較多,一般豎向設計均是按恒載控制,活載造成的不利布置影響較??;另外,即使后期拆墻改造等有發生,由于前期的配筋富?;螂S著輕質高強品質隔墻材料的替代應用,也可避免局部拆除造成其他部位的內力增大。一般建筑結構設計中的固定隔墻不宜以活載輸入,主要是避免泛活載化,對恒載與活載的定義產生混淆。對于衛生間中有頻繁改造、蹲便器與坐便器升級換代、家庭浴缸或淋浴更換等情況,雖然形式上是恒荷載,在金先生的書中(圖1及下圖)也建議按恒載,但按《全國民用建筑工程設計技術措施》中的相關規定也有一定道理。 對于輕鋼大跨廠房結構,由于屋面本身重量較輕,其設計一般轉由活載或風載、雪載控制。此時設計應考慮屋面板材重量的變異性以及廠房內部屋頂下懸掛設施布置的不均勻性,適當控制恒載數值,而將一部分恒載轉為活載輸入,這也是《通用規范》對不上人屋面最小活荷載取值予以強調的技術背景之一。軟件分析時充分利用活荷載的不利布置選項,來達到恒載不確定帶來的不利因素。
對于各類工業建筑的樓面活荷載,各行業規范均有相應規定,但也存在設備相對固定、振動效應放大系數、檢修荷載出現概率等非地震工況時的較大荷載輸入與地震作用計算時組合系數確定等諸多問題。均需遵循等效荷載的概念以及充分利用軟件對活載調整的功能,善加利用。
