淺談某單層網殼結構施工技術，鼓形節點的應用

摘 要：

本文介紹了鋼網殼結構的施工特點及應用，并以蒲城縣鹵陽湖科普館工程為例，重點對鋼網殼安裝關鍵施工技術進行了較詳細的闡述，明確了施工工藝流程，為后續類似鋼網殼的安裝提供參考。

關鍵詞：

網殼結構；空間曲面網格；鼓形節點；網殼梁焊接

引言

網殼結構是一種可以最大程度滿足不同曲度要求及節省用鋼量的空間結構，主要由各種不同規格的桿件在空間體系中按一定的規律組合而成，網殼結構既有桿系性質又兼具殼系性質，受力合理，結構具有較大的剛度，可以跨越較大的跨度。主要應用于大型會展中心、體育場館、游泳館、候車廳等需要最大自由空間的結構。

但因其跨度大，構件多，所以網殼結構的安裝問題是項目的重難點之一。

圖1   鹵陽湖科普宣教館

工程概括

01

鹵陽湖科普館項目位于天鹵驕湖連接段湖心島上，項目總投資6848.38萬元，建設用地面積57404 ㎡，建筑面積6566㎡。整個結構為混凝土型鋼柱+球型支座+鋼網殼，屋面為單層網殼結構，長度99.2米，寬度64.9米，高度17米，最大懸挑跨度48米。

鹵陽湖科普館屋面網殼為雙曲率弧面網殼結構，中心凸起，向四周逐漸趨于平緩，桿件以直代曲，外形酷似草帽，主要由矩形管桿件和桿件相交點處的圓管鼓形節點構成。按相應的軸線將科普館網殼屋面劃分為平行四邊形，每個平行四邊形網格內利用桿件劃分為數個三角形，這樣各網殼梁表面的內力分布會大致相同,大跨度情況下更加穩定。

鹵陽湖科普館分為上下2層，上層為屋面網殼結構；下層為屋面網殼正下方直徑為24米的球殼，為空間曲面網格結構。如下圖所示：

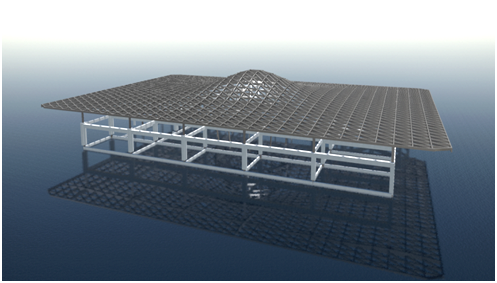

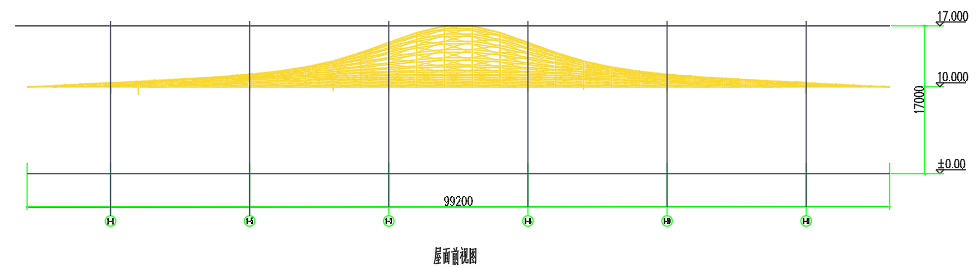

圖2    上層：網殼示意圖

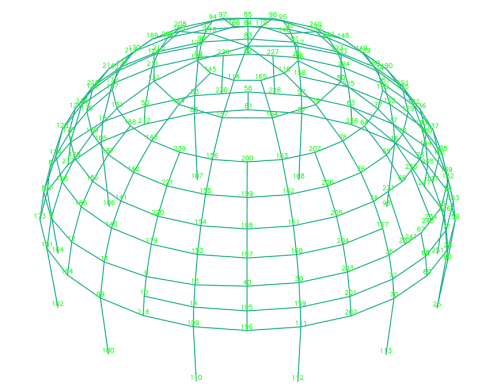

圖3   下層：球殼示意圖

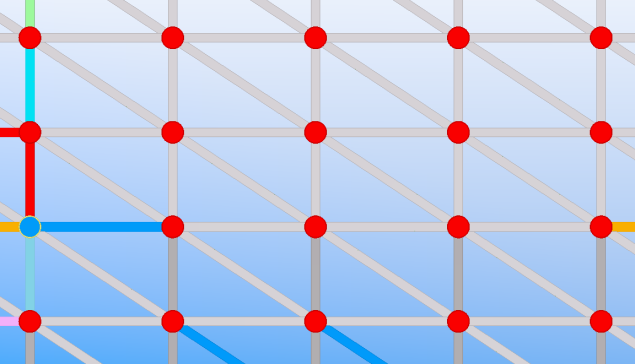

圖4   網殼局部俯視圖

安裝難點

02

鹵陽湖科普館網殼結構整體長度99.2米，寬度64.9米，高度17米，最大懸挑跨度48米。有2937根矩形桿件，且桿件截面種類較多，如此帶來以下問題：

（1）桿件數量多，相鄰桿件截面大都不同且存在高度差，直接連接錯臺較大，難以保證焊縫質量；

（2）同一連接點連接桿件較多，不易施焊，且焊縫多，在安裝過程中易出現累積偏差；

（3）建筑跨度大，在高空中不易安裝；

（4）此外本網殼梁施工周期短，任務重。采取何種施工方案，既要滿足工程的安裝精度，又能滿足建設工期，成為本項目施工的關鍵。

解決方法

03

經過分析研究，并參考設計院意見，解決方案為在矩形管連接點之間增加可以連接不同截面，不同高度桿件的“鼓形節點”，如圖5所示。鼓形節點構造簡單，適用于節點處多管連接，易于加工和安裝。能適應構件存在一定扭轉角，傳遞彎矩作用直接，受力性能好，節點剛度較大，也解決了桿件密集不易施焊的問題；對于網殼安裝，經過綜合研究分析，結合現場實際情況，確保安裝精度和效率，采取“分區地面預拼裝，高空組合”的施工方案，分區圖如圖6所示。

圖5   鼓形節點

鹵陽湖科普館以混凝土型鋼柱為分區節點，將主網殼梁分為17個區，外懸挑網殼分為20個區。按順序由1區開始依次安裝框架內構件，框架外懸挑構件區域根據現場場地情況及吊裝條件靈活考慮。

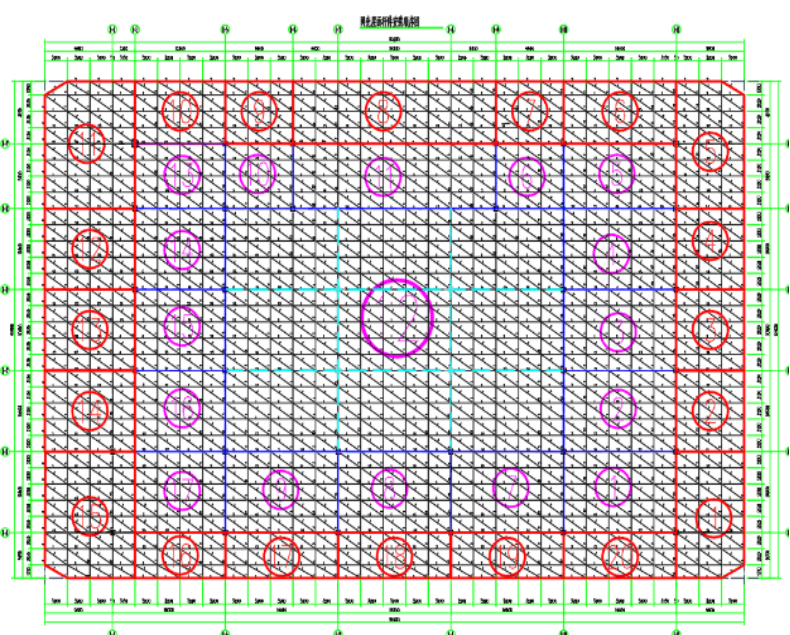

圖6   網殼分區示意圖

具體方案

04

施工流程：

技術準備 →測量放線 →球型支座安裝 →胎具加工→地面單根網殼主梁拼裝→單根網殼主梁高空吊裝 →散裝豎向、斜向網殼梁→補漆→自檢。

球型支座為網架安裝的第一步，安裝需格外注意放線精度，因為支座尺寸與上方節點鋼柱底板尺寸相同，若位置精確程度不夠，將會導致后期鋼梁拼接困難，遇到錯位、間距不符等問題。球型支座位于鋼混柱上方，如圖7所示，首先確定其偏軸線情況，以圖中的球型支座舉例，支座中心位置向西偏離軸線50mm，則需要在放線時向西讓出50mm。放線使用全站儀加經緯儀，利用土建提供的放樣坐標圖，在鋼混柱柱腳或附近合適位置（因與土建交叉施工造成的視線，位置被遮擋的情況）放出點位，再用經緯儀引至柱頂，球型支座在柱頂先不焊接，給上方的梁留出容錯空間，便于后續調整。

圖7   安裝球形支座

胎具的作用是把屋面的雙曲率弧面網殼結構（“草帽結構”）分成區塊后在地面拼裝，以方便焊接和控制坐標及標高。施工過程為先制作6個節點和5個節點的胎具，在場地西側混凝土地面放出軸線，節點按照設計圖布置，以保證安裝的準確性，胎具每個樁由雙層圓管（外徑108mm，6mm厚和外徑89mm，6mm厚），和槽鋼組成，圓管高度隨節點變化改變，最低處的圓管設置為30cm高度，以方便梁的焊接。槽鋼反扣到圓管上，兩端焊接上下好料的槽鋼，找出平面，組成可調節高度的胎架，胎架用槽鋼兩兩相連固定。

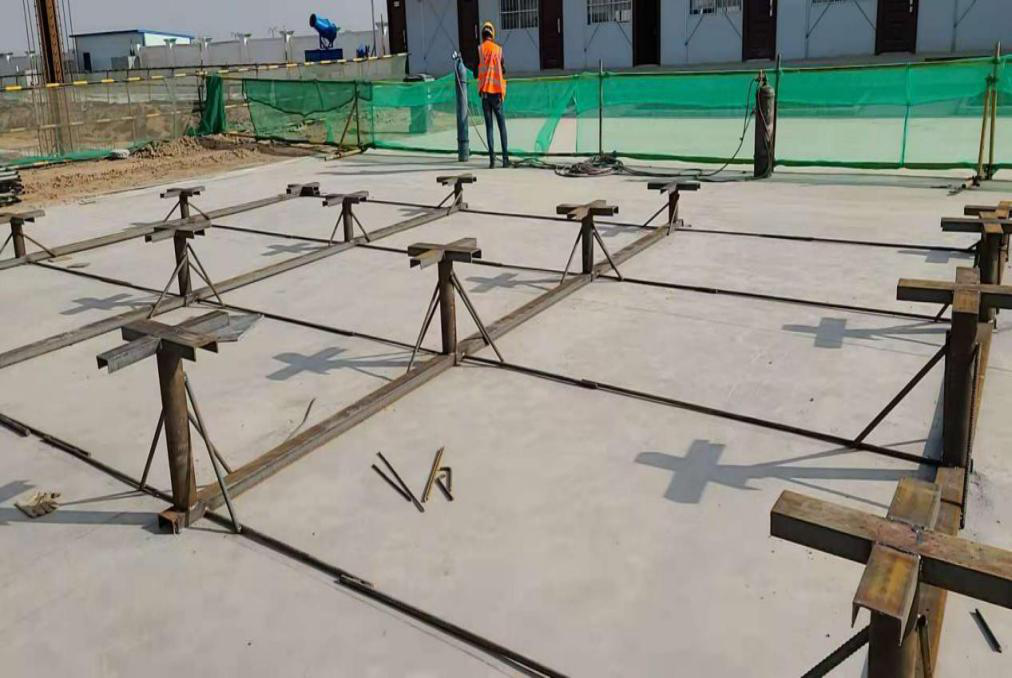

圖8   胎具

屋面網殼梁結構從1區開始以條、塊為單位安裝單根主網殼梁，1區安裝從1號單根主網殼梁至8號單根主網殼梁依次安裝，再進行9號豎向鋼梁及斜向鋼梁散裝。

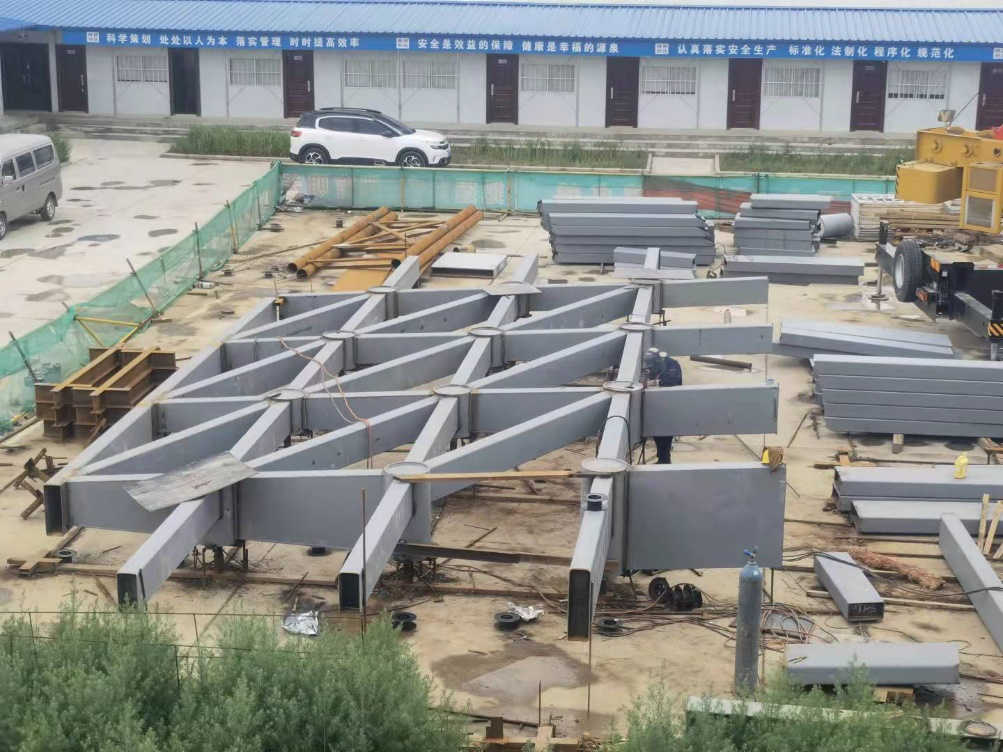

圖9   地面預拼裝

東西方向和南北方向的梁組成后采用整體起吊的方法，先用板車將梁拉至對應位置然后吊裝，例如1-C軸的10線到11線，跨距16m，梁總重3.5噸，吊至球型支座上方后焊接完成后松鉤。已有圓管的節點需要對接并焊上，待焊接完成后松鉤。

在胎架上根據彈好的軸線確定圓管構件放置的位置，就位后用點焊臨時固定，將對應的梁用吊車吊起從上方落入指定位置，先焊接上下平縫，再焊接兩側立縫以降低收縮變形的影響，再確定梁應焊接至節點圓管的位置，拿石板筆進行標記，然后進行吊裝并焊接。拼裝完成后的1號梁重量為46972kg，2號梁重量為6042kg，3號梁重量為3349kg，4號梁重量為4393kg，5號梁重量為2541kg，6號梁重量為1895g，7號梁重量為1778kg，8號梁重量為1978kg。剩余的9號梁多為1000kg以下的單梁依次安裝。

圖10   區網殼梁安裝順序圖

根據設計藍圖要求，網殼梁與鼓形節點的12條縱縫及12條橫縫為一級焊縫，主要焊接方式為加襯板的坡口熔透焊。先用焊機將網殼梁與鼓形節點點焊，再進行焊縫打底，確保單根主網殼梁尺寸標準，然后吊運到地面進行焊接。焊接時，由多人從兩端向中間方向以每隔500mm尺寸間斷焊接，以減小單根主網殼梁的焊接應力，防止單根主網殼梁焊接變形過大。按照設計規范及施工藍圖要求對焊縫進行第三方探傷，若焊縫內無氣泡、無夾渣、無焊瘤、無裂紋等，進而轉入待安裝區域，若焊縫出現質量問題，必須按照施工工藝及現場技術交底要求整改，按照科普館報檢規程進行每個工序的報檢，待整改完成后轉入待安裝區域。

根據施工工藝要求及現場總工的意見，保證焊接期間最大程度減小焊接變形量，減小構件拼接完成后的校正及矯正難度。拼焊分區單根主網殼梁時我項目采用了每隔500mm尺寸焊接對稱施工焊法。如下圖所示，根據單根主網殼梁的焊接變形情況，按照施工工藝調節焊接順序。單根主網殼梁焊接順序為從中間向梁端逐步施焊，現場拼焊施工順序可根據變形情況進行調整。單根主網殼梁焊接完成后進行火焰校正，待校正完成后吊裝上胎架進行尺寸復驗，以保證單根主網殼梁的構件尺寸無誤差。

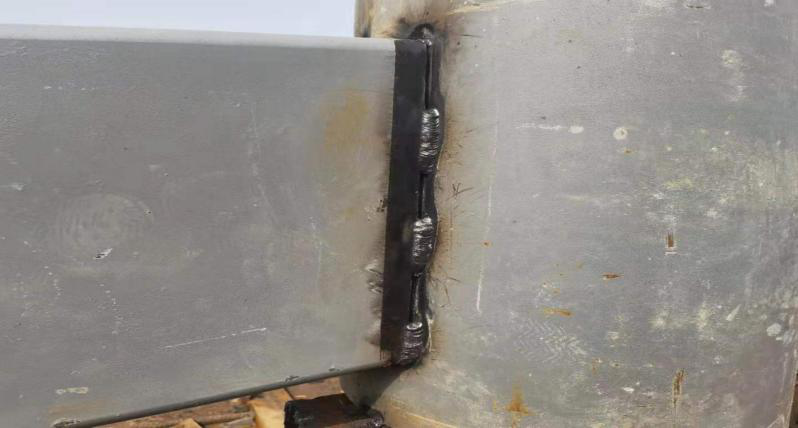

圖11  桿件和鼓形節點間的焊接

為了保證本項目單根主網殼梁焊接尺寸，根據現場實際的變形情況，進行焊接過程控制及調整焊接順序以達到單根主網殼梁尺寸標準。為保證焊縫的垂直度，在焊接過程中對單根主網殼梁進行翻轉調整，以保證仰焊變成平焊，從而降低焊接難度，保證本項目單根主網殼梁構件尺寸。

單根主網殼梁最后一道焊縫焊接時，沿著最后一條焊縫方向連接好銅線引弧塊，調整焊槍與焊縫之間的距離，待焊接至焊縫末端50mm處時，調節電焊機電流大小，沿著焊縫方向至熄弧板上進行收弧。將引弧板與熄弧部分的多余焊縫進行切割，用角磨機修補后，再進行修補漆膜，單根主梁尺寸精度復合完成后，吊裝至安裝區域。

通過水平尺、經緯儀及卷尺、圖紙等工具對圓管胎架尺寸、單根主梁焊前尺寸、單根主梁焊后尺寸進行多次復核以實現單根主網殼梁一次性成型。

由于12區單根主網殼梁高差尺寸較大，12區單根主網殼梁尺寸檢查較為困難，在地面進行平面胎架組裝，平面胎架通過軸線及鼓形節點高差進行控制，根據拼焊時的擋塊定位位置來確保單根主網殼梁的高差控制，焊接過程中只要采取正確的焊接順序和方法措施，就可以保證單根主網殼梁的構件尺寸。對于局部變形，采用火焰噴槍進行校正，確保單根主網殼梁符合構件質量要求。

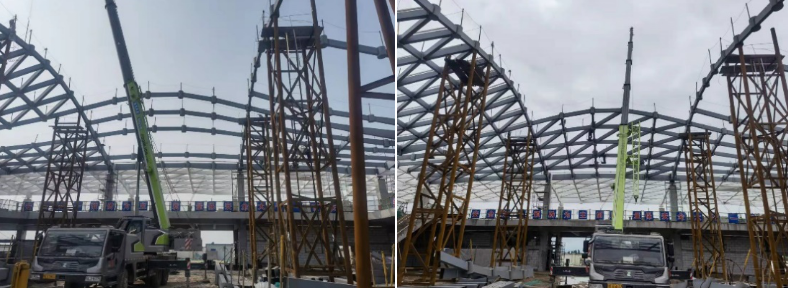

圖12   高空拼裝

小結

05

由于對單根主網殼梁構件制作與安裝關鍵技術的研究，并將成果及時應用在鹵陽湖科普館項目中，大大降低了加工和焊接難度，減少了吊裝工作量，所以構件質量良好，焊縫一次性探傷合格率超過98％；構件尺寸精度較高，所有構件在現場一次性安裝成功，對接正確率100％。工程質量和進度得到施工方和監理單位的一致性好評。

本文的安裝工藝及主要關鍵技術取得了良好的經濟效果和安裝經驗，也為后續類似項目的施工提供了重要的借鑒作用。
