研究背景

Research background

       我國位于世界竹子分布中心,竹資源極其豐富,有 39 個竹屬,占全世界 70 余個木本竹屬的一半以上,有 500 余種竹類,占全世界 1200 多種竹類的近一半。我國早期就有用原竹建造房屋的歷史,如湖南湘西的吊腳樓、西南傣族的“干闌式”竹樓等。竹子作為一種天然綠色環保材料,可以就地取材,大大降低建造成本。隨著科學技術的進步,以及國家綠色環保、低碳節能等可持續發展政策的推動,全生命周期均可實現與生態環境協調共存的竹結構是未來的發展方向之一。

研究?jī)?nèi)容

Research contents

1、竹結構材的研究和應用

       原竹本身存在的局限限制了其在現代建筑結構中的應用: 1) 原竹建造的房屋隨機性大,主要由于原竹直徑和長度本身的隨機性和不規則性,導致原竹建造房屋所采用的各構件尺寸隨機性大,因而房屋的詳細建造尺寸以及建造水平等隨機性大,技術含量低; 2) 原竹內中空,自身的直徑和長度有限且不規則,使用范圍有限; 3) 原竹因其隨機性和不規則性,無法進行標準化、工廠化大批量加工生產;4) 原竹的各向異性造成節點復雜。為了解決原竹隨機性、離散性大等問題,相關學者研發出工程竹材,對工程竹材的相關性能展開研究,并將其應用于建筑結構中。

       目前廣泛用于建筑結構中的工程竹材主要有兩大類,一類是重組竹,一類是膠合竹。重組竹是將竹材加工碾碎成竹絲束,經干燥后浸膠,再干燥到要求含水率,鋪放在模具中,經高溫高壓熱固化而成的型材。重組竹的物理力學性能均較木材優良,能夠滿足結構用材力學性能的要求,廣泛用于建筑結構中。膠合竹是對竹材膠合工程材料的統稱,用于建筑結構的主要是竹集成材和格魯斑膠合竹(Glubam)。竹集成材是一種單向平行膠合竹材(又稱為竹層積材),將竹子剖成竹篾,干燥后浸膠再干燥后,將竹篾按同一方向排列層疊組坯膠合而成。它具有很高的縱向強度和剛度,且目前可獲得較厚尺寸達 300 mm 的板坯,根據需要可裁成不同尺寸。竹集成材不論是力學性能還是可加工尺寸方面,均適合用作梁柱等受力構件。Glubam 是一種雙向竹纖維膠合竹,特點在于不同的受力構件可采用不同的纖維配比,充分發揮材料的力學性能。增加縱、橫纖維的比例,有利于提高 Glubam 的強度和材料的利用率,但不合理的比例會導致 Glubam 板的變形較大,橫向性能較弱。目前研究中應用最多的Glubam 板縱向纖維量與橫向纖維量之比為 4∶1,被廣泛用于梁、柱、墻骨架、桁架等結構體系。

       工程竹材作為建筑材料具有多個優勢: 1)原材料竹材屬于短周期可再生資源,一般 3 ~ 4 年便可用于建筑材料,且生態環保; 2) 竹材的能耗低,建造相同面積的建筑物,竹子的能耗是木材能耗的 1/3,是混凝土能耗的 1/8,是鋼鐵能耗的 1/50; 3) 竹材具有良好的固碳能力,從原材生長到產品成型,其碳排放值為負,且其固碳能力明顯強于木材,而傳統的水泥、鋼材和鋁材的碳排放量遠遠高于竹材和木材;4) 工程竹材力學性能優良,高于一般木材?；谏鲜鰞?yōu)勢,工程竹材應用于現代建筑結構中,有利于推動我國綠色建筑的發展。

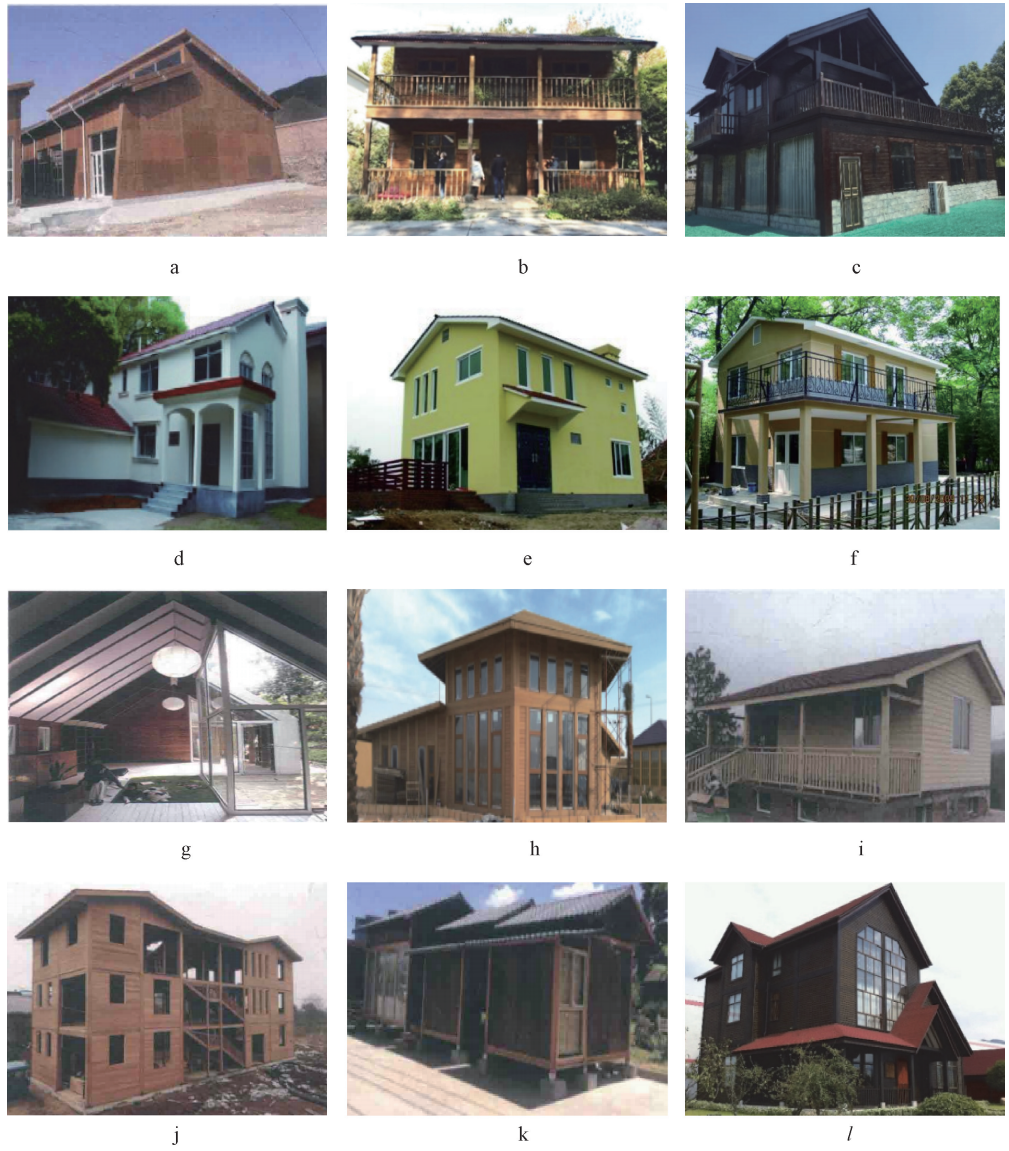

       2004 年,在國際竹藤組織、中國林業科學研究所和中國建筑科學研究院的合作下,在云南的屏邊小學建造了第一所以工程竹材作為建筑結構材的竹材校舍。隨后,工程竹材就不斷應用于建筑結構中,主要建筑結構應用如圖 1 所示。2006—2007年,第一次在北京昌平南口建造了框架結構的全竹結構示范房;2008 年,經南京林業大學張齊生院士和東南大學呂志濤院士牽頭,采用重組竹等現代工程竹材,在南京林業大學建造了一棟 2 層竹樓,作為現代竹結構抗震安居示范房,為汶川地震后村鎮住宅的重建提供了一個可供選擇的良好方案;同一時期,江西飛宇竹業股份有限公司在江西奉新縣建造了一座竹重組材別墅;2009 年,采用肖巖課題組自主研發的 Glubam 膠合竹和工程竹結構建造施工技術,在湖南大學建造了首座現代竹結構別墅;同一時期,在湖南省耒陽市又成功建造了蔡倫竹海公園別墅;2010 年,在國際竹藤組織的資助下,在北京紫竹院公園建成了一座竹結構示范房,用于竹產品展示和茶室;2012 年,武漢華中科技大學采用竹膠合材建成了“石榴居”;2014 年,江西貴竹有限公司在沙特建造了一棟 2 層竹集成材別墅;2016 年,湖南大學采用工程竹結構建造完成邵陽縣旗桿嶺農莊工程;2017 年,南京林業大學在白馬小區采用竹集成材成功建造一棟三層示范房;同一時期,國際竹藤中心成功完成福建永安竹質裝配式房屋示范工程的建造;2019 年,潤竹綠建公司采用重組竹材在河北尚義建造了一座竹屋別墅。雖然目前竹材工程的應用不斷提多,但由于工程竹結構的規范標準相對較少,導致工程竹的建筑結構推廣應用在一定程度上受到制約,因此,需要建立工程竹領域的相關規范標準,從而進一步促進工程竹材在建筑結構領域的廣泛推廣應用,形成理論指導實踐、實踐再提升理論的良性循環。

a—北京南口全竹示范房; b—南京林大 2 層竹樓; c—奉新重組材別墅;

d—湖南大學膠合竹別墅; e—湖南耒陽蔡倫竹海公園別墅;f—北京紫竹院別墅;

g—武漢華科大“石榴居”; h—沙特竹集成材別墅; i—邵陽縣旗桿嶺農莊工程

;j—南京林大三層示范房; k—福建永安竹質裝配式房屋; l—尚義竹屋。

圖 1 工程竹的建筑結構應用

2、螺栓連接的研究

       費本華等對主側材均為竹結構材的螺栓連接件的承載力和破壞模式進行了靜載試驗研究,結果表明,連接結構具有較高的強度、剛度和很好的延性,采用美國 NDS 設計標準中“5% 偏移法”計算單個螺栓承載力,作為設計標準是合理的。多螺栓連接中由于螺栓受力不均需引入折減系數,本研究中的折減系數為 95% 且破壞模式為主板、夾板和螺栓同時達到其極限承載力的理想破壞模式,因此試件具有很好的整體受力特征。

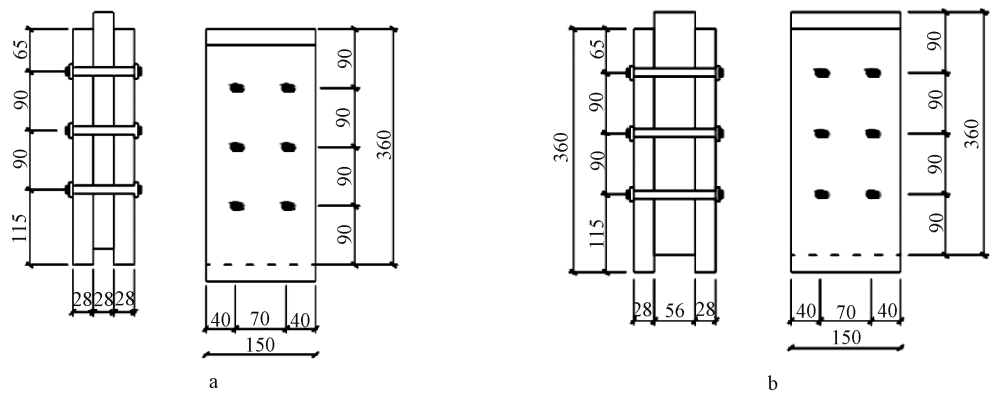

       為進一步研究主側材均為工程竹材的螺栓連接性能,楊瑞珍通過對膠合竹螺栓連接件的承載能力和破壞形態進行試驗研究(圖 2),得到了與費本華相同的研究結果。

a—中間主材厚 28 mm; b—中間主材厚 56 mm。

圖 2 膠合竹螺栓連接節點 mm

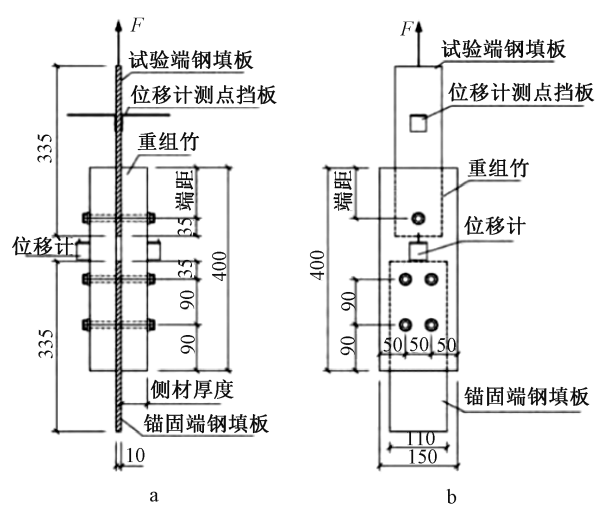

       周愛萍等通過對重組竹-鋼填板螺栓節點進行試驗研究(圖 3),結果表明:側材厚度增大,節點承載力、延性系數均增大,破壞模式由單純的銷槽承壓破壞變?yōu)橥瑫r(shí)發生螺栓受彎屈服和銷槽承壓破壞;當兩邊側材總厚度與螺栓直徑之比(厚徑比)為5 時,處于兩種破壞模式的臨界點;與側材厚度的影響相同,螺栓端距增大,節點承載力增大,存在臨界端距為 7 d (d 為螺栓直徑)。將試驗結果與中美規范節點承載力計算結果對比分析,發現 GB50005—2003《木結構設計規范》和美國木結構規范 ANSI/AF&PA NDS-2012 的計算結果偏于保守,誤差較大。

a—側視圖; b—正視圖。

圖 3 重組竹鋼填板螺栓連接節點

       王辰熙通過對鋼填板膠合竹螺栓連接進行試驗,進一步探究厚徑比、螺栓順紋端距、橫紋邊距、間距等構造因素對節點力學性能的影響,并提出鋼填板膠合竹多螺栓連接節點的承載力計算公式。

       相關學者也對工程竹鋼夾板螺栓連接節點進行了相關的研究,如 Yang 等對鋼夾板-glubam 單螺栓連接試件進行了試驗。結果表明:順紋試件均發生剪切屈服,橫紋試件發生凈截面拉斷,端距是決定順紋連接承載力的決定性因素,而邊距對橫紋連接的承載力影響更大,并且順紋連接比橫紋連接具有更高的承載強度和延性。同時采用“5% 偏移法”計算螺栓連接的屈服荷載,并根據試驗數據分析得出了螺栓連接承載力的計算公式。

       鐘永等對竹層積材鋼夾板螺栓節點進行承壓試驗和 ABAQUS 有限元模擬研究,試驗與有限元結果吻合良好,并分析了竹層積材厚度和螺栓直徑對節點剛度、屈服荷載和破壞形式等力學性能的影響。

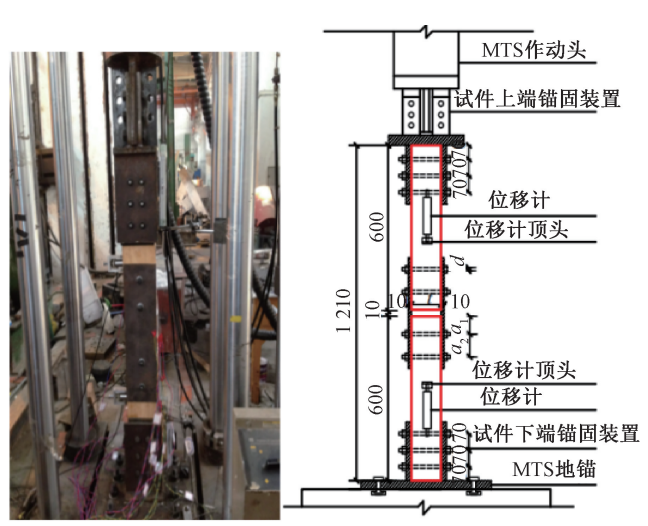

       崔兆彥等對重組竹鋼夾板螺栓連接進行受拉試驗(圖 4),進一步得出:隨螺栓直徑、端距和間距增加,螺栓連接承載力增加,當試件厚徑比為5.0 ~ 5.7 時,螺栓連接破壞形態為單鉸屈服模式,厚徑比為 8.0 ~ 10.0 時為雙鉸屈服模式,此結論與周愛萍等的研究結論不同。筆者分析原因認為主要是由于螺栓連接節點的形式不同造成的。將試驗結果與 GB 50005—2003、《木結構設計手冊》和 Eurocode 5 計算公式的計算結果對比發現,國內規范計算結果較為保守,Eurocode 5 計算公式具有更好的適用性。

圖 4 重組竹鋼夾板螺栓連接節點受拉試驗

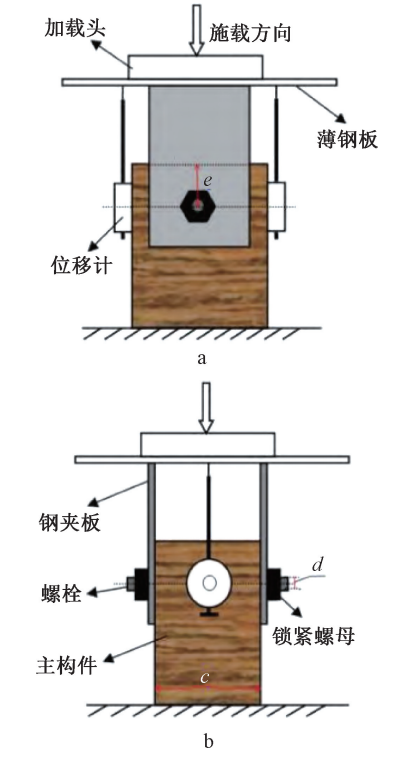

       在以上研究基礎上,李霞鎮等通過試驗對重組竹鋼夾板單螺栓連接受壓承載力進行理論分析(圖 5),得到節點承載力受螺栓直徑、主構件厚度和端距三因素共同影響,Foschi 理論模型能夠較為全面地反映節點整個受力過程。采用 GB 50005—2017《木結構設計標準》和 Eurocode 5 得到的計算值與試驗值之間均存在一定安全富余空間,但采用 GB 50005—2017 的計算誤差相對 Eurocode 5 較小,可以較好地預測重組竹-鋼夾板螺栓連接的承載力。此結論與崔兆彥等的研究不同,筆者認為主要原因是 GB 50005—2017 在 GB 50005—2003 的基礎上對螺栓節點承載力計算公式做了修正,使2017 版更適用于不同材質、不同強度等級的構件組合而成的連接節點,且 Eurocode 5 的承載力計算考慮了“繩索效應”,導致誤差偏大,因而 GB 50005—2017相比 GB 50005—2003 和 Eurocode 5,能較好地預測重組竹-鋼夾板螺栓連接的承載能力。

a—正視圖; b—側視圖。

注: e 為端距; d 為螺栓直徑; c 為構件厚度。

圖 5 重組竹鋼夾板螺栓連接節點受壓試驗

       相關學者對不同種類的螺栓連接形式進行了一定的研究,包括工程竹材螺栓連接、鋼填板螺栓連接以及鋼夾板螺栓連接等,考慮了螺栓直徑、螺栓端距、螺栓行距、螺栓間距等構造要求,以及鋼填板或鋼夾板厚度等多個影響參數,研究得到了不同參數對螺栓連接力學性能及破壞模式的影響規律,并通過將國內外木結構設計規范得到的計算值與試驗值進行對比分析,探究了不同木結構設計規范對工程竹結構螺栓連接的適用性。雖然在一定程度上木結構設計規范可以預測工程竹結構的承載力,但是采用木結構相關規范預測工程竹結構螺栓連接的承載力存在較大的誤差,分析認為雖然竹材與木材有一定的相似性,但是二者在宏觀和微觀構造上均存在本質的差異。由于目前工程竹結構的相關規范相對較少,因此有待對工程竹結構做進一步研究,盡快制定符合工程竹結構的相關規范標準,從而指導其工程設計和應用。

3、梁柱螺栓節點的研究

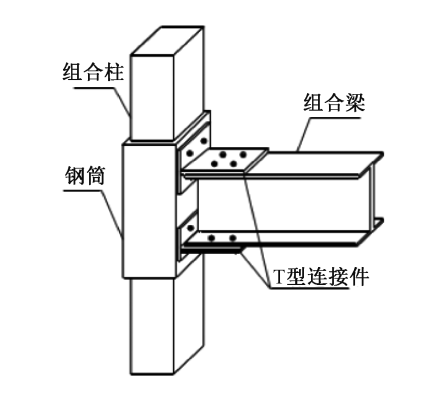

       李玉順等對鋼-竹組合結構梁柱邊節點進行了擬靜力試驗研究,節點采用鋼套筒、T 型鋼連接件和螺栓以實現組合梁柱之間的連接(圖 6),得到了梁柱節點的耗能系數、延性系數等抗震性能指標,在此基礎上進行節點區連接件理論轉角計算方法分析,得出螺栓強度等級和根數對節點核心區的剪切變形和組合梁柱節點的極限承載力影響不大,但節點區鋼套筒焊腳尺寸和加勁肋的設置變化對節點轉動剛度和抗震性能指標影響顯著。在此基礎上,為進一步研究此節點對鋼-竹組合框架結構抗震性能的影響,李玉順等建立 6 榀 2 層鋼-竹組合框架數值模型,對其進行了地震作用下的有限元分析,結果表明:其滯回曲線飽滿,抗震性能突出,提高節點處螺栓的強度和設置加勁肋能顯著提高鋼-竹組合框架的抗震性能。

圖 6 鋼-竹組合梁柱邊節點

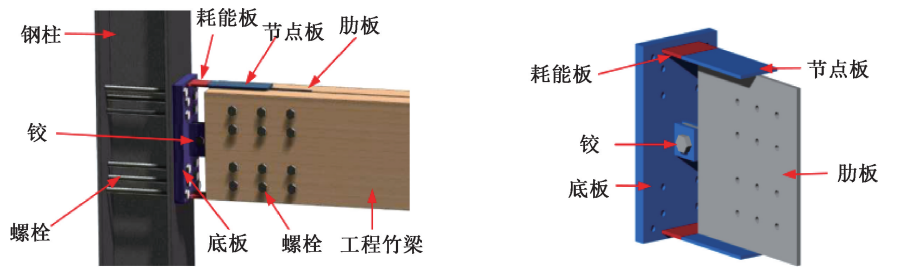

       Huang 等對鋼-竹組合梁柱連接節點做了進一步研究,提出了一種新型的鋼-竹組合框架半剛性連接的耗能裝置(圖 7)。通過對不同耗能板長厚比的連接節點進行循環加載試驗,發現框架的損壞可以限制在耗能板處,且具有足夠的初始剛度、強度和延性,并提出了連接承載能力的簡化公式,與試驗結果吻合較好。在此研究基礎上,Wang 等提出了該節點的恢復力模型,并通過有限元模擬驗證其有效性;為進一步驗證該耗能節點的抗震性能,對 5層 3 跨鋼-竹組合結構框架在地震作用下的時程分析進行了數值模擬。

圖 7 鋼-工程竹組合結構耗能節點

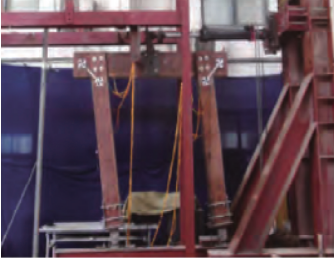

       根據實際工程中的應用,馮立等選取具有代表性的螺栓連接膠合竹梁柱框架試件(圖 8),通過試驗研究梁貫通式螺栓連接節點的抗剪承載力性能。結果表明,節點螺桿群中的螺桿受力不均,節點的破壞模式主要是膠合竹的撕裂,在構造合理的條件下,受力較小的螺桿也可參與抗震耗能。同時根據 GB 50005—2003 以及美國規范 ANSI/AF&PANDS-2012 計算出膠合竹螺栓節點抗剪承載力,將其與試驗結果對比,發現計算值均偏于保守。

圖 8 膠合竹結構梁柱螺栓連接節點

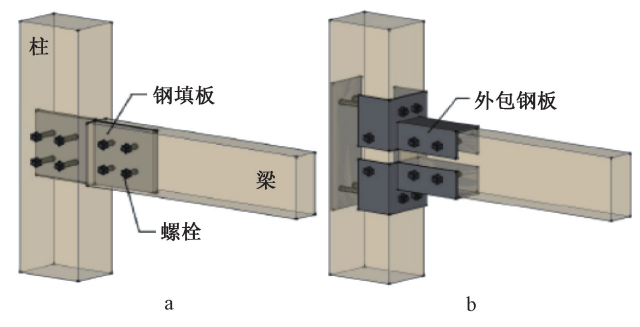

       在多螺栓連接受剪性能研究的基礎上,冷予冰提出多螺栓連接在彎矩和剪力共同作用下受力性能的研究,設計了鋼填板螺栓節點和外包鋼板螺栓節點兩種工程竹梁柱節點(圖 9),通過試驗對比分析得出,采用外包鋼板螺栓連接有利于增強節點的抗側性能。

a—鋼模板螺栓節點; b—外包鋼板螺栓節點。

圖 9 膠合竹梁柱節點

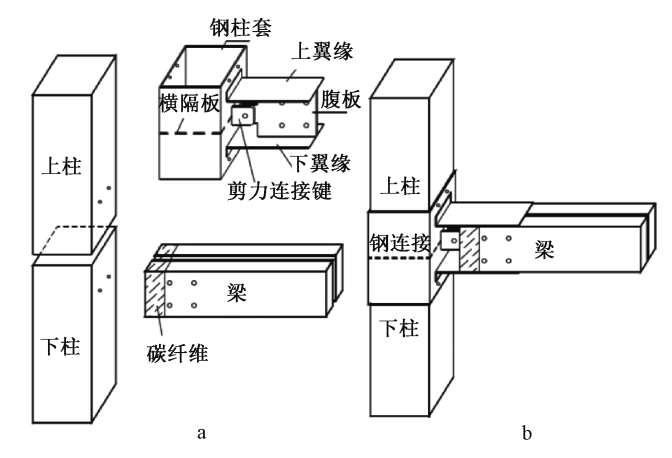

       以上研究的梁柱螺栓節點很好地解決了梁柱的連接,但不能同時解決柱柱連接的問題。周軍文等設計了一種既可以完成梁柱構件連接,又可實現柱子豎向連接貫通的新型裝配式節點(圖 10),通過試驗研究節點力學性能的影響因素及規律。結果表明:增加節點梁翼緣鋼板厚度既可以提高承載力,又可以增加節點的轉動能力;增加柱套鋼板的厚度可以提高節點的承載力和初始轉動剛度。在對節點靜載試驗研究的基礎上,周軍文等又進行了循環荷載試驗,研究不同柱套鋼板厚度對節點地震作用力學性能的影響,發現柱套鋼板越厚,節點的承載力和剛度越大,但耗能能力變差。

a—節點分解; b—節點連接。

圖 10 新型裝配式梁柱節點

       綜上,學者們對不同形式的梁柱螺栓連接節點進行了相關研究,分別探究了梁柱節點靜力性能和抗震性能的影響因素,以及不同因素對節點破壞模式的影響規律,結果表明,不同形式的節點通過控制影響參數均具備較好的抗震性能。但目前關于梁柱螺栓連接節點的承載力理論研究相對較少,現有研究中依據木結構規范得到的承載力計算值均與試驗值存在誤差。因此,未來可考慮對相關的梁柱螺栓節點進行深入的理論研究,得到適用于工程竹材梁柱螺栓連接節點承載力的統一的標準計算方法,從而指導相關梁柱螺栓連接節點的工程設計,有利于其在實際工程中的推廣應用。

4、螺栓連接的研究

       螺釘連接是工程竹材連接的基本形式之一,承受的荷載可分為兩個方向:垂直于螺釘桿的側向剪力以及平行于螺釘桿的拔出力,因此握釘力和側剪承載力是衡量螺釘連接節點性能的兩個基本強度指標。

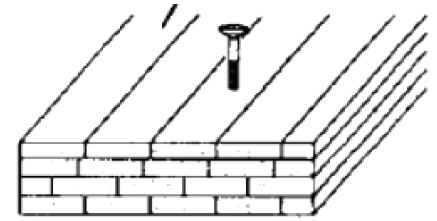

       李吉慶等通過對竹集成材的 3 種螺釘連接進行試驗(圖 11),研究得出螺釘種類對螺釘?shù)奈蔗斄τ绊戄^小,減小導孔直徑、提高擰入深度能顯著提高螺釘連接強度,并建議螺釘導孔直徑為螺釘公稱直徑的 80% ~ 90% 較合適。在此基礎上,劉學莘等采用相同的參數和試驗方法,對重組竹的握釘力進行了試驗研究,得到相同的結論,并建議重組竹的導孔直徑可設為螺釘公稱直徑的 75%。張恒旺也做了進一步研究并得到相同結論,但建議導孔直徑取螺釘直徑的 70%,同時提出順紋方向的握釘力比橫紋方向的差,握釘力隨著拆裝次數的增加而降低。

圖 11 竹集成材螺釘連接

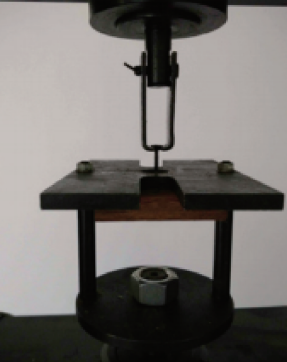

       Chen 等通過試驗研究重組竹螺釘連接的握釘力,如圖 12 所示。研究得出:螺桿直徑、螺桿類型和加載速率對握釘力沒有顯著影響,隨著導孔直徑的增大,握釘力減小,并建議導孔直徑為螺釘公稱直徑的 60% ~ 85%。

圖 12 重組竹材螺釘連接

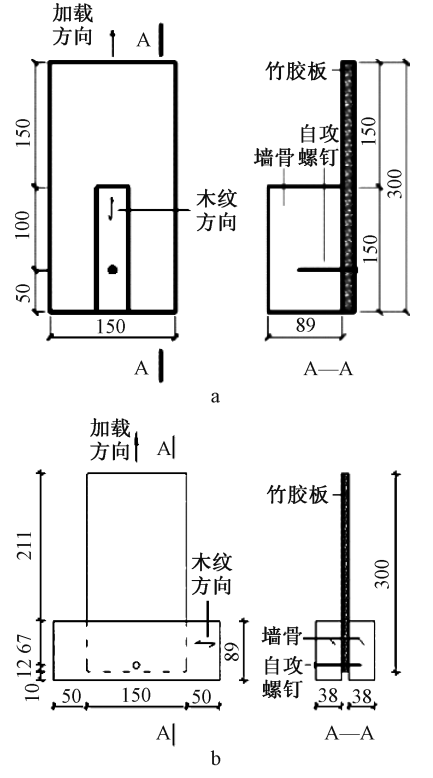

       鄭維等對竹膠板覆面剪力墻中釘連接的承載性能進行試驗(圖 13),其中,墻骨采用工程木材,竹膠板作為覆面板。研究發現:橫紋加載的極限承載力略高于順紋加載的,竹膠板厚度和板端距的變化對竹膠板覆面釘連接力學性能的影響不大;采用自攻螺釘?shù)闹衲z板覆面釘連接的彈性剛度和極限承載力約為采用普通圓釘、鋼射釘時的 4 ~ 5 倍,大大提高了竹膠板覆面剪力墻的抗側力性能。在此研究的基礎上,又增加一側墻骨,對墻骨-竹膠板-墻骨形式的竹膠板雙剪螺釘連接的承載性能進行了試驗研究,得到其承載力與單剪相同的結論,并提出我國 GB 50005—2017 預測的雙剪螺釘連接的屈服模式有較好的準確性,但計算的極限承載力偏低。

a—順紋加載; b—橫紋加載。

圖 13 竹膠板覆面剪力墻中釘連接

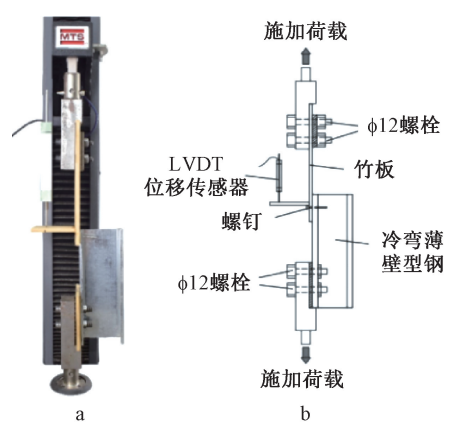

       Li 等對冷彎薄壁型鋼框架剪力墻與工程竹板覆面板釘連接進行試驗(圖 14),結果表明:隨螺釘直徑的增加,連接試件的剛度和峰值載荷均增加,但延性系數變化不大;隨螺釘端距的增加,峰值荷載增大,但剛度和延性系數變化不大;隨加載速率的增加,彈性剛度、峰值荷載和延性均減小;并提出工程竹板具有良好的力學性能,可以作為冷彎薄壁型鋼框架剪力墻結構的有效覆面板。

a—試驗加載裝置; b—加載示意。

圖 14 冷彎薄壁型鋼框架剪力墻與工程竹板覆面板釘連接

       與上述研究中主側材的選取不同,Sinha 等將竹集成材作為框架主材,刨花板(OSB 板)作為護面板,通過試驗研究了竹集成材-OSB 板螺釘連接的側向承載力。結果表明,屈服前平行于竹集成材墻骨纖維方向加載試件的承載力,比垂直于纖維方向加載的高。

       陳國等對主側材全部采用竹集成材釘節點做了進一步試驗,如圖 15 所示,研究釘連接構造要求對釘節點承載性能和破壞模式的影響,結果表明:釘節點的力學性能主要取決于端距和中距,而邊距和行距的影響較小;釘子構造要求的布置對破壞模式影響顯著,當滿足最小容許要求時,以銷槽承壓破壞模式為主,表現出較好的延性特征;并提出 Folz模型能較好地反映釘節點在各個受力階段的荷載-位移本構關系,而基于 Foschi 和 Hassanieh 模型預測的彈塑性階段的釘節點荷載-本構關系結果偏于保守。

圖 15 竹集成材釘節點

       綜上所述,相關學者已對工程竹螺釘連接進行了少量的研究,目前研究中根據螺釘受力方向的不同,可以分為螺釘抗拔連接和螺釘抗剪連接兩種。關于螺釘抗拔連接,現有研究考慮了螺釘直徑、螺釘種類、導孔直徑、螺釘錨固深度和擰入方向等多個因素,主要探究了不同因素對螺釘抗拔連接握釘力的影響規律,不同學者根據各自的研究結果分別給出了導孔直徑建議值的取值?，F(xiàn)有關于螺釘抗剪連接的研究多集中在竹材剪力墻覆面板的螺釘連接方面,研究結果表明,螺釘抗剪連接的承載性能和破壞模式主要受螺釘特性、螺釘端距等構造要求和加載方向的影響,并給出了螺釘連接相關構造要求的建議取值。

       進一步分析上述研究認為,目前螺釘連接研究存在一定的不足。首先,現有研究中所用的螺釘直徑通常較小,并且現有的螺釘抗拔連接多屬于家具領域的研究,螺釘直徑一般小于 6 mm 且錨固深度在 30 mm 以下,少見螺釘直徑 6 mm 以上及錨固深度 30 mm 以上螺釘連接的研究;其次,螺釘抗剪連接多集中在竹材剪力墻覆面板的螺釘連接方面,少見鋼夾板或鋼填板工程竹材連接形式的研究,并且未見梁柱結構螺釘連接節點的研究;另外,目前相對缺少相關的工程竹結構規范,現有研究中對螺釘連接抗拔承載力和抗剪承載力理論計算方法的深入研究也甚少。因此,未來有待對工程竹螺釘連接進行深入研究,通過理論分析得到承載力計算方法,并盡快制定相關的工程竹結構設計規范。

結  論

Conclusions

       目前研究中的工程竹結構的連接及梁柱節點主要是螺栓連接,集中于螺栓連接性能、梁柱螺栓節點力學性能的研究,但螺釘連接的研究還比較少。本文主要結論和展望如下:

       1) 目前的研究中,關于工程竹材螺釘連接節點的研究相對匱乏,尤其是對于將螺釘連接節點應用于工程竹梁柱等框架結構及鋼-竹螺釘連接的研究更少,因此這方面的研究有待進一步深入。

       2) 目前工程竹結構的相關設計規范較少,節點的設計基本依據國內外木結構的相關規范進行,雖然竹結構與木結構類似,但通過研究發現,現有連接形式的受力機理不夠明確,對于不同的節點連接形式,木結構相關規范沒有普適性,并且竹材和木材在本質上具有一定的差別,采用木結構設計存在較大的誤差。因此,建議下一步通過大量的試驗和理論研究,確定符合工程竹材的設計理論和計算體系,為建立工程竹結構相關設計規范提供依據。
