摘  要

    對于鋼結構的梁柱節點,彎矩-轉角曲線是判斷其承載力的重要依據,也是工程設計重要的參考指標。一般情況下,節點的彎矩-轉角曲線具有上升段和下降段,因而極限承載力可直觀得出,即為彎矩-轉角曲線的峰值點。而對少數曲線,則只具有上升段,即隨著轉角的增大彎矩一直增加,因而不具有峰值點。對于這類曲線,承載力的確定方法需要進一步深入研究,因而將討論節點彎矩-轉角曲線的位移限制取值方法,用于決定節點的承載力。

    首先總結了現有規范及相關研究中,鋼管結構梁柱節點極限的位移取值方法。主要包括兩類,一是通過主管位移進行取值,另一是通過支管位移進行取值。通過主管位移取值的方法主要有 CIDECT 法,即以主管變形量為其直徑的3%時作為極限狀態;Lu 方法中基于 CIDECT 法改進,即引入了主管變形量為其直徑1%時對應的荷載,將該荷載與 3%所對應的荷載進行比較,當3%對應荷載大于 1%對應荷載的 1.5 倍時,取 1% 對應荷載的 1.5 倍作為極限荷載,反之則取 3%對應荷載作為極限荷載;二倍剛度法(TEC),即過原點做斜率為初始剛度一半的直線,與曲線的交點即為極限。通過支管位移取值的方法主要有 Yura 法,該方法將支管看作施加均布荷載的簡支梁,以梁跨中處應變達到材料屈服應變的 4 倍時作為極限狀態。其次針對 Yura 方法沒有在規范中采用的情況,通過圓鋼管節點試驗和有限元模擬進行該方法的驗證。最后以方鋼管柱-工字梁節點為例探究了以上 4 種不同取值方法的應用效果,設計了 4 組試驗并進行了相應的有限元模擬。在比較試驗和模擬結果以確定模擬的可靠性后,基于有限元模擬結果對以上不同方法的極限轉角取值進行分析。

    結果表明:Yura 方法在鋼管柱-工字梁節點中應用具有可行性;對于鋼管柱-工字梁節點,Lu 方法得出的結果相對保守,且操作復雜;二倍剛度法需要節點完整的彎矩-轉角曲線,且同樣操作復雜,而且容易出現誤差,因而適用性有限;CIDECT 和 Yura 方法相對而言操作簡便,只要確定主管或支管的直徑即可估算出極限位移,且這兩種方法得出的極限轉角差異較小。因而,建議用這兩種方法計算其各自對應的極限轉角,取其中較小的轉角來確定極限承載力。

0 引 言

    對于鋼結構梁柱節點而言,彎矩-轉角曲線是判斷節點承載力并用于工程設計的重要依據。典型的彎矩-轉角曲線如圖 1a 所示,這類曲線具有下降段,因而可以很明顯地看出其峰值點,極限荷載即可直接得出。然而,對于另一種彎矩-轉角曲線(如圖 1b 所示),這類曲線一直呈現單調遞增的趨勢,因而峰值點位置無法具體確定,對于這種情況,則需通過某種位移限值來確定該節點的極限承載力。

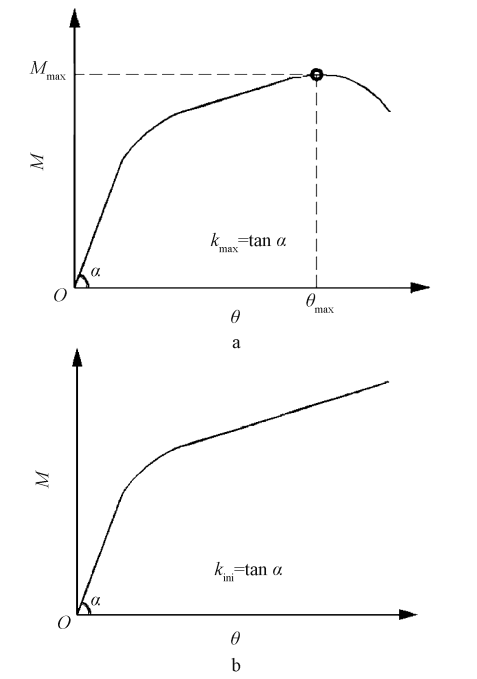

a—典型 M - θ 曲線; b—無下降段的 M - θ 曲線。

圖 1 梁柱節點彎矩-轉角曲線示意

    目前,國內外規范對于鋼結構梁柱節點的極限定義較多通過荷載控制的方式,少數采用位移控制方式。我國 JGJ/T 101—2015《建筑抗震試驗規程》在擬靜力試驗章節中,規定了在骨架曲線的下降段達到最高點(即峰值荷載)的 85% 時所對應的位移為極限位移。這種方法要求節點試驗過程中出現荷載峰值。對于國外規范,如美國規范 ANSI/AISC 360-10、北美規范 AISI、歐洲規范 EC4 和澳大利亞規范 AS1538 等,這些規范提供了梁柱節點在受拉、受壓、平面內彎曲和平面外彎曲情況下極限荷載的計算公式。對于通過荷載控制以確定節點承載力的方法,往往需要進行大量計算。而采用位移控制的方法,則可以直觀地以構件變形量作為節點是否達到極限承載力的依據。對于這方面的研究,國內尚沒有相關規范提及。國外涉及到相關方面的規范同樣相對較少,典型的代表有《國際空心管結構指南》(CIDECT),該指南將主管變形量達到主管直徑的 3%時作為極限狀態,并且應用較為廣泛,例如 Lan 和 Cai 等學者均使用了此方法應用于節點的研究當中。此外是英國規范 BS7910 和美國機械工程協會標準 ASME 提出的二倍剛度法(TEC)。

    除規范外,部分學者也進行了相關研究。國內方面,強旭紅以四參數指數模型為基礎,基于組件法和等效 T 型連接,提出了抗彎極限承載力的計算方法,用于預測高強鋼端板連接節點的彎矩-轉角曲線(包括常溫、火災下和火災后三種情況),并對曲線進行合理截?cái)唷８叱瑒t在考慮損傷的基礎上,探究了 N 形相貫節點的極限承載力,并對影響節點的各類參數建立相應模型,以確定這些參數對節點受力性能和破壞形態的影響。薛彥濤基于等能量原理,在我國抗震試驗規范基礎上,提出了擬合骨架曲線的雙線性法。這種方法在確定極限承載力時也需要明確峰值點。國外方面,Lu 提出一種廣義的位移控制方法,該方法以 CIDECT 的標準為基礎進行改進,分別判斷主管變形在其直徑 1%和 3% 時所對應的荷載之間的關系,確立極限位移,這種方法適用于大部分焊接管節點。Zhao 則對Lu 的方法進一步討論,并分別與原規范、澳大利亞規范和北美規范進行了比較。Koral 通過有限元模擬提出了一種極限定義方法。Yura 則根據支管極限應變準則提出位移控制標準。

    對于鋼管結構的梁柱節點而言,這些方法適用于焊接節點。而對于其它節點形式,如采用螺栓連接的鋼管節點,則尚未有明確的位移控制標準。在實際工程中,相比于焊接,采用螺栓連接的構件加工和現場裝配效率更高,且更為環保。因此,本文將以現有鋼管節點規范和相關研究的基礎上,進一步討論螺栓連接的方鋼管柱-工字梁節點極限轉角取值方法。首先進行節點試驗,獲取相應的彎矩-轉角曲線,并對試驗進行有限元模擬,比較模擬與試驗結果確保有限元方法的可靠性。之后基于模擬結果對彎矩-轉角曲線進行深入研究,采用不同方法得出極限轉角進行比較,最終確定適用于該類節點的極限承載力確定標準。

1 鋼管節點位移限值取值方法

1.1 通過主管取值的方法

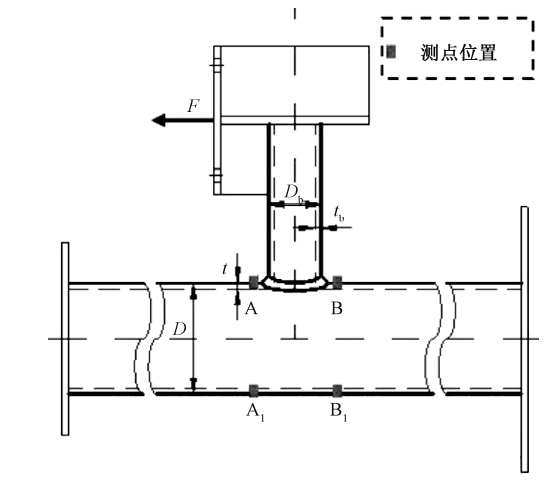

    CIDECT 規范中提到了以主管變形為基準的極限荷載確定方法。如圖 2 所示,定義 B 點和B1 點之間的變形差 ΔB 作為主管變形量,則該變形達到主管直徑 (D) 的 3%時即為極限狀態。

圖 2 主管變形的定義

    Lu 、Lie 和 Zhao 等學者同樣提到了以0.03D 作為變形極限的確定方法。而 Lu 則進一步提出了一種改進方法,根據荷載-位移曲線的特性,分為 3 種情況進行討論,如圖 3 所示。可知:

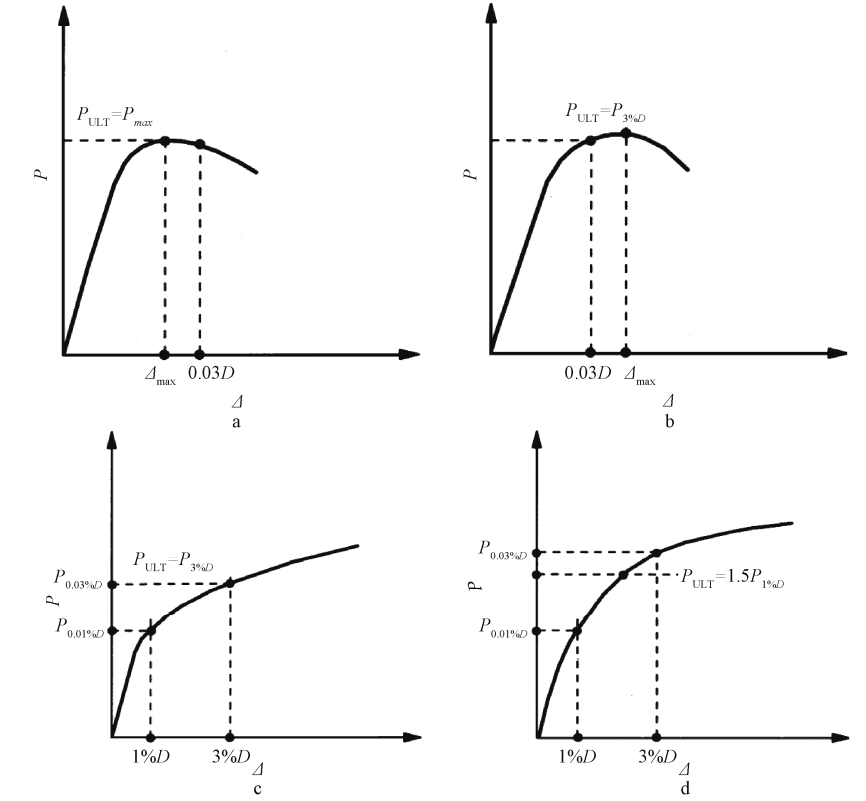

a—Δmax < 0.03D ; b—Δmax > 0.03D ; c—P0.03D<1. 5P0.01D; d—P0.03D >1.5P0.01D。

圖 3 Lu 的極限位移準則

    1) 如果曲線峰 值點對應的主管位移小于0.03D ,則取峰值點處的位移作為極限位移,如圖 3a所示;反之,峰值點對應的主管位移大于 0.03D 的情況下(圖 3b),則需要通過比較主管位移為 0.01D和 0.03D 時的荷載關系以確定極限點。

    2) 當 0.03D 所對應的荷載不大于 1.5 倍的 0.01D荷載的情況下,取 0.03D 作為極限點,如圖 3c 所示。

    3) 當 0.03D 對應的荷載大于 1.5 倍的 0.01D對應荷載時,則取 0.01D 對應荷載的 1.5 倍作為極限荷載,此時的位移作為極限位移,如圖 3d 所示。

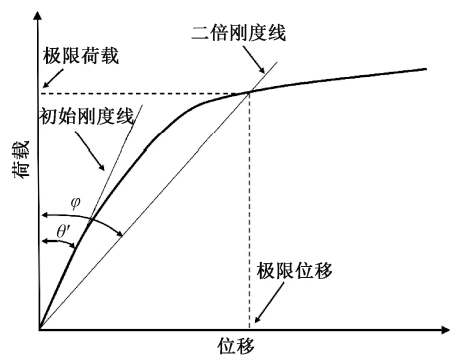

   二倍剛度法(TEC)也是一種基于主管變形的極限位移判定方法,如圖 4 所示。在荷載-位移曲線中確定了初始剛度后,再過原點作斜率為初始剛度一半的直線,與曲線的交點即為極限點。該方法的提出源于英國規范 BS7910,而后期有研究表明,這種取法相對于原規范略為保守。之后,美國 ASME 規范也提到了這種方法,該規范運用于機械制造領域。

圖 4 二倍剛度法

1.2 通過支管取值的方法

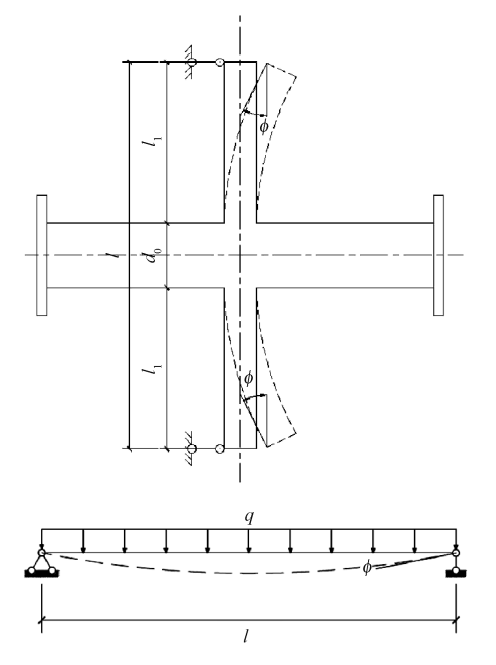

   Yura 等提出了一種以支管變形為基準的極限轉角取值法。如圖 5 所示,將支管看作施加均布荷載的簡支梁,以跨中處梁的應變達到材料屈服應變 4 倍時作為極限,則有:

   式中: σmax 為支管跨中處最大正應力; εmax 為相應最大正應變,這里取 4 倍的材料屈服應變,即 4εy ; fy,0為材料屈服強度; E 為材料的彈性模量; Mmax 為支管跨中處根據最大正應力計算得出的相應最大彎矩; qmax 為最大彎矩對應的荷載集度; ?max 為最大彎矩對應的轉角; I 為支管橫截面的慣性矩; ymax 為支管橫截面的慣性半徑,取支管外徑 d1 的一半; l 為支管長度。

圖 5 Yura 計算假定

    由此可以看出,極限轉角 ?max 的大小除了和材料強度及彈性模量有關外,只與支管的長細比 l / d有關,而與截面慣性矩 I 無關,這將為該方法推廣到其他形式的梁柱節點提供了可能。

    由于 Yura 方法尚未在國內外現有規范中采用,因而將通過圓管的節點試驗和有限元模擬得到節點的實際承載力,進一步與 Yura 方法得出的限值進行比較,驗證該方法的可行性。

2 圓鋼管節點試驗和有限元模擬

2.1 試驗方案

    設計了三組共 6 件參數不同的圓鋼管節點進行有無加勁肋時的對比試驗。每個試件的主管外徑均為 300 mm,長度均為 1800 mm。對于加勁肋而言,根據相關研究,影響加勁肋加強效果的主要幾何參數是支管與主管的外徑之比即 β 值,因此將該值作為不同試件的變量參數。各試件尺寸示意如圖 6所示,具體尺寸如表 1 所示。而對于其中的 l0、d0 、t0 、t1 和 ta 這幾個參數,所有試件均采用 1800,300,8,8,8 mm,故不在表中列出。

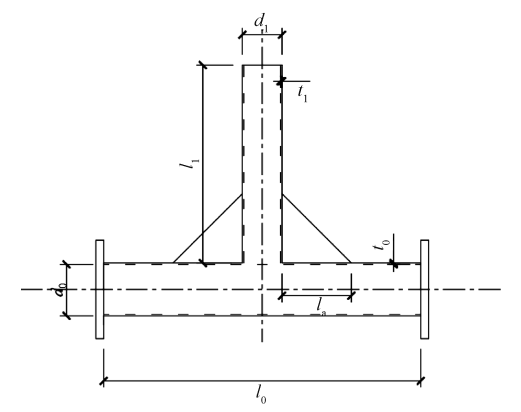

圖 6 試件參數

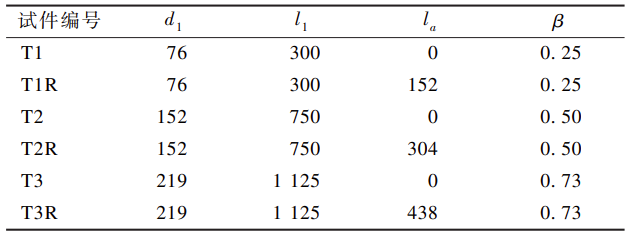

表 1 試件尺寸     mm

    對于試驗裝置,采用自主設計的兩根“一”字形臥式反力梁作為加載框架。為保證試驗時的支座約束情況與實際工程中相同,將主管兩端利用連接構件固定在一根反力梁上,同時將千斤頂固定在另外一根反力梁上,將支管端部作為加載點進行加載,兩根反力梁均通過地錨孔和錨栓固定在地面上。為滿足支管端部鉸接的邊界條件,千斤頂加載端采用球鉸連接。千斤頂采用 100 t 級,且采用電液伺服加載系統對千斤頂進行控制,減小安全隱患同時保證加載的準確性。加載過程中實時記錄千斤頂?shù)妮S力和行程,作為試件所受荷載和位移,將荷載與支管長度的乘積作為彎矩,位移與支管長度的比值作為轉角,得出試件的彎矩-轉角曲線。試驗裝置如圖 7所示。

    對于有加勁肋的試件,材料屬性包括主管、支管和加勁肋三部分;其余試件材料屬性只包含主管和支管,具體的材料力學性能如表 2 所示。

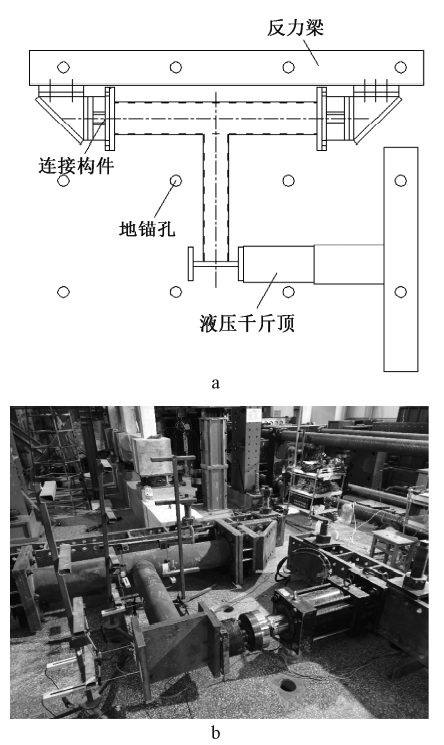

a—試驗裝置示意圖; b—現場實際裝置。

圖 7 試驗裝置

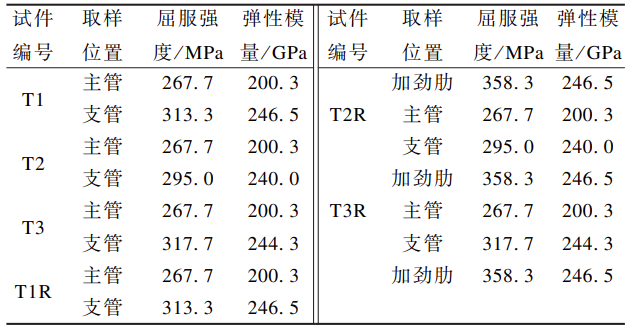

表 2 材料屬性

2.2 有限元模擬

    采用 ANSYS 軟件進行有限元模擬,利用該軟件 APDL 模塊可實現基于命令流的參數化建模分析。各組模擬均采用殼單元 Shell 181。材料屬性采用材性試驗的數值。對于網格劃分,主管兩端的區域網格尺寸為周長的 1/32;支管端部區域網格尺寸為截面周長的 1/16;并在應力集中較為嚴重的節點核心區進行了網格加密處理,以提高計算精度。以T3 和 T3R 為例,有限元模型如圖 8 所示。

a—T3; b—T3R。

圖 8 有限元模型

2.3 結果與討論

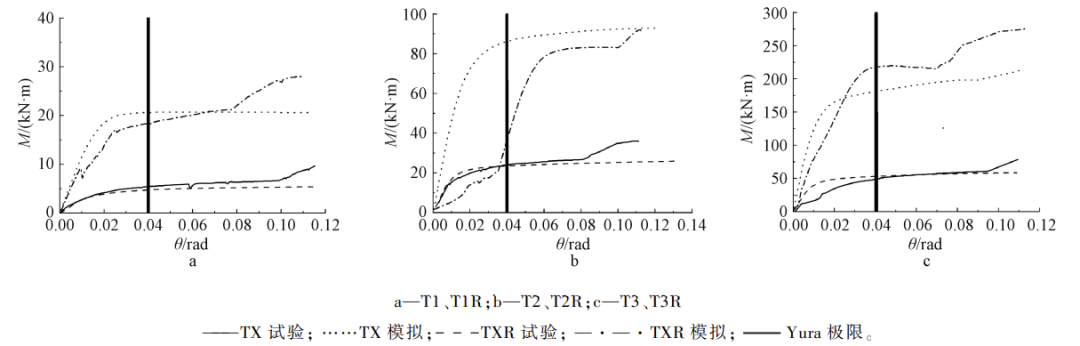

    試驗和有限元模擬的彎矩-轉角曲線如圖 9 所示。其中,試件 T2R 的試驗曲線存在嚴重畸變,初步判定為主管梁端的連接板與嵌固端、支管端的加載板與千斤頂之間貼合不夠緊密,從而在加載過程中產生了相對滑動。因此,該試件將通過模擬曲線進行討論。節點的 Yura 轉角已在圖 9 中標出,可以看出,各組試件的 Yura 轉角均接近于 0.04 rad,此時對應的荷載雖均已接近峰值。說明采用 Yura 方法確定圓管的承載力具有一定可行性。

圖 9 曲線對比

    對于圓管以外其他形式的節點,從理論而言(如式(1d)所示),Yura 方法的極限轉角取值只與支管的長細比有關,而與其截面慣性矩?zé)o關,即支管的形狀不影響該方法的取值結果。而在實際工程中,采用方鋼管 柱和工字形梁的結構形式應用更為普遍。因此,本文將對 Yura 方法在方鋼管柱-工字梁節點中的應用進行研究, 同時與 CIDECT、Lu 和 TEC 這些基于主管的取值方法進行對比,以確定適用于方鋼管柱-工字梁節點的取值方法。

3 方鋼管柱-工字梁節點極限轉角取值

3.1 方鋼管柱-工字梁柱節點試驗和模擬

3.1.1 節點試驗

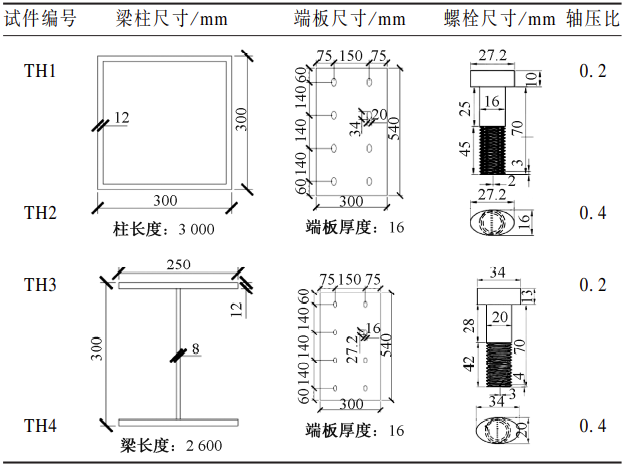

    設計了 4 組方鋼管柱-工字鋼梁組合試件,工字梁和方鋼管柱的連接采用一種新型單邊螺栓。該螺栓頭為橢圓形,其長短軸比參考現有研究的最佳取值即 1.7,相對應地在工字梁端板和方鋼管柱待連接部位開同樣尺寸的橢圓孔,連接時將螺栓的橢圓頭插入孔中,然后旋轉螺栓 90°即可使螺栓鎖緊,如圖 10 所示。這種螺栓具有構造形式簡單、拆裝方便等優勢。各組試件的區別在于螺栓尺寸和柱施加的軸壓,如表 3 所示。試驗裝置如圖 11 所示。

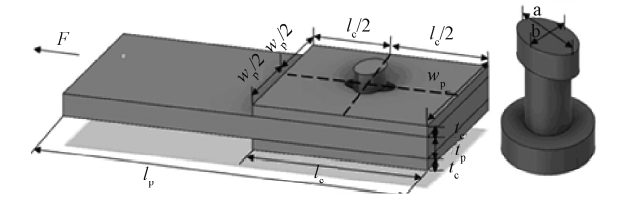

圖 10 新型單邊螺栓連接示意

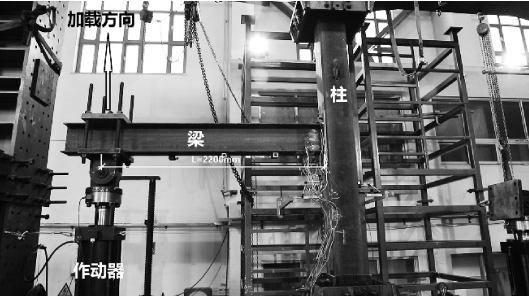

圖 11 試驗裝置

表 3 各組試件參數

    該裝置通過梁端的作動器提供推力,從而在節點處產生彎矩,其大小為作動器推力和作用力臂(2200 mm)的乘積。柱的軸力則通過頂部的液壓千斤頂 施加。試驗的加載控制和數據采集采用MTS 系統。作動器最大推力為 1000 kN,加載采用勻速的方式, 速率為 11 mm/min (即 0.005 rad/min),數據采集頻率為 10 Hz。加載過程中實時記錄作動器的軸力和行程,作為試件所受荷載和位移,將荷載與支管長度的乘積作為彎矩,位移與支管長度的比值作為轉角,得出試件的彎矩-轉角曲線。

    試件的材料包括端板、梁翼緣、梁腹板、柱和螺栓五種材料。螺栓采用 10.9 級,其余材料則進行了相應的力學性能試驗,其性能指標如表 4所示。

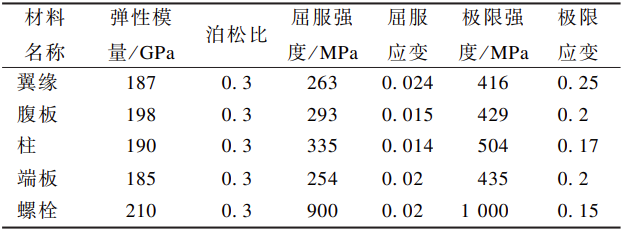

表 4 材料屬性

3.1.2 有限元模型

    采用有限元軟件 ABAQUS 對 6 組試驗進行模擬。每組模型包含 6 個部件:方鋼管柱、工字梁、端板、螺栓頭、螺栓桿和螺母。材料屬性采用材性試驗的數值。所有部件的網格劃分均采用 C3D8R 單元,且單元尺寸采用軟件默認提供值,則每組模型的網格數量在 25000 ~ 30000 之間。模型的裝配效果如圖 12a 所示。將模型節點處進行放大可更清楚看到節點的細部構造,如圖 12b 所示。對于部件之間的接觸,螺栓頭與螺栓桿、工字梁和端板設置為綁定,端板與鋼管柱、螺栓與螺栓孔壁、螺栓頭與端、螺母與螺栓桿以及螺母與鋼管內壁均設置為法向硬接觸、切向摩擦。參考我國鋼結構標準,摩擦因數設定為 0.3。分析步則設置為 3 步,第 1 步施加螺栓預緊力,第 2 步施加柱軸壓荷載,第 3 步則通過設置位移進行梁端加載。

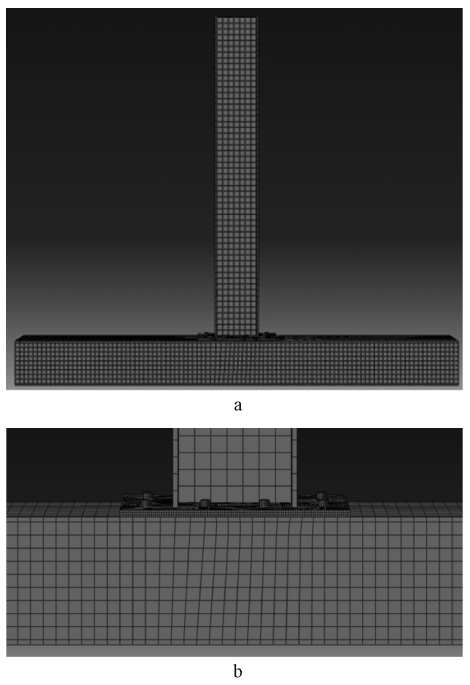

a—整體模型; b—節點構造。

圖 12 有限元模型

3.1.3 試驗和模擬結果比較

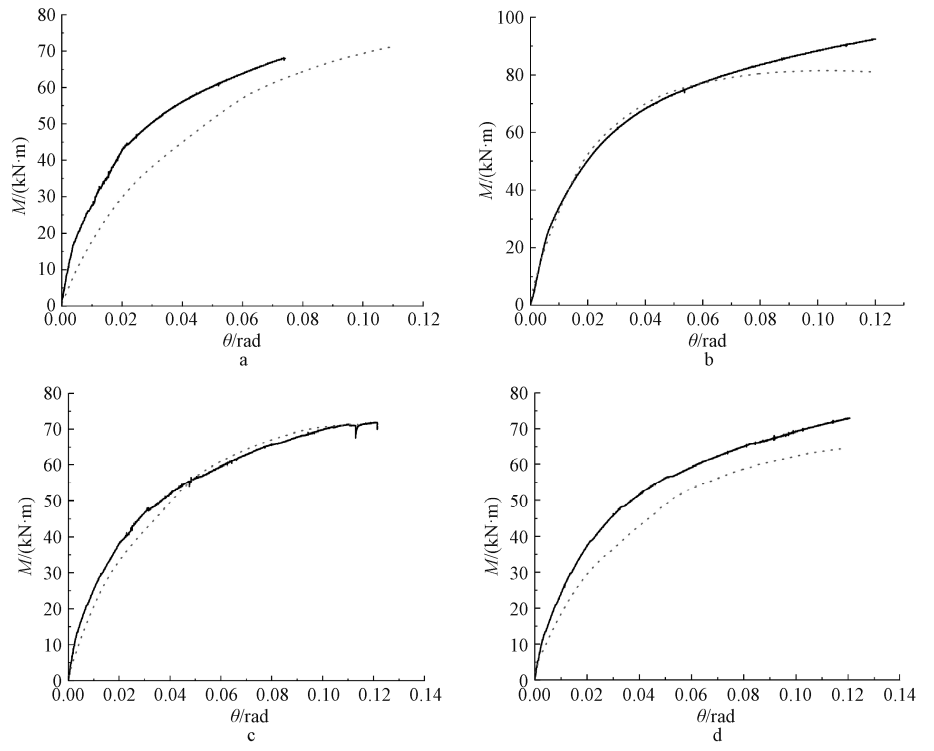

    對有限元梁轉角和梁端彎矩結果進行提取,形成彎矩-轉角曲線,用于與試驗比較。圖 13 為各組試件試驗和模擬的彎矩-轉角曲線。可以看出,有限元模擬與試驗的情況接近,模擬具有可靠性。因此,本文將采用有限元模擬結果作為分析和討論的依據。

a—TH1; b—TH2; c—TH3; d—TH4。

———試驗; ……模擬。

圖 13 彎矩-轉角曲線對比

3.2 極限位移取值結果

3.2.1 通過主管取值的結果

    從有限元模擬結果中提取主管(即方鋼管柱)的變形差 ΔB, 參考圖 2 節點的定義方法,此處梁根部下翼緣中點對應的位置作為 B 點,在主管背面與之相對應點作為 B1 點。將 ΔB 與主管直徑(此處即取為主管邊長)的比值多作為位移,梁端彎矩作為荷載,建立主管的荷載-位移曲線,如圖 14 所示。按照 CIDECT 方法,取橫坐標為 3% 時候的點作為極限點;而根據 Lu 的方法,則需要進一步和1%處的荷載相比較;二倍剛度法則是需要確定初始剛度,進而確定極限點。這些方法得到的極限位移如圖 15 所示。

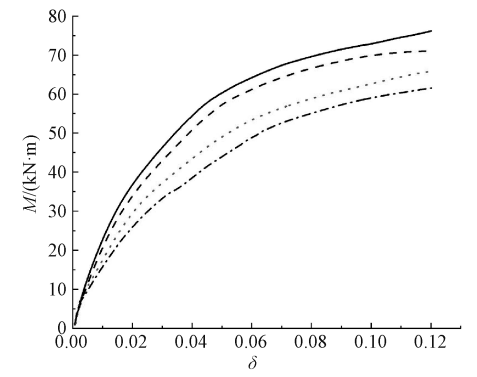

———TH1; ……TH2;— — —TH3; —·—·TH4。

圖 14 主管荷載-位移曲線

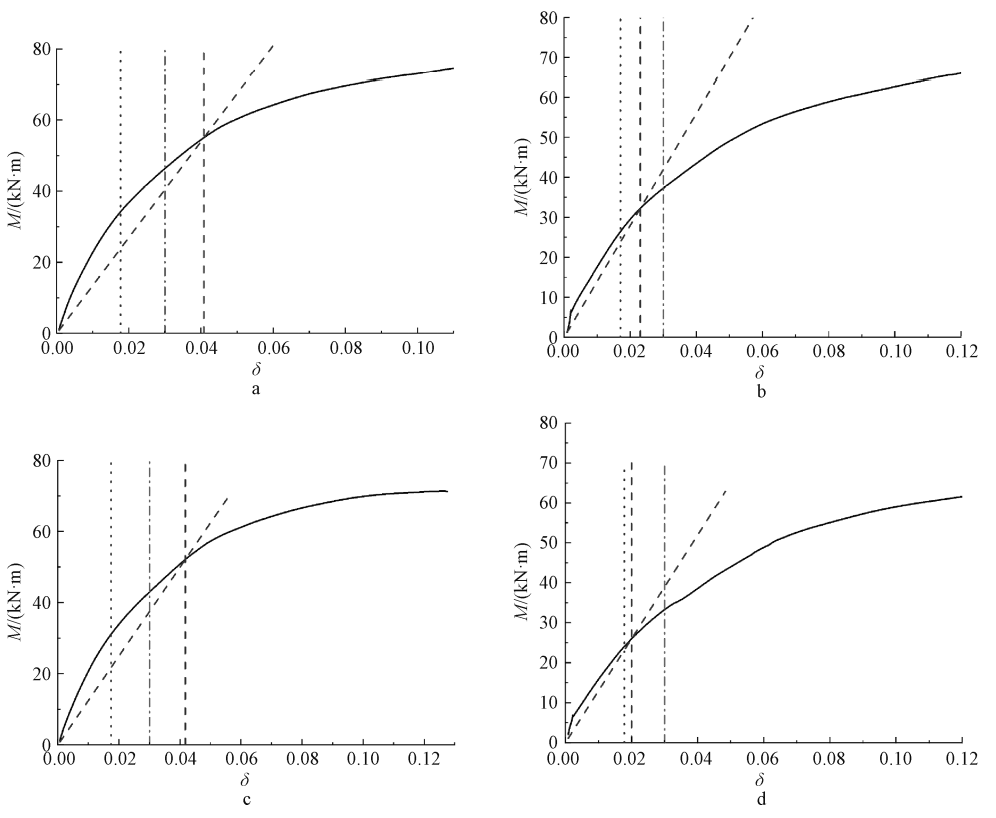

a—TH1; b—TH2; c—TH3; d—TH4。

—·—·CIDECT; ……Lu; - - -TEC 。

圖 15 不同主管取值法得到的極限位移

3.2.2 通過支管取值的結果

    采用 Yura 法 對圖 13 中各組試件的彎矩-轉角曲線進行極限轉角計算。對于支管長度,取作動器荷載到梁根部的力臂長度,即 2200 mm;對于支管直徑,這里取為工字梁高, 即 300 mm。則由式(1d)可以求得極限轉角 ?max 為 0.0289 rad。需要注意的是,這里的位移與支管(即梁)有關,而前述基于主管的取值方法其位移與主管(即柱)有關。因此,將 Yura 法與前述主管取值方法相比較時,還需要統一比較標準。如所有方法均按梁端轉角進行取值,即對于那些主管取值的方法,只需要進一步建立 δ 和 θ 的關系,即可實現統一比較標準。而 δ 與θ 之間的關系可由有限元模擬結果得出。

3.2.3 極限位移取值方法對比

    以上不同取值方法得到的極限位移如表 5 所示。這里對于主管取值法,其極限位移也轉換成了對應的梁轉角,以便進行統一比較?？梢钥闯?Lu的取值方法得到的極限轉角是最小的,且約為CIDECT 結果的 60%。這是由于 Lu 的方法對于主管(即柱)而言,梁轉角為 3% 時所對應的荷載已大于梁轉角為 1%時對應荷載的 1.5 倍,因此極限轉角不再取 3%,而是介于 1% ~ 3%的一個數。而各組結果均有 Lu 的極限轉角為 CIDECT 極限轉角的60%,說明 Lu 的極限轉角對應的結構實際上還處于彈性階段。因此,將 Lu 作為極限位移取值的方法,顯然較 為保守。且該方法的操作計算量大,相對繁瑣。

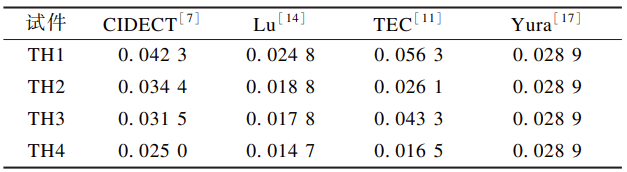

表 5 不同方法得到的極限位移     rad

    而對于二倍剛度法,從表 5 中不難看出,各組件試件的極限轉角差異很大。對于軸壓比較小的情況,其取值是所有方法最大的。而當軸壓比較大時,取值則介于 Lu 和 CIDECT之間。因而,將該方法進行推廣,其可靠性還需要進一步研究。

    對于 Yura 和 CIDECT 方法,這兩種方法都是直接以某個構件的即時變形值去判斷。即已知構件尺寸后可直接得出極限位移或轉角,而不必將位移-荷載曲線提取出來后再進行分析,因而操作簡單。由于這兩種方法的區別在于判斷的標準為不同的構件,因而得出的結果也會有所差異。由表 5 可知,除 TH1 試件以外,其余情況 CIDECT 的限值與 Yura 限值接近。隨著軸壓比的增大,CIDECT 限值相應減小,證明了軸壓比的增大對柱更為不利,其中 TH4 試件也出現了 CIDECT 限值小于 Yura 限值的情況。因而可以考慮這兩種方法分別計算出各自的限值,取其中的較小值作為節點的極限轉角。

4 結 論

本文討論了螺栓連接方鋼管柱-工字梁節點極限承載力的取值方法。參考了鋼管節點的不同取值標準,包括現有規范和相關研究,總結了 CIDECT、Lu、二倍剛度和 Yura 等方法,對于其中的 Yura 方法進行了圓鋼管節點實驗進行驗證。為了進一步研究這些方法對方鋼管柱-工字梁節點的適用性,設計并開展了 4 組節點試驗,并對這些試驗進行了有限元模擬。在比較試驗和模擬結果以確保有限元模擬的可靠性后,采用有限元結果進行不同方法的極限轉角取值。經比較, Lu 的方法相對保守且操作復雜;二倍剛度法不僅操作復雜,而且容易出現誤差;CIDECT 和 Yura 方法則操作簡單,且這兩種方法之間的差異相對較小。因此,本文建議用這兩種方法計算其各自對應的極限轉角,取其中較小的轉角來確定極限承載力。
