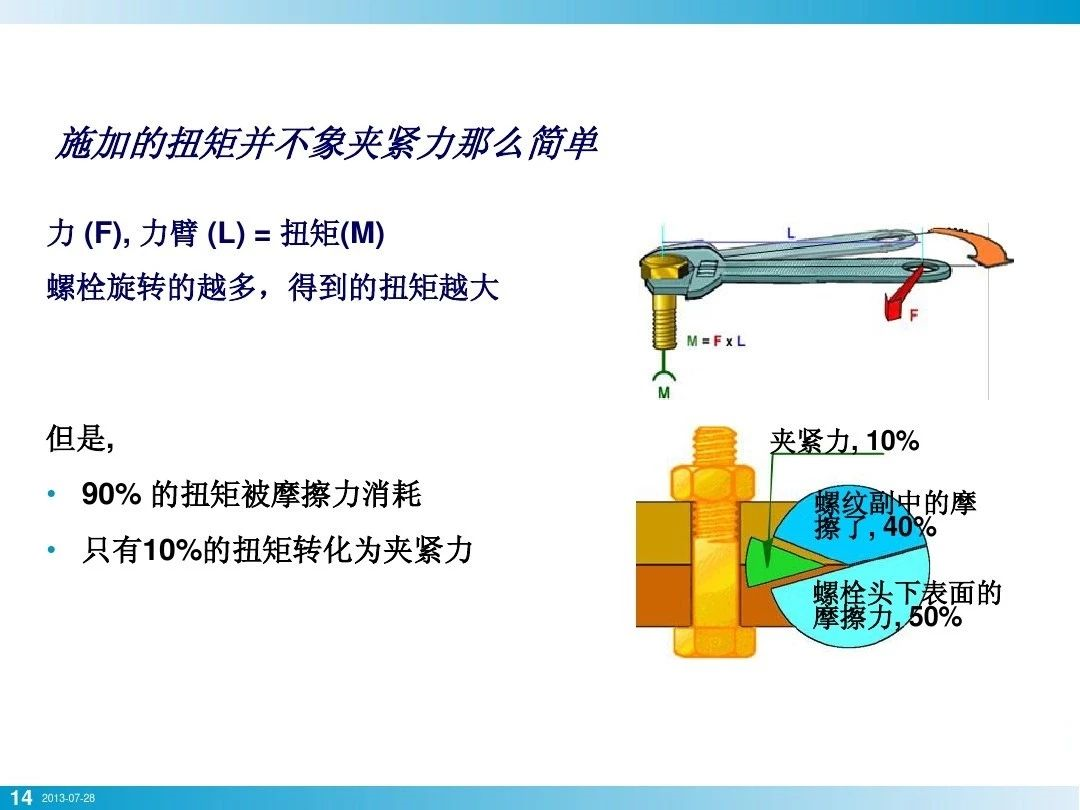

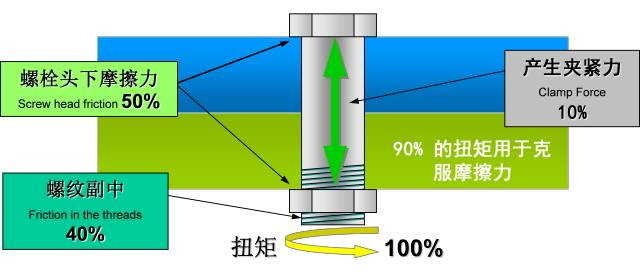

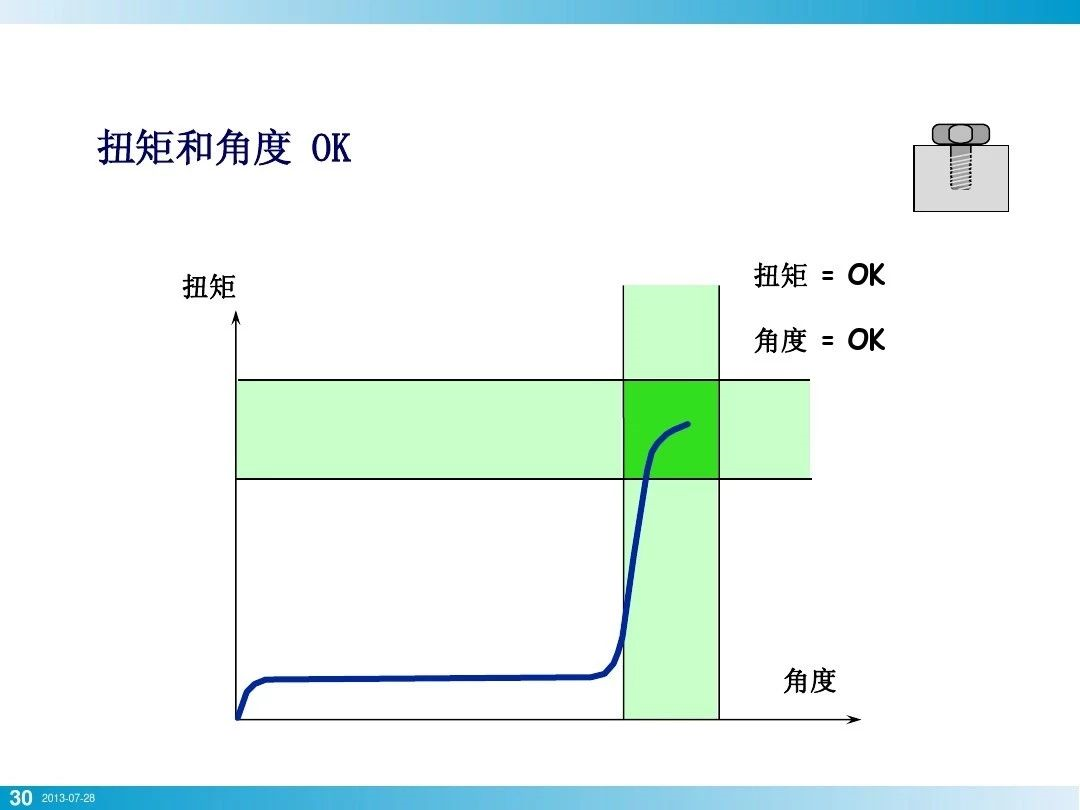

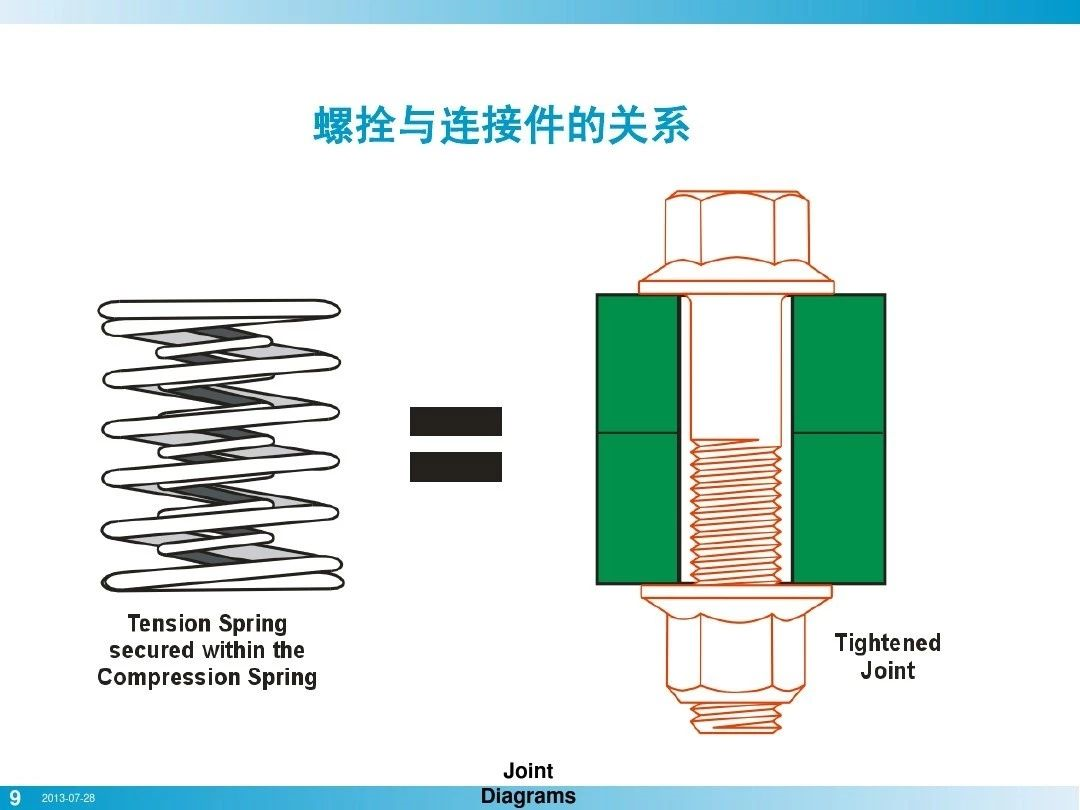

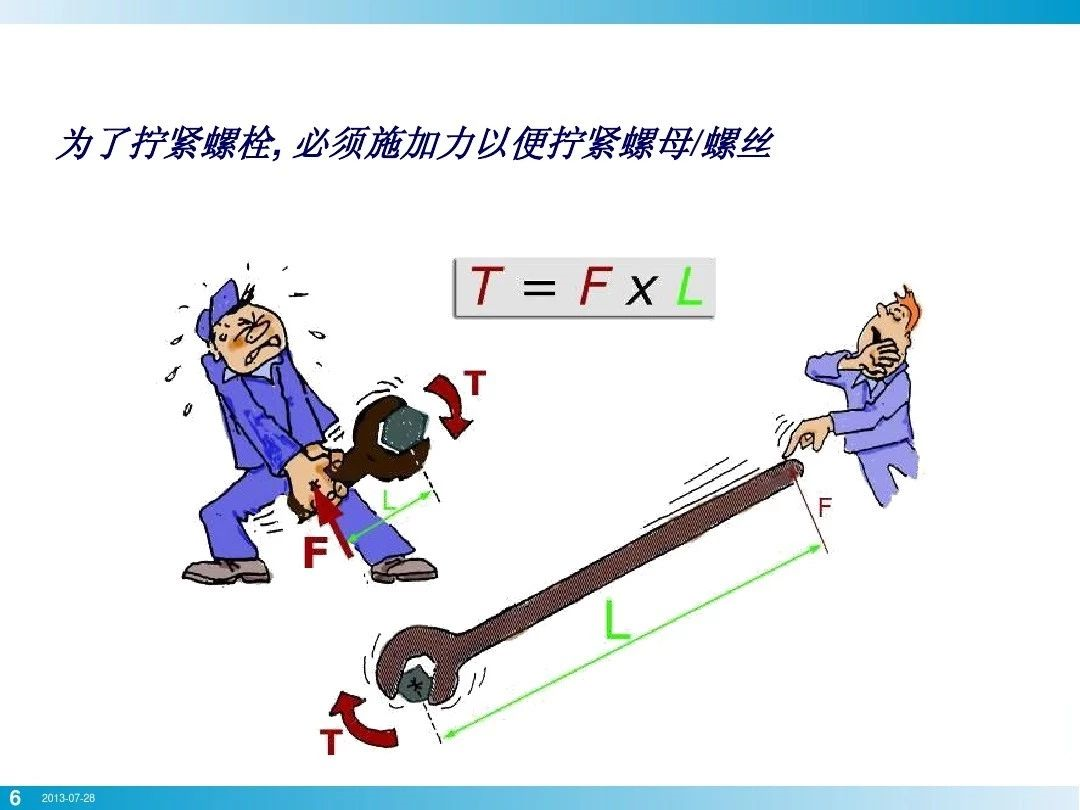

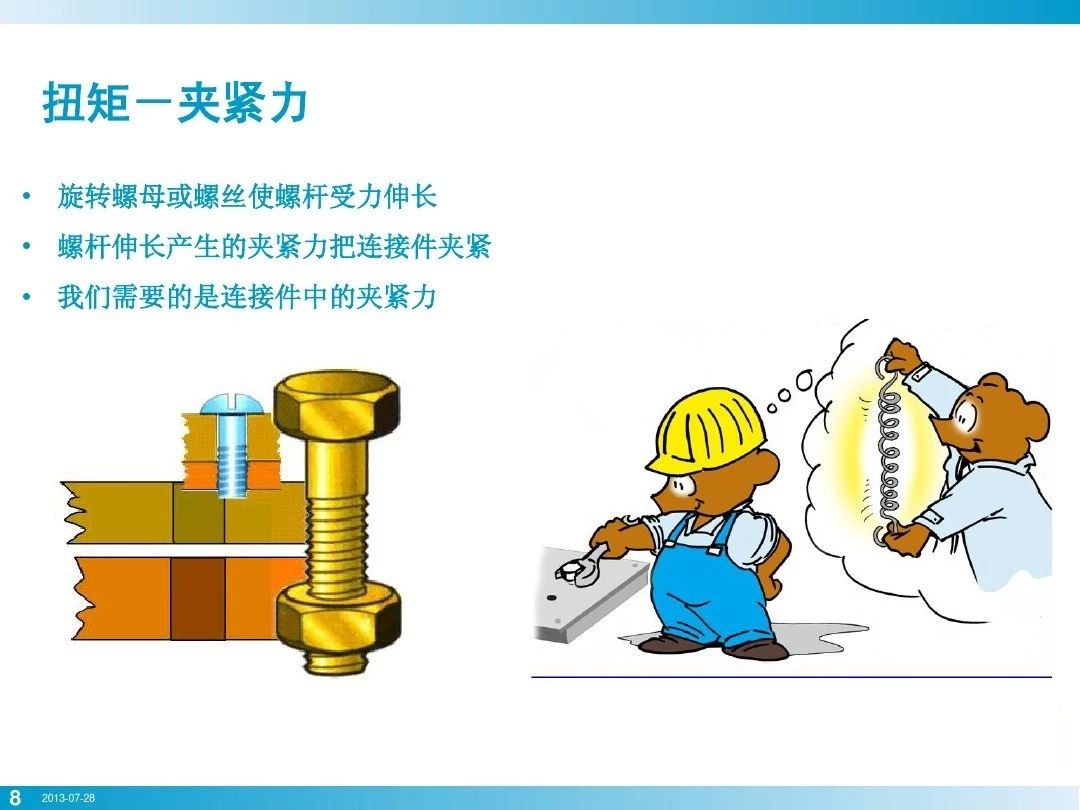

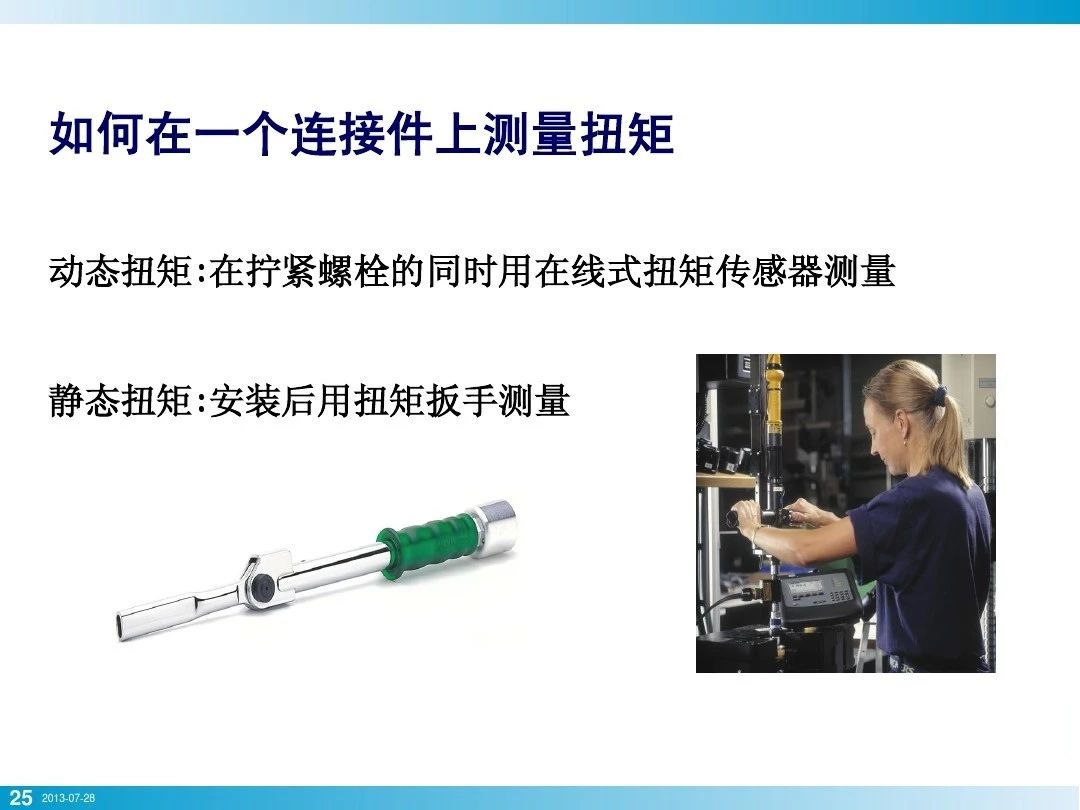

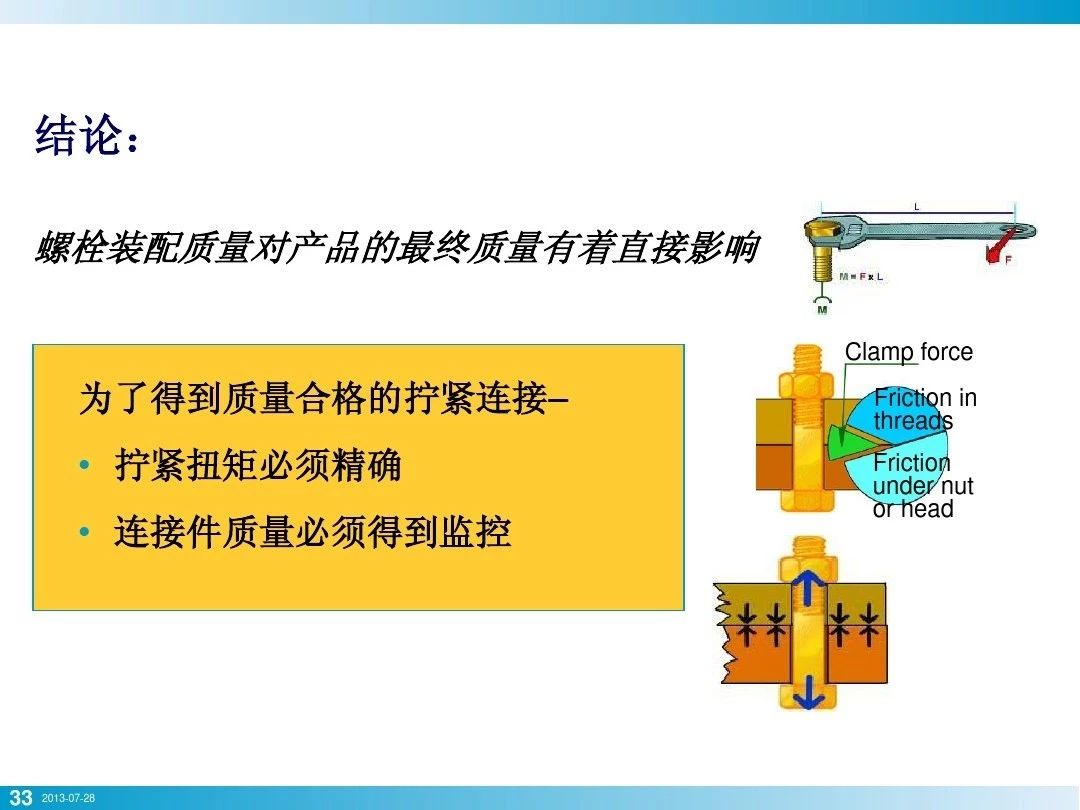

擰緊一顆螺栓，需要施加一定扭矩旋轉(zhuǎn)一定角度后才可以完成，這部分的扭矩+角度所做功最終轉(zhuǎn)為三個(gè)部分：

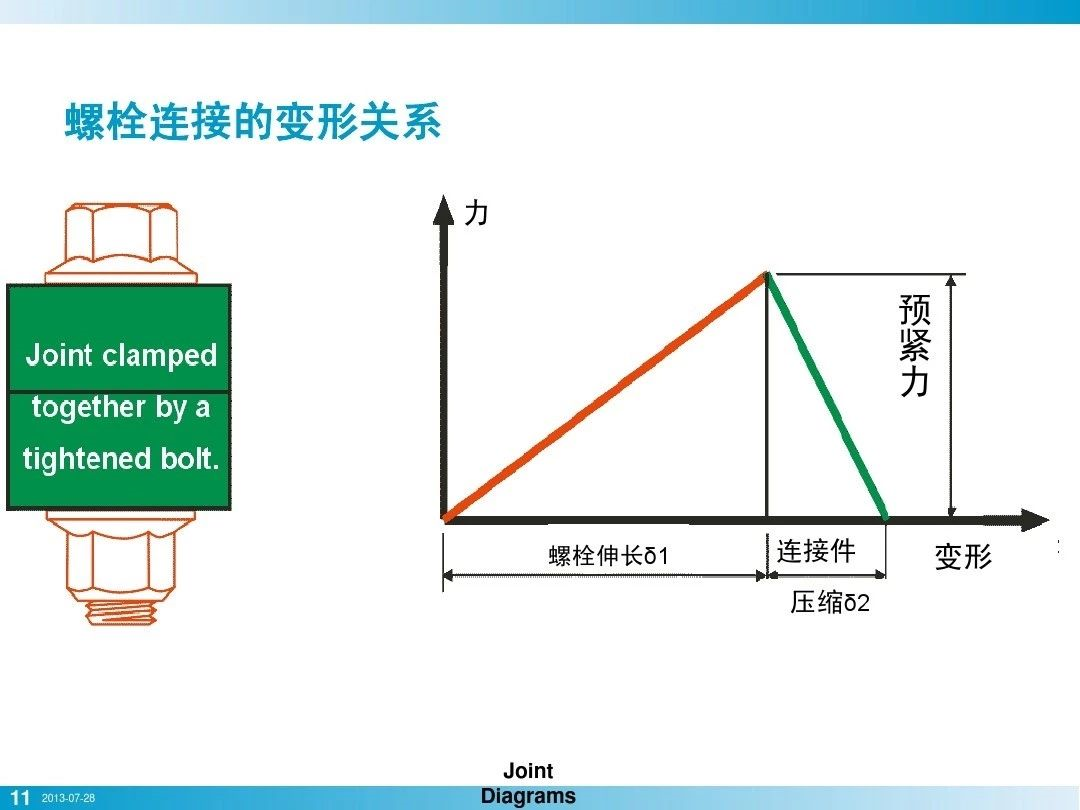

這個(gè)也可以根據(jù)以下公式得出：

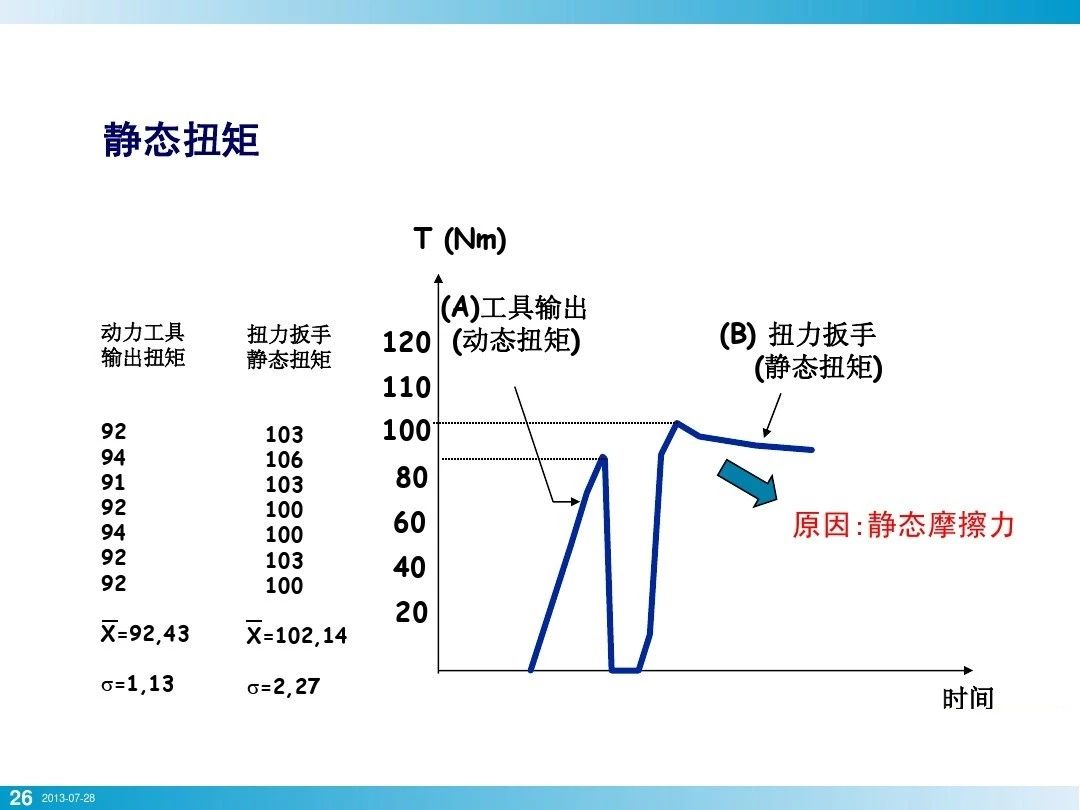

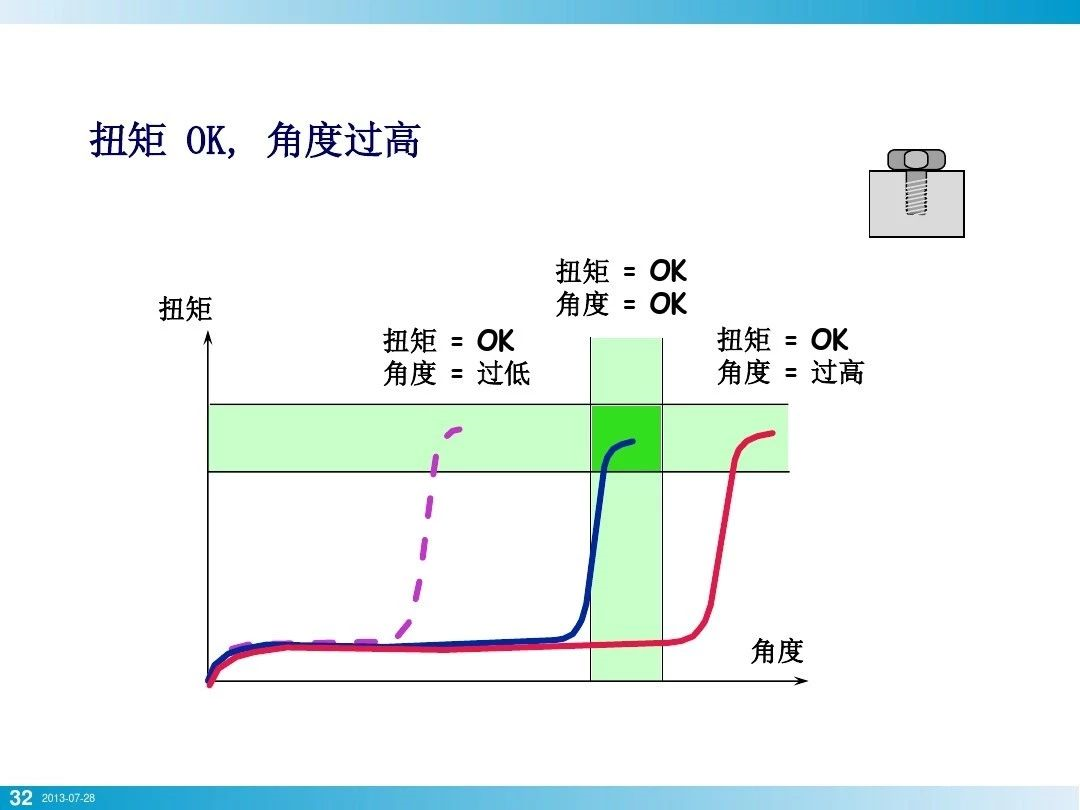

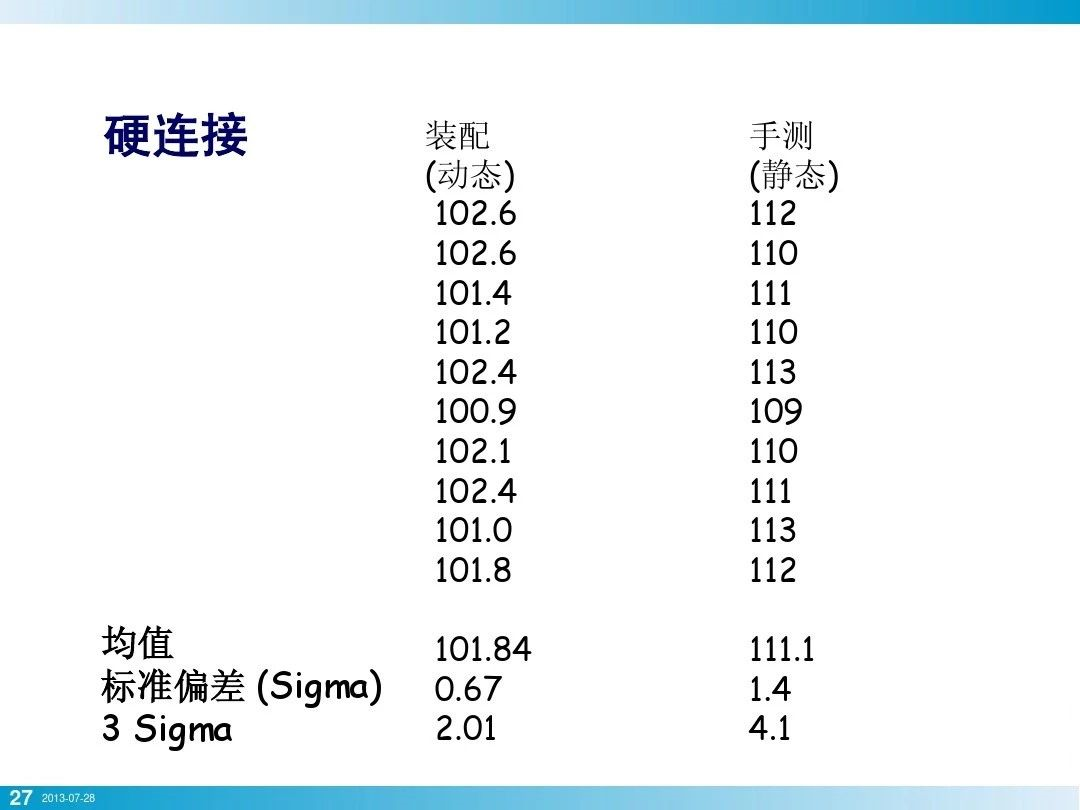

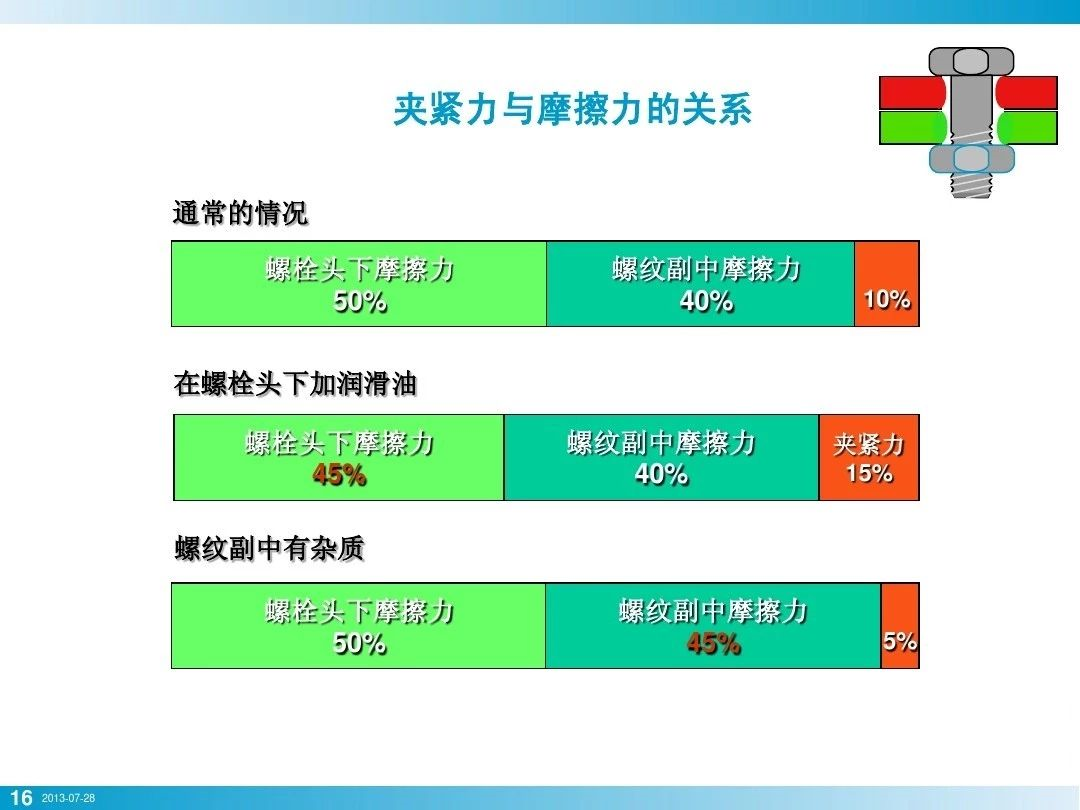

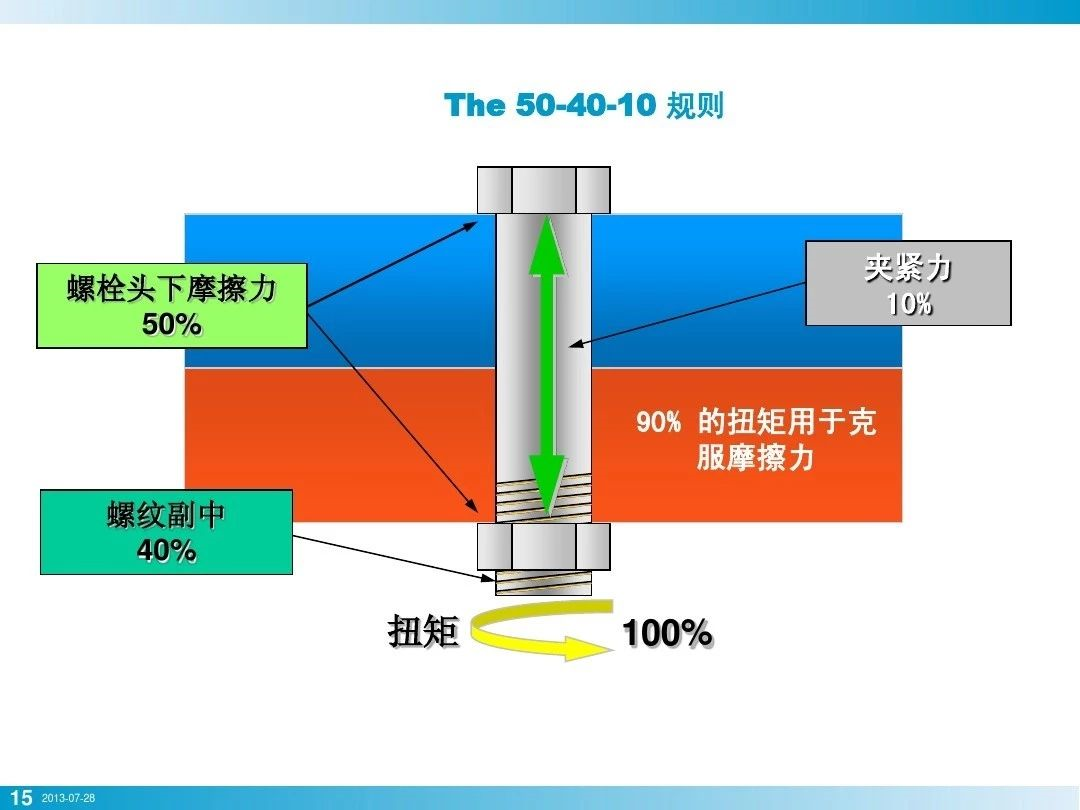

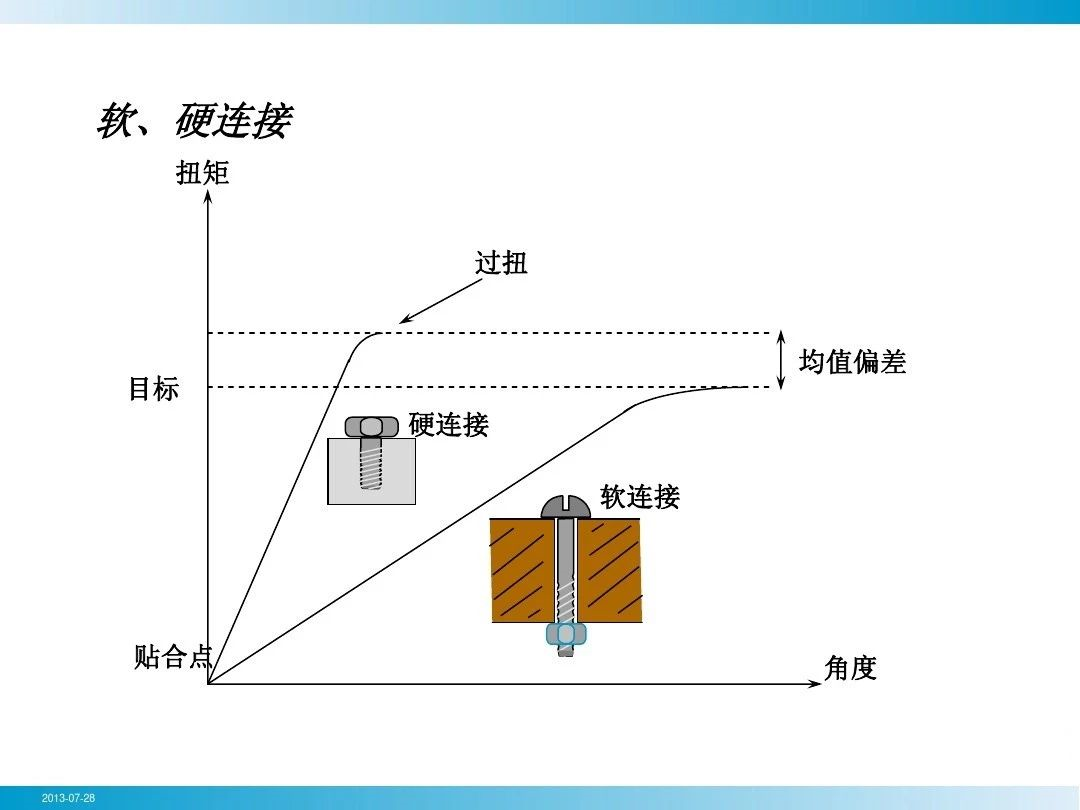

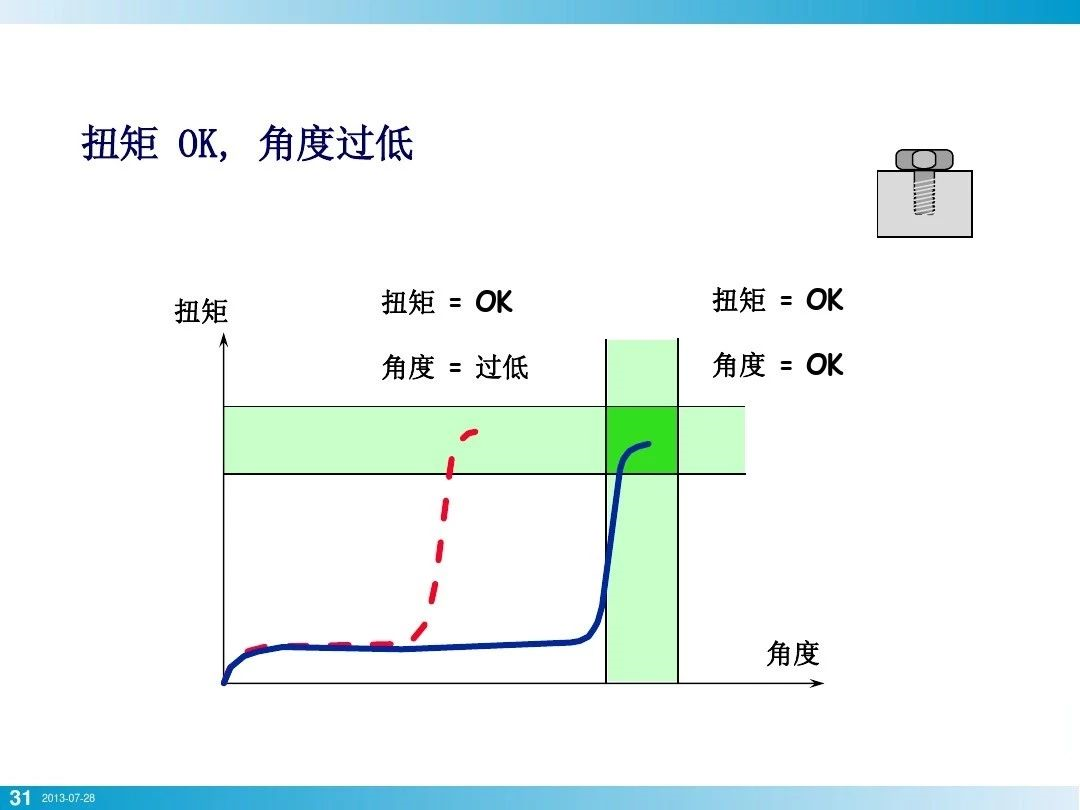

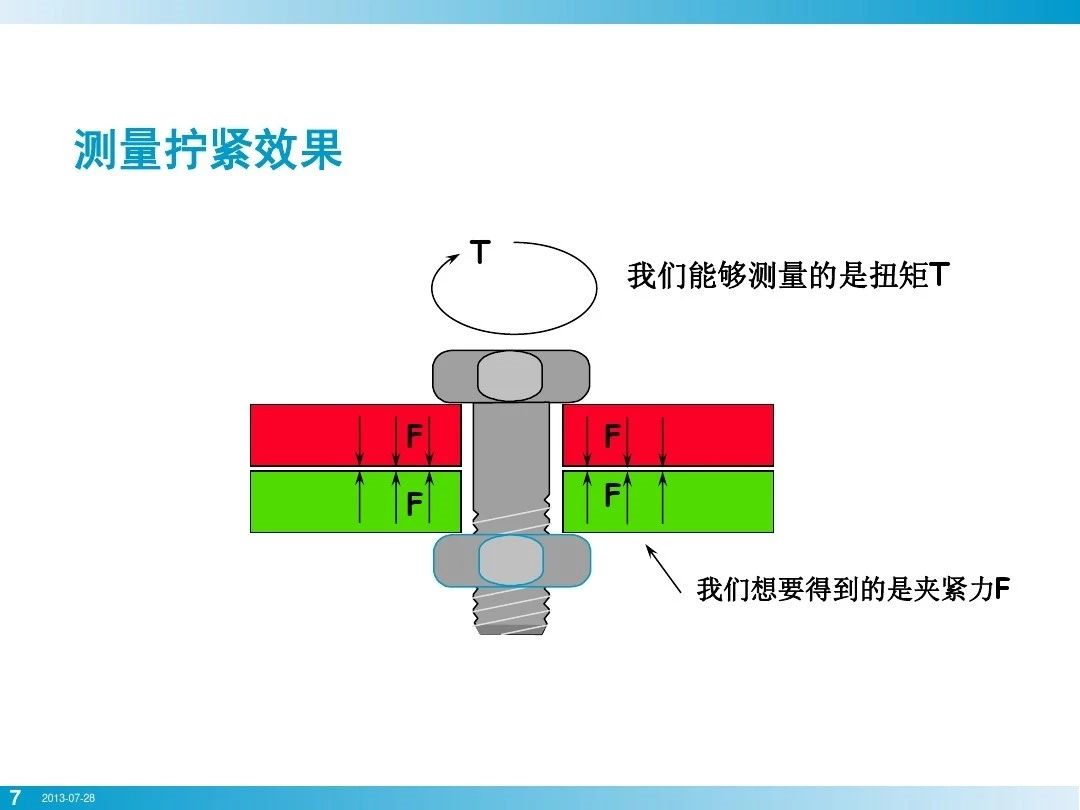

螺栓的初始設(shè)計(jì)是按照如上圖的比例來(lái)分配三者關(guān)系的，如果實(shí)際的過(guò)程中改變了三者的比例關(guān)系，會(huì)出現(xiàn)扭矩“合格”，夾緊力不合格的情況。

典型情況1：

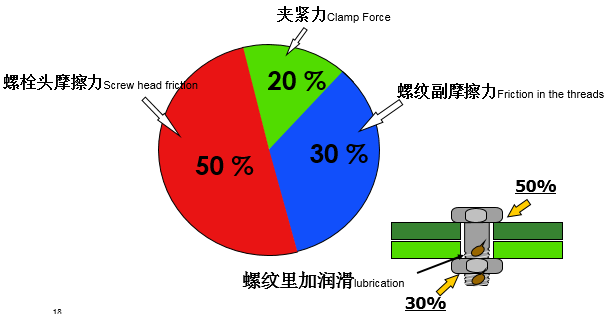

螺紋副被額外潤(rùn)滑

典型情況2：

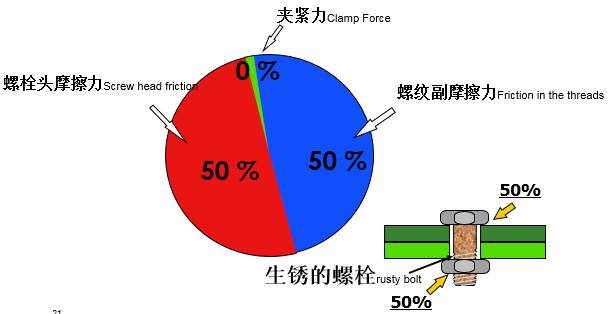

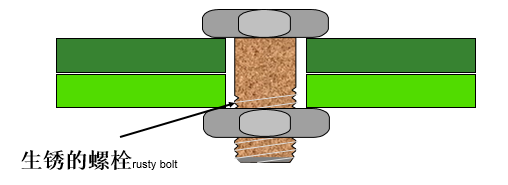

螺栓生銹或者螺紋副有油漆

此時(shí)螺紋副摩擦系數(shù)增加，有可能扭矩合格后夾緊力不足。

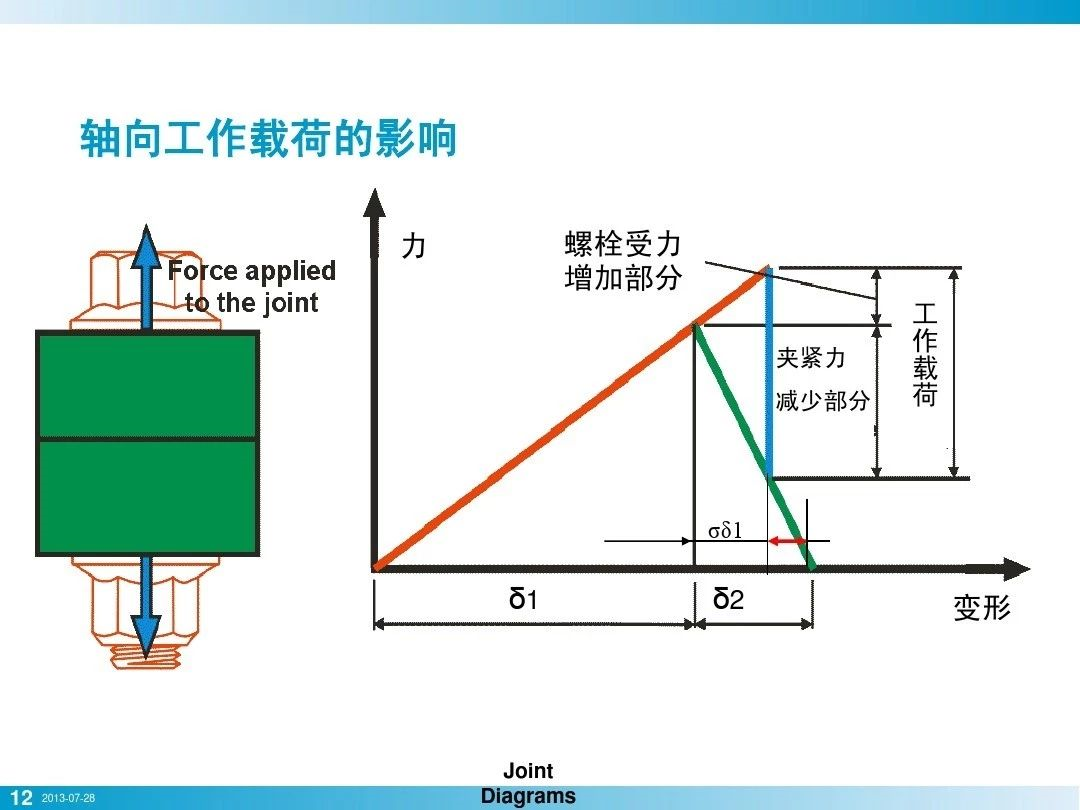

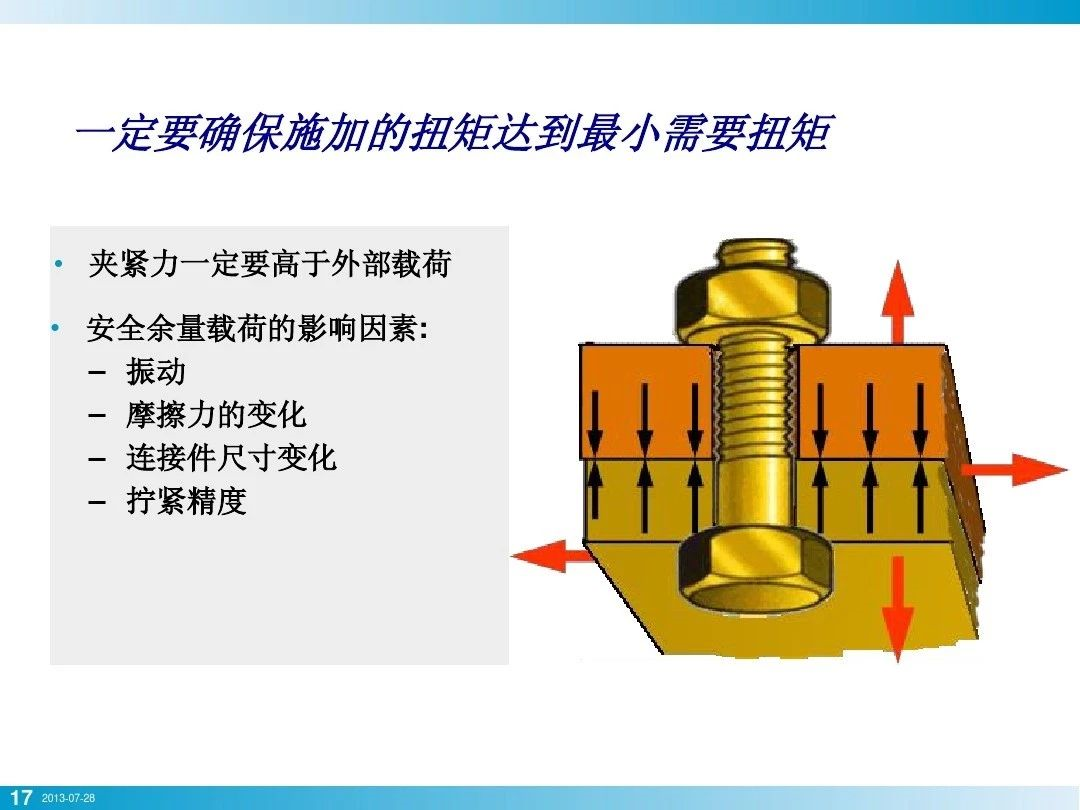

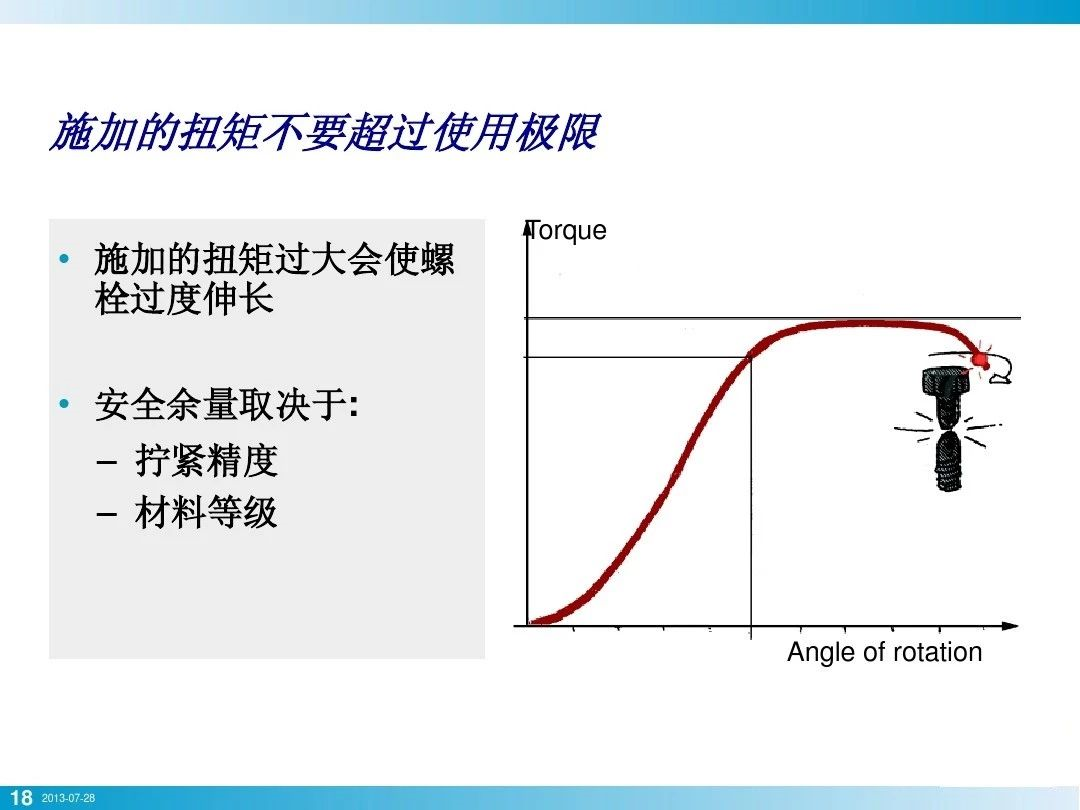

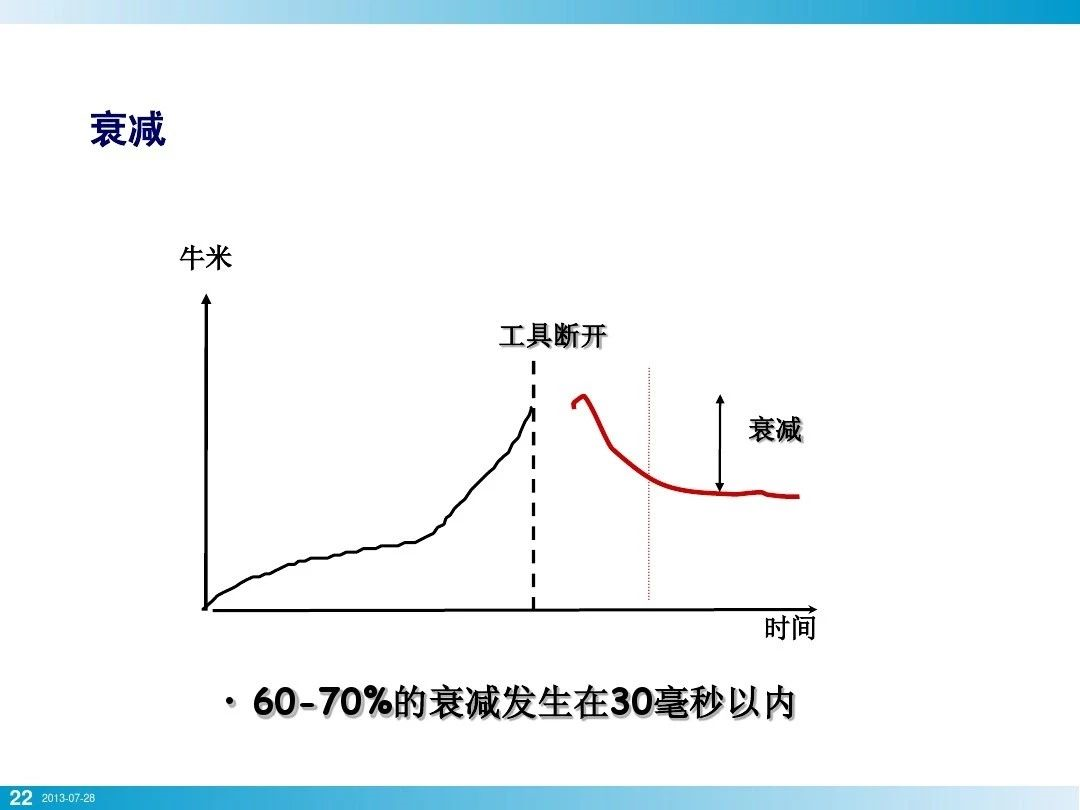

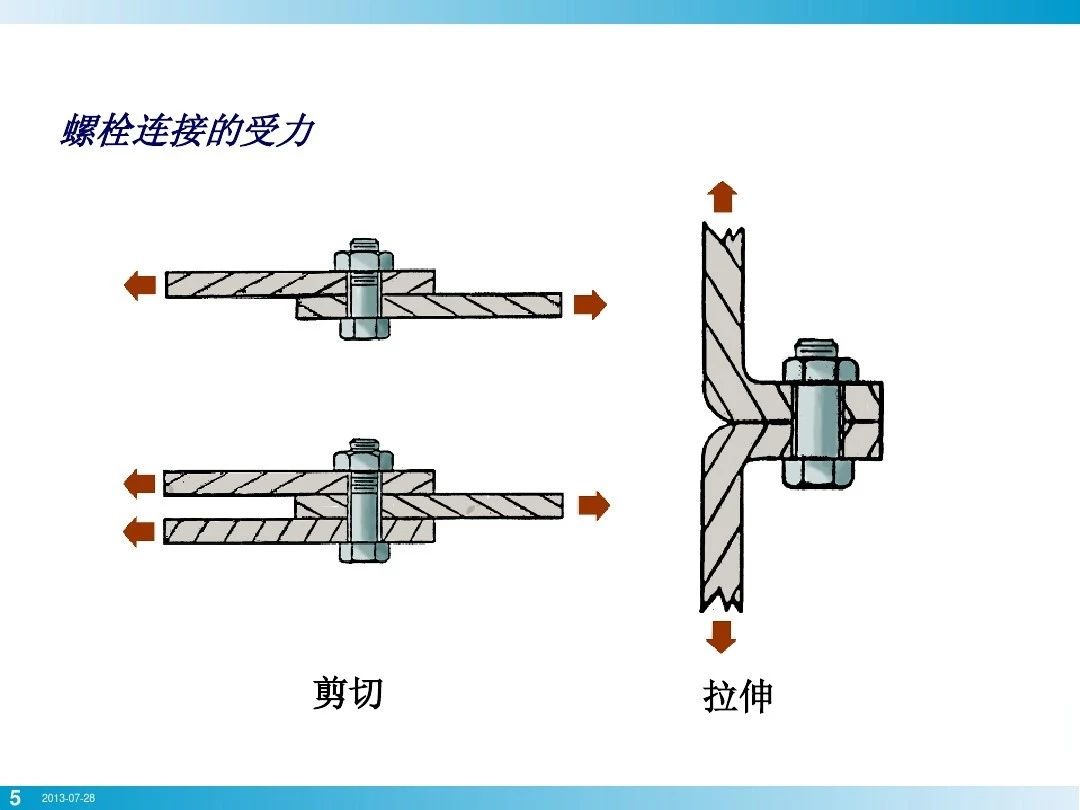

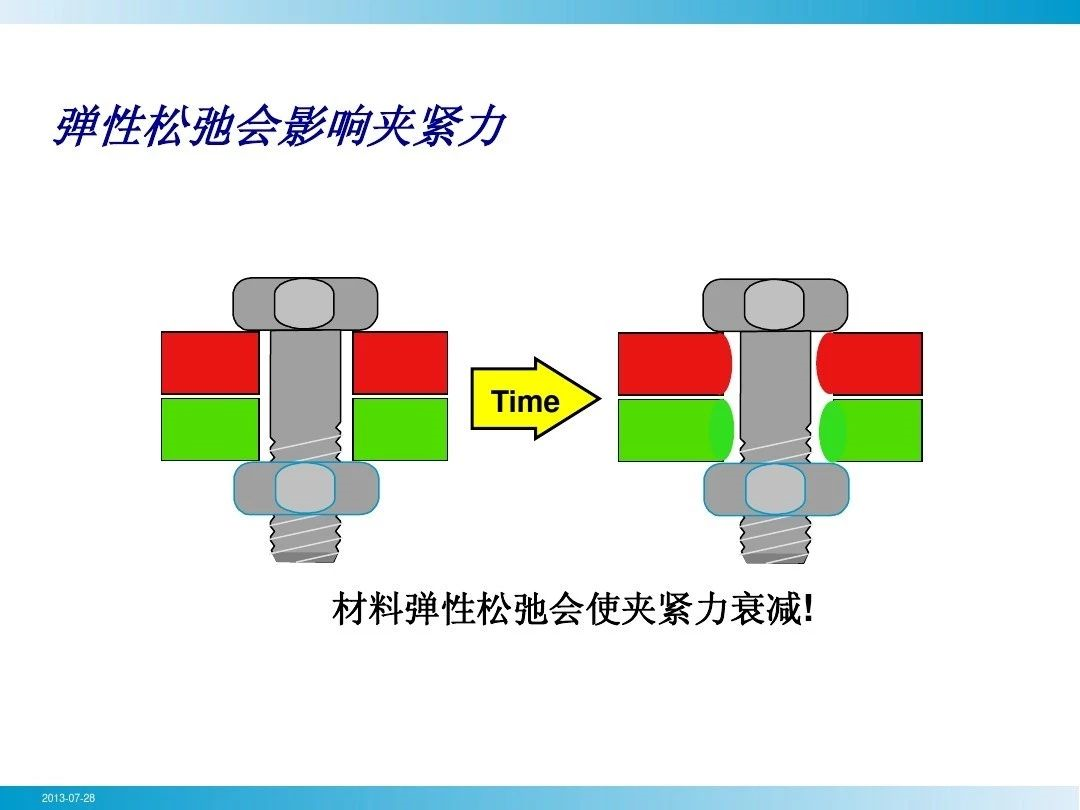

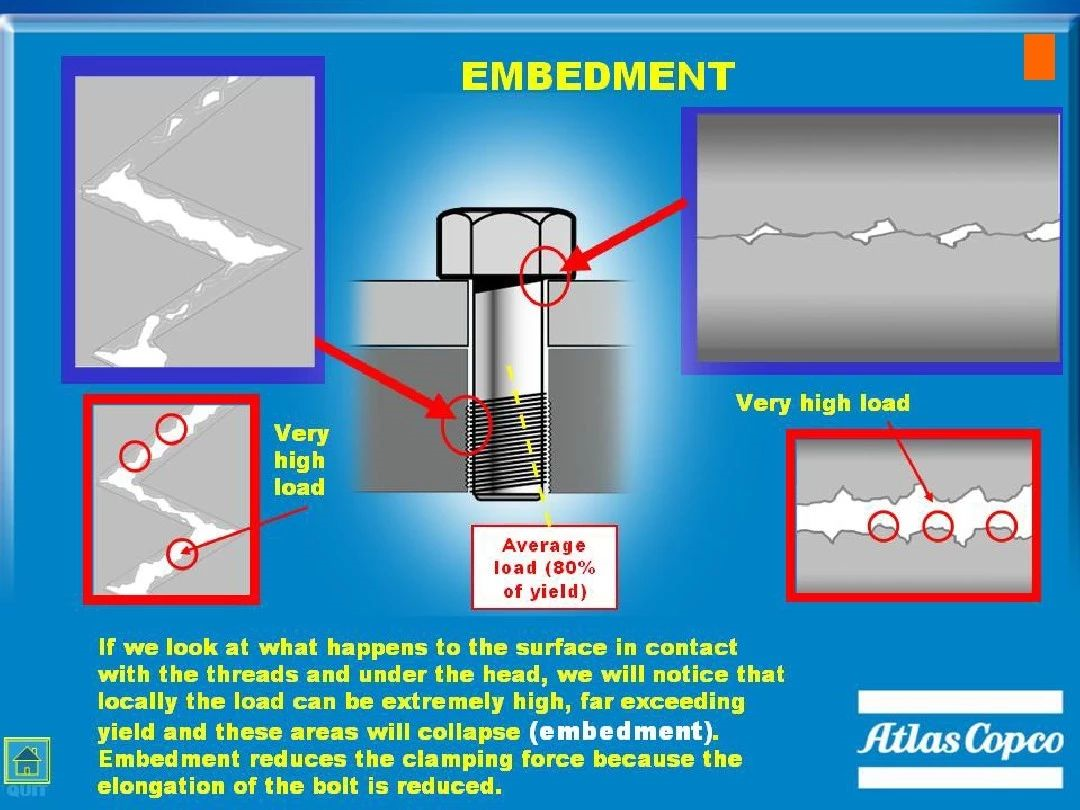

螺栓/螺母的失效方式有以下幾種：

1. 強(qiáng)度不足

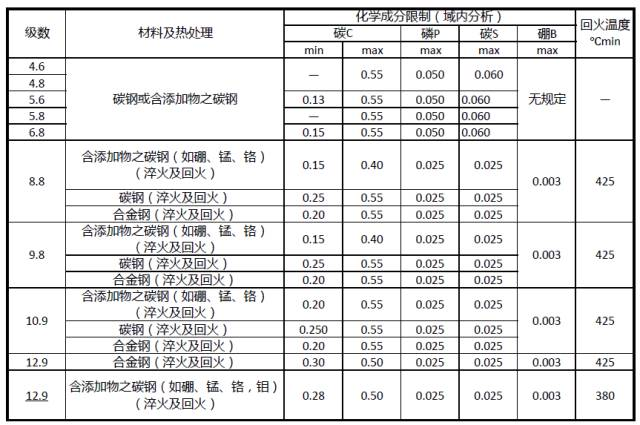

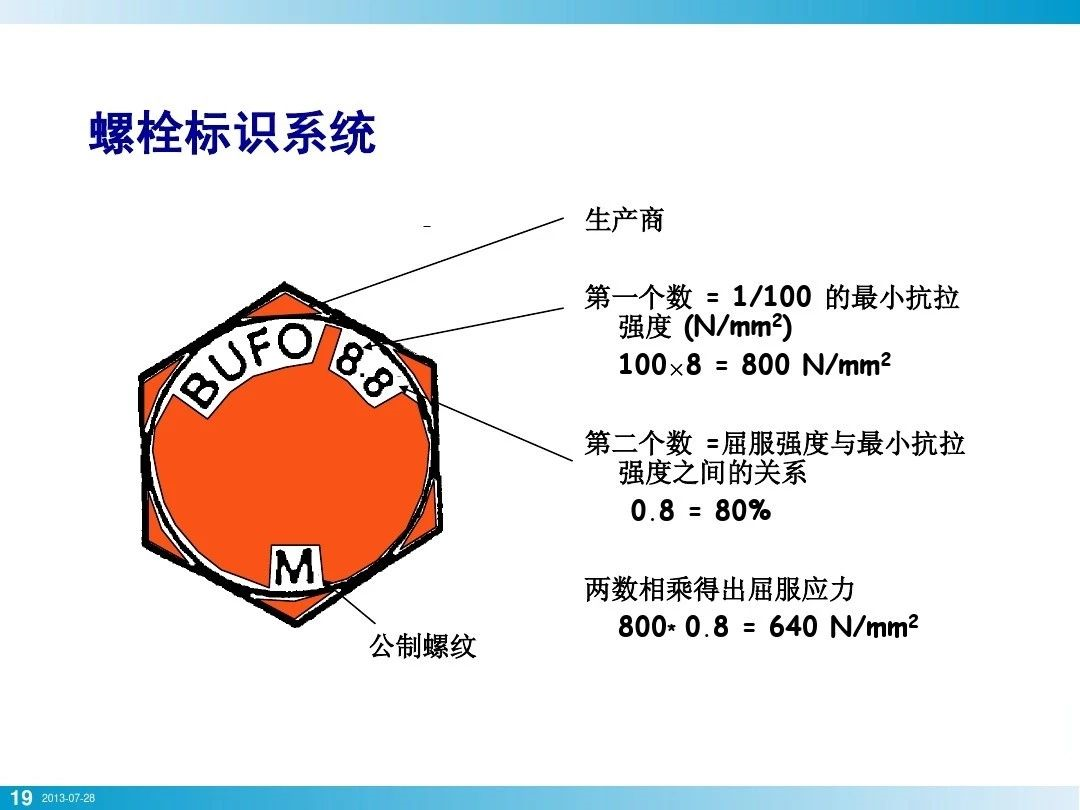

螺栓常見強(qiáng)度等級(jí)如下，如果螺栓制造商供應(yīng)的螺栓不能滿足對(duì)應(yīng)的強(qiáng)度要求，螺栓連接的安全性也無(wú)法得到保障。

2. 螺紋副強(qiáng)度不足

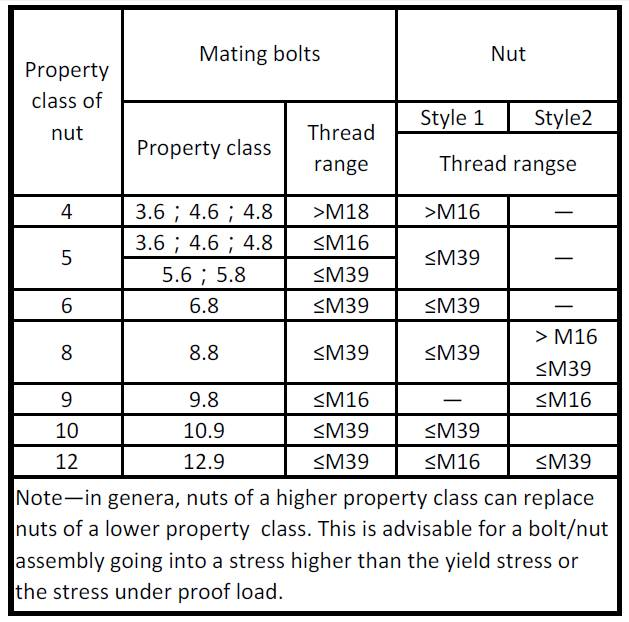

按照ISO898要求，與螺栓配合的螺紋副/螺母強(qiáng)度要與螺栓本身強(qiáng)度相匹配，比如螺栓強(qiáng)度為10.9的螺栓，應(yīng)采用強(qiáng)度為10的螺母。

3. 螺紋副高度

同樣根據(jù)ISO898要求，螺母或者有效螺紋連接高度一般大于公稱直徑D的0.8以上，比如M10的螺栓與之匹配的螺母高度不得低于8mm。

螺栓/螺母機(jī)械強(qiáng)度測(cè)試

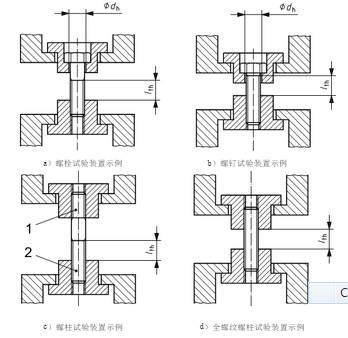

螺栓/螺母機(jī)械強(qiáng)度的測(cè)試方法很多，比較權(quán)威的方法是依據(jù)ISO898-1以及ISO898-2，對(duì)于螺栓的機(jī)械抗拉強(qiáng)度測(cè)試方法如下：固定螺栓兩端，通過(guò)材料試驗(yàn)機(jī)產(chǎn)生軸向拉力，通過(guò)軸向拉力/軸向拉伸量獲得螺栓的機(jī)械性能指標(biāo)。

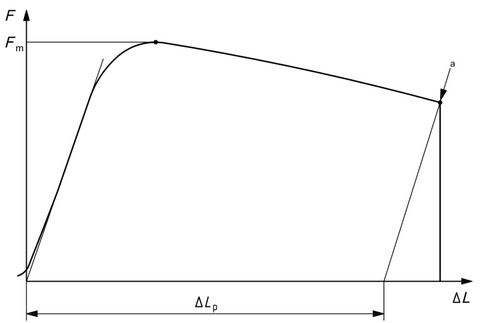

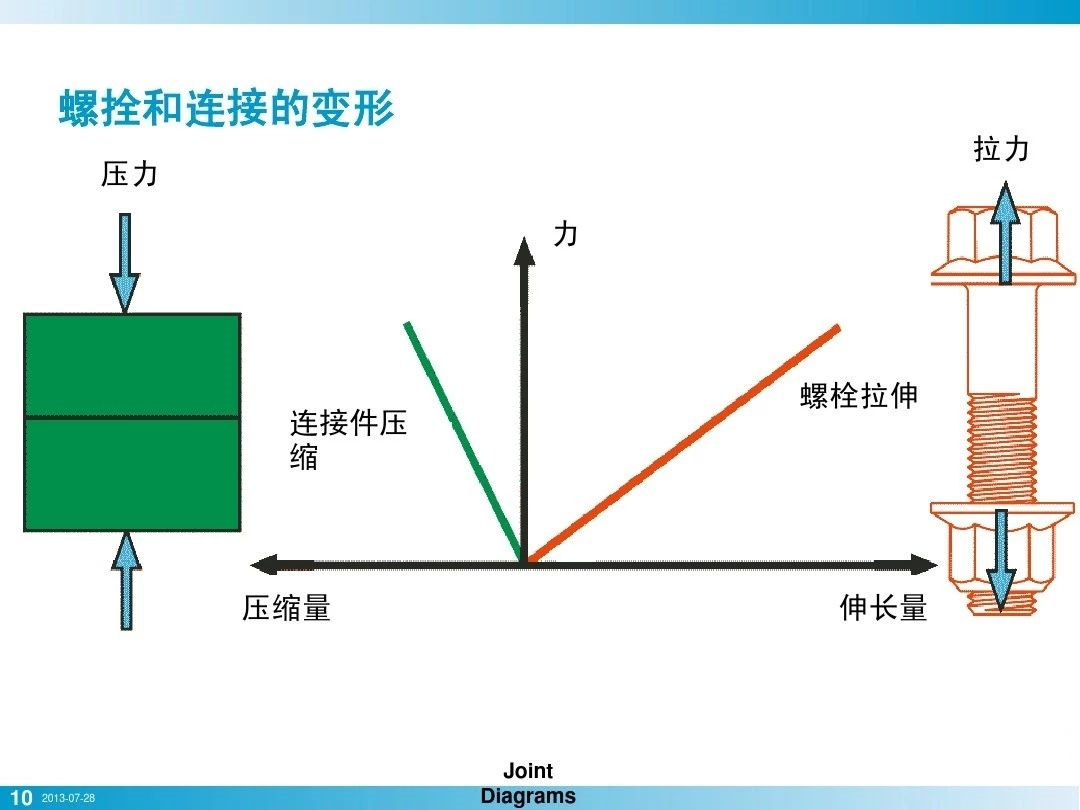

軸向拉力/軸向拉伸量：

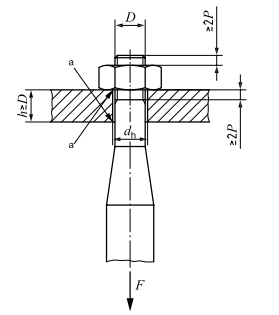

螺母/螺紋副的機(jī)械強(qiáng)度測(cè)試，如下圖示意：

實(shí)驗(yàn)載荷一般在抗拉強(qiáng)度的88%~94%；持續(xù)載荷15s；需確保螺桿沒有永久變形；15s后手動(dòng)可以將螺紋旋出，則表示螺母/螺紋副強(qiáng)度合格。
