一、基本介紹

   1.受力

鋼結構樓梯屬于梁式樓梯，傳力途徑：踏步→斜梁(梯梁)→平臺梁、樓面梁

   2.位置關系

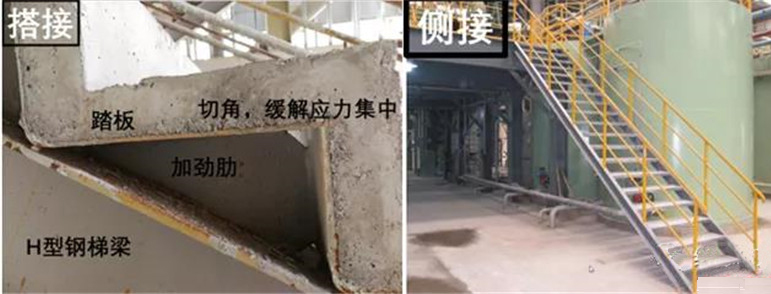

一般情況下，梯梁可采用槽鋼，開口朝外，踏步板和梯梁側接(側接滿焊可以限制梁側移及扭轉，梯梁一般不會有整體穩定問題)；對于跨度較大時，可采用H型鋼，踏步板兩端直接搭接在梯梁上部(側接時梯梁截面高度較高，不經濟)。有時候梯梁也可以用扁鋼(更經濟)，例如截面為16mm*250mm

踏步板可選擇花紋鋼板/扁鋼，兩端帶彎折【圖集15J401鋼梯】，一般梯段寬度≤1.2m，踏步板厚度一般4mm足夠，室外鋼樓梯則需6mm，考慮日曬雨淋等使用環境比較惡劣

   3.參考文獻：【圖集15J401鋼梯】、【鋼設11.5.6】

二、樓梯計算

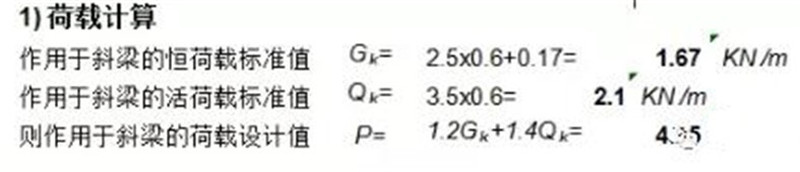

   1.荷載計算

①踏步自重(恒載)

對于鋼板自重，一般來說，還會做一些加勁等等，按幾mm估算為幾十kg/m²=0.幾kN/m²。

例：踏步采用6mm鋼板，踏板長260mm，踢板高167.2mm(需折算成水平踏板自重)。水平鋼板自重78.5*0.006=0.471 kN/m²，水平混凝土50mm面層，采用C30細石混凝土，20*50=1kN/m²，水平自重=1.5 kN/m²

豎向踢板自重折算：1.5*(260+167.2)/260=1.5*1.65=2.5kN/m²

②活載：一般取3.5kN/m²

③斜梁自重

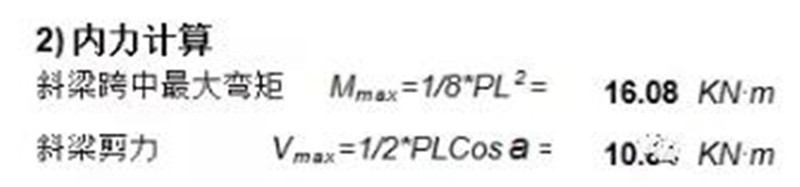

   2.斜梁計算：

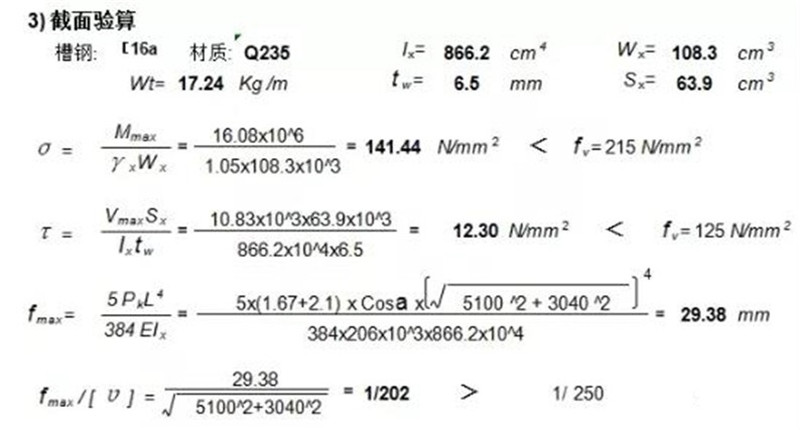

例：斜梁水平長度L=5100mm，垂直高度H=3040mm，梯段寬度1200mm，另外斜梁撓度可按次梁的L/250控制

三、節點連接

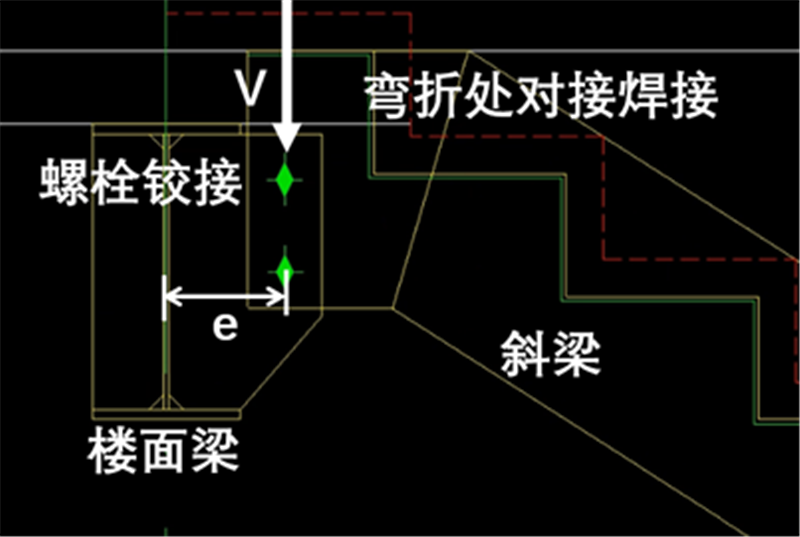

   1.斜梁是簡支梁，與樓面梁鉸接(主次梁連接)，一般腹板通過高強螺栓連接，可用MTS的梁梁鉸接計算，計算除了剪力外，還要考慮剪力偏心引起的附加彎矩(偏心距為螺栓中心至樓面梁形心)

   2.斜梁到平臺段部位需要彎折，通過對接焊縫連接，焊縫質量等級二級。

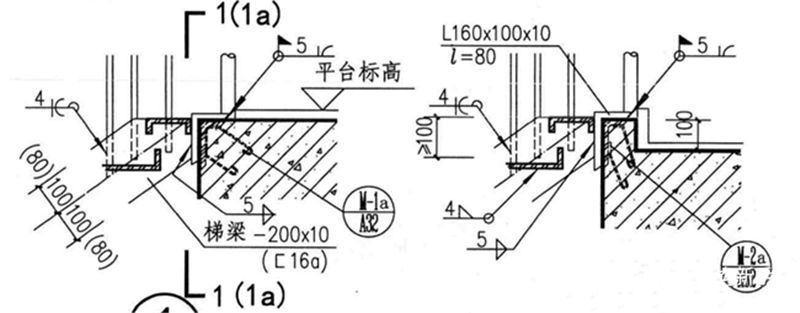

   3.斜梁到無平臺段時，在梯梁端部加一個扁鋼作為封邊(踏步板太長)，端部再附加一個不等邊角鋼進行連接，這更接近與鉸接。如果端部是混凝土梁，則預埋一個角鋼與端部不等邊角鋼進行連接。

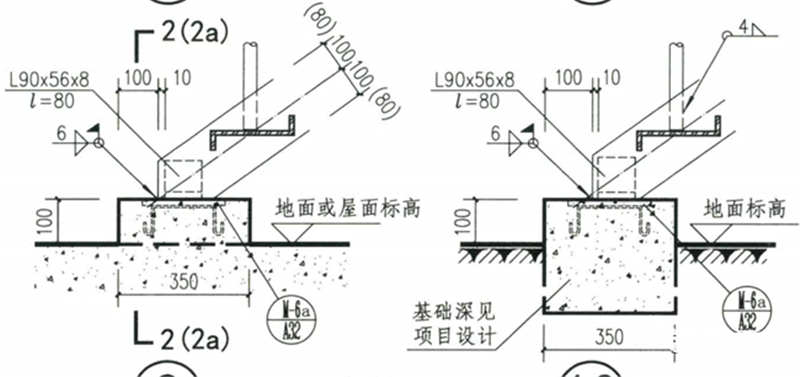

   4.當梯梁下端部不是梁，而是混凝土基礎，做法也可以參照【圖集15J401鋼梯】。鋼樓梯剛度不大對主體結構影響較小，可以不用像混凝土樓梯那樣做滑動支座。

   5.其他：詳見圖集

四、旋轉樓梯

   1.用3d3s建模三維計算，輔助線畫出相應弧度及踏步節點，在正視圖采用“起坡”形成高度，選擇梯梁、踏板截面并布置。

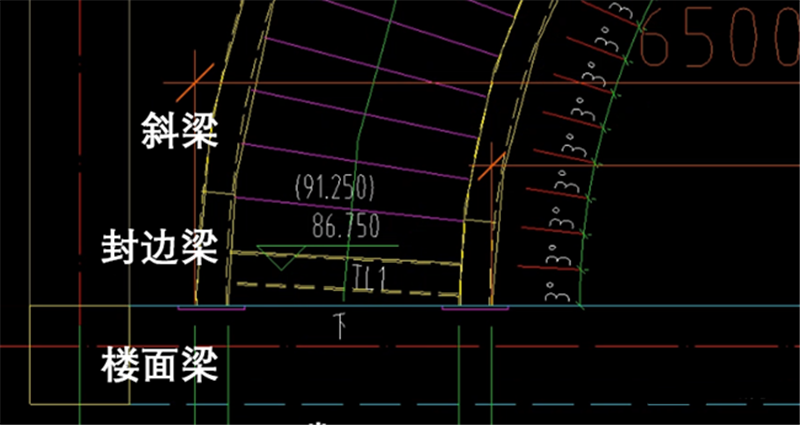

   2.梯梁支座兩端為剛接，踏板兩端點鉸接。端部添加一個等截面的封邊梁加強結構抗扭，作為樓梯支座的梁也應考慮扭轉影響，簡化為一個力偶加到梁上。

   3.midas檢驗

從3d3s導入，檢查荷載、約束、量綱、材料。

   4.相應構造見【圖集15J401鋼梯】

 五、鋼雨棚

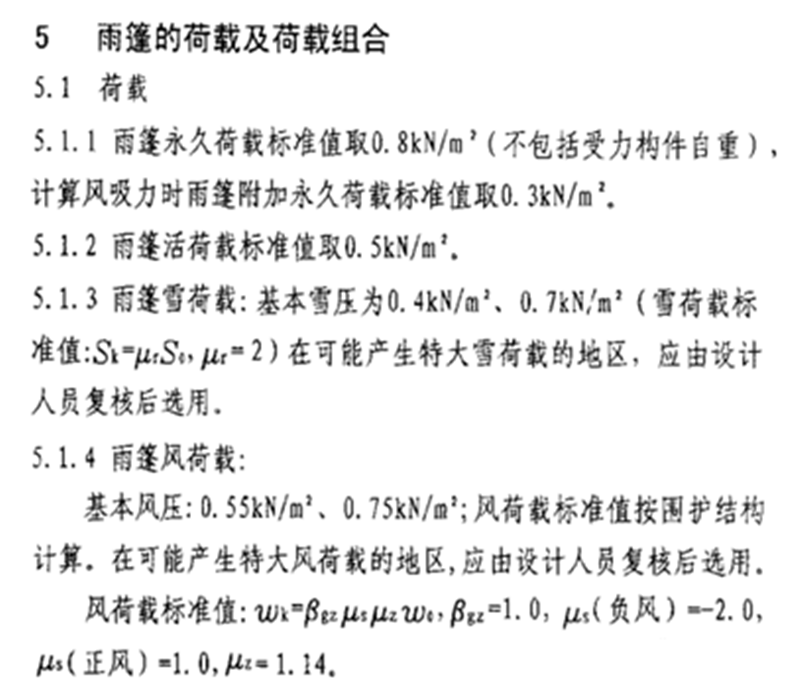

常用圖集：【07SG528-1鋼雨篷(一)】、【07J501-1鋼雨篷(一)玻璃面板】

   1.鋼雨篷常用類型

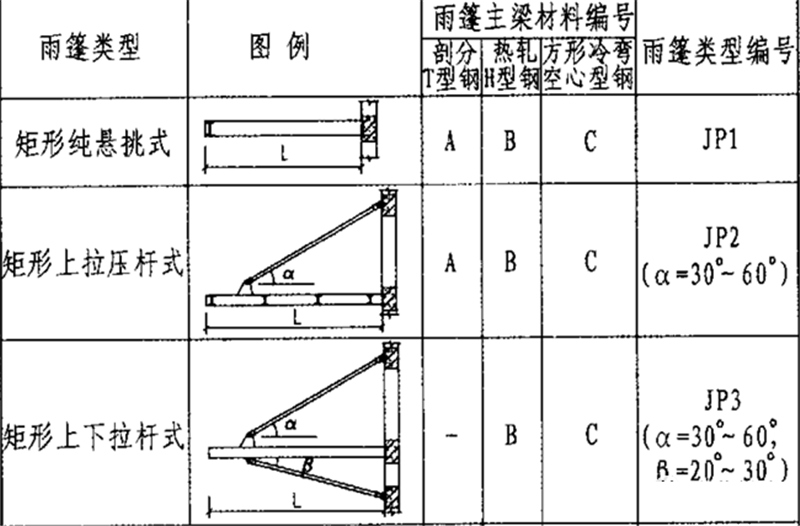

【07SG528-1鋼雨篷(一)】中給出了很多雨蓬類型，常用的有純懸挑式和上拉壓桿式。

①純懸挑式一般不超過2m。端部剛接，幾何不變無多余約束，約束處會有彎矩，對端部梁有扭矩。

②上拉壓桿式則可用于懸挑長度超過2m，加一道斜桿形成簡支，再懸挑一小段。懸挑段與簡支段長度比可為2:8或3:7(使懸挑端部負彎矩與簡支跨中正彎矩?cái)?shù)值相等，最經濟)。

端部做成鉸接，沒必要做剛接，平面內幾何不變無多余約束(平面外實際上為機構)，鉸接處只傳遞水平和豎向力，由于有斜桿的存在，這種形式的雨蓬水平力較大，當雨蓬處有樓板時，平面外剛度足夠大，當雨蓬處為梁時且無樓板時，要驗算梁平面外承載力(配置抗扭筋)。

斜桿按單拉桿設計(角度45°)，當風吸力比較小時，斜桿不受壓可用圓鋼，會受壓時用圓鋼管。由于雨蓬在平面外實際上為機構，故常將斜桿做成空間斜桿。

③上下拉桿式

一般甲方不讓在雨蓬下方處設置桿件，當可以設置時，則上下斜桿都按單拉桿計算即可。

   2.連接節點

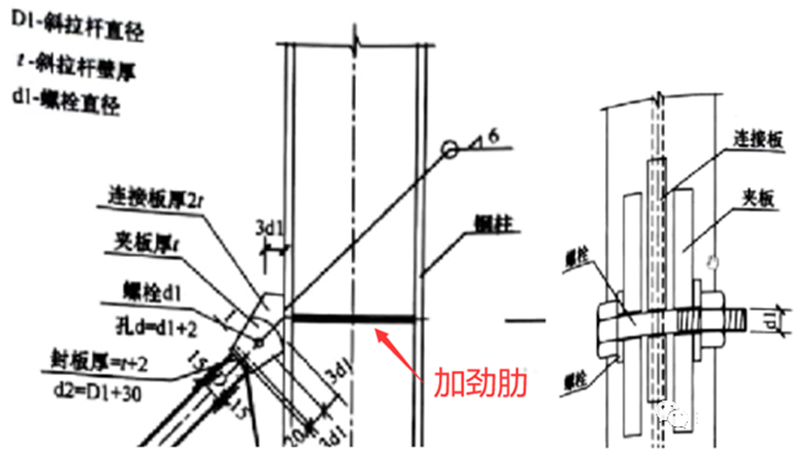

單拉桿：按銷軸連接計算【鋼標11.6】。拉桿處梁柱截面應設置加勁肋

3.設計：詳見【07SG528-1鋼雨篷(一)】
