一、雨篷、雨棚的區別

雨篷：設置在建筑物進出口上部的遮雨、遮陽篷。建筑物入口處和頂層陽臺上部用以遮擋雨水和保護外門免受雨水浸蝕的水平構件。

雨棚：能遮雨遮陽的棚子，簡易建筑物。

雨棚是有自己獨立的支撐體系的，獨自架立而不需要依附于結構上的，即雨棚有柱子支撐。

二、雨篷的分類

1、按雨篷主結構材料劃分，可分為：

鋼結構、鋁合金雨篷

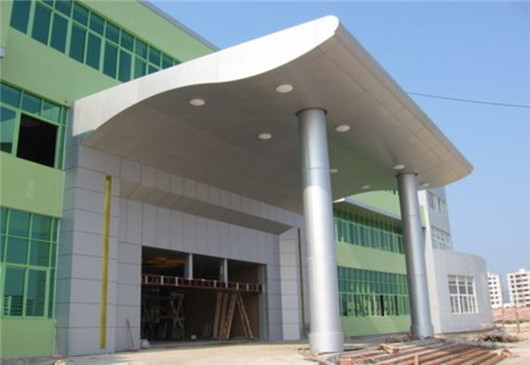

鋁板面板雨篷（雨棚）

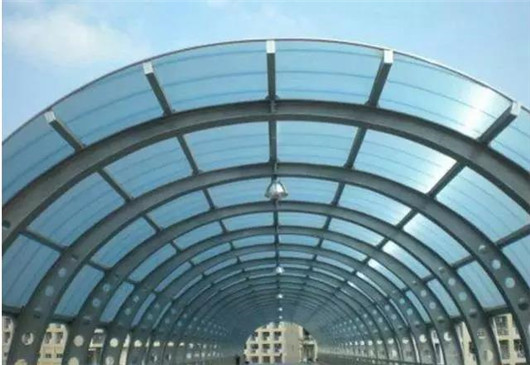

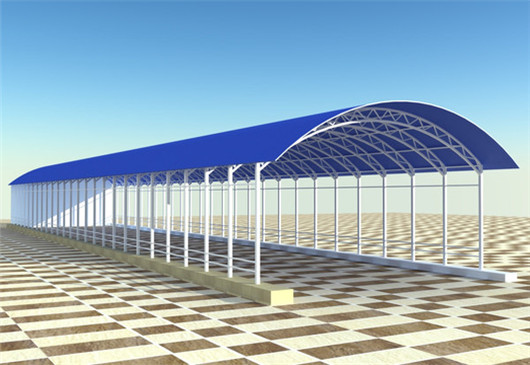

PC面板雨篷又叫陽光板雨篷

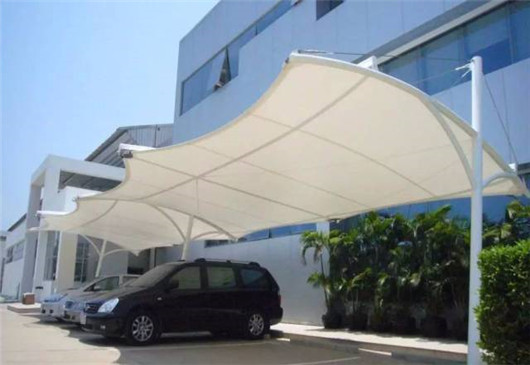

膜結構雨篷，是用膜材制作出來的雨棚。膜材的種類有PVC、PTFE、ETFE等。

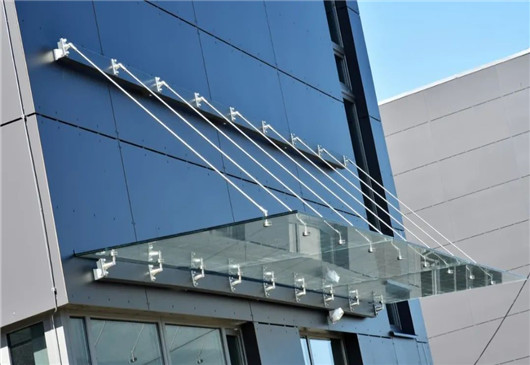

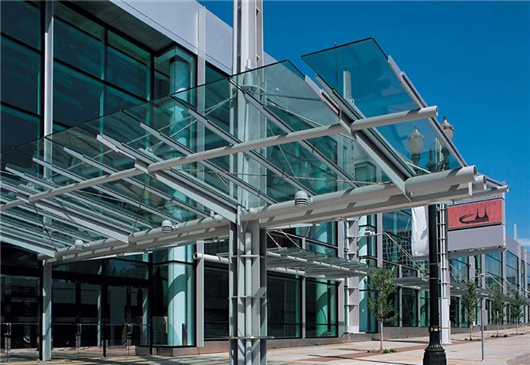

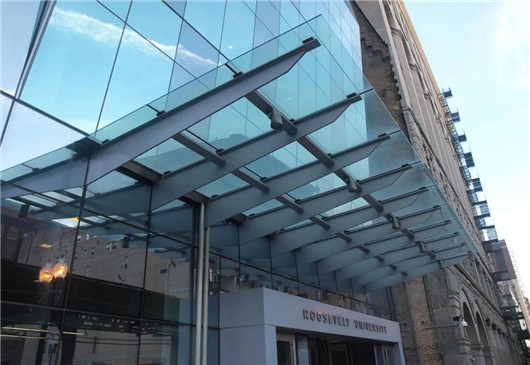

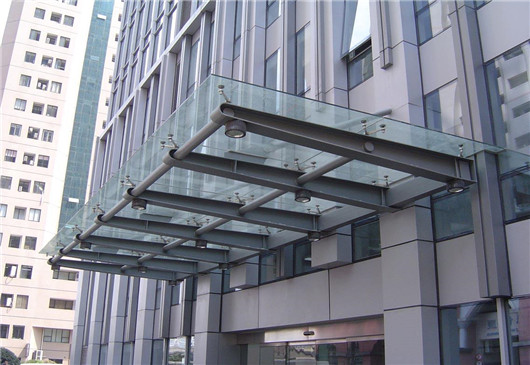

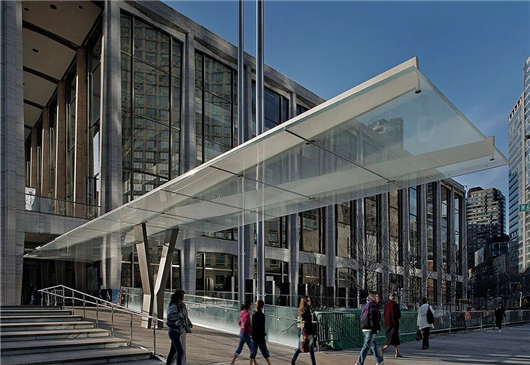

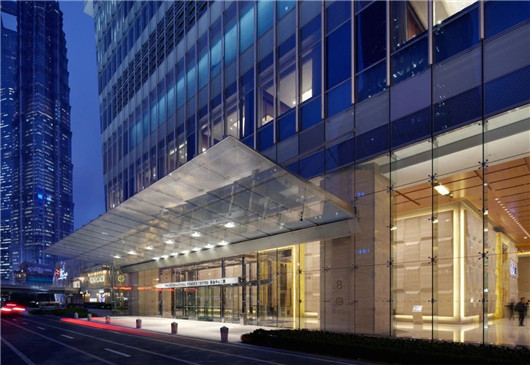

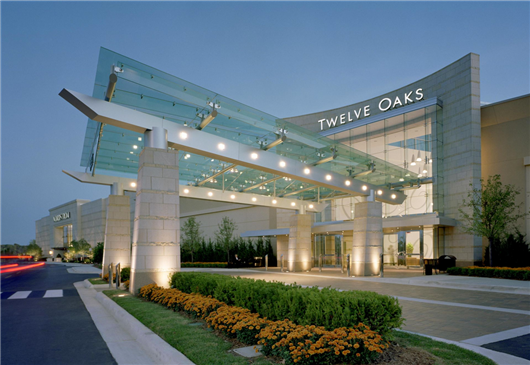

三、玻璃雨棚樣式

四、雨篷的受力體系

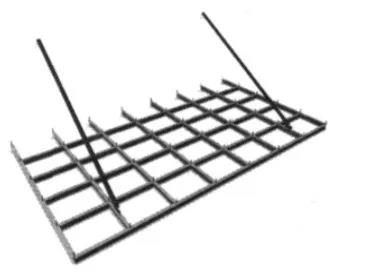

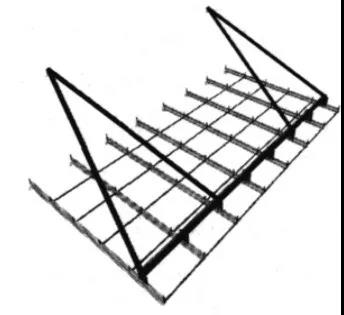

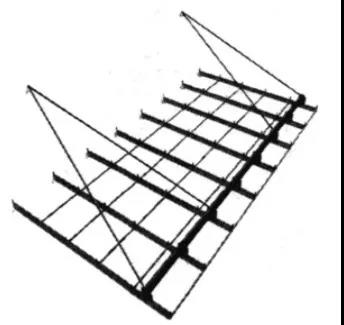

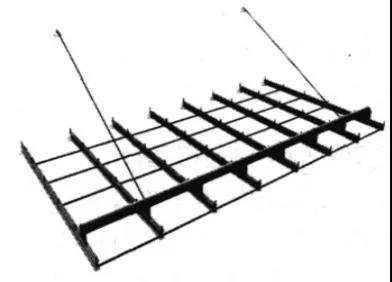

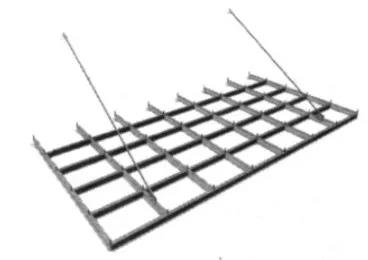

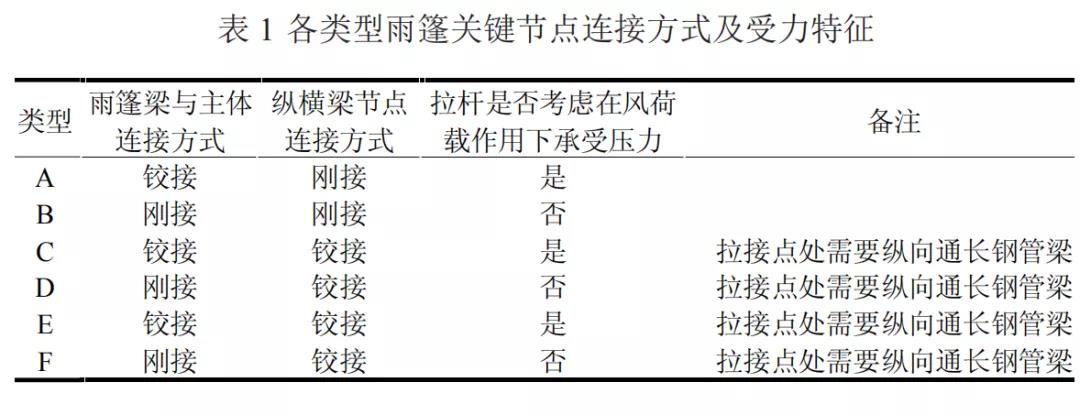

根據實際情況，提出以下六種形式的雨篷結構（見圖 1～圖 6）。

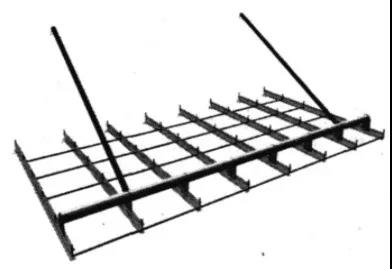

圖1 A型雨篷

      輕鋼雨篷的飾面材料主要有夾膠鋼化玻璃、鋁板、不銹鋼板等，屬于建筑的外圍護結構，其外型美觀、新穎，常被用于民用建筑和工業建筑中，尤其廣泛應用于民用建筑的公共建筑和居住建筑。

      與輕鋼雨篷有關的規范主要有：《建筑結構荷載規范》GB50009-2012、《混凝土結構設計規范》GB50010-2010、《鋼結構設計規范》GB50017-2017、《混凝土結構后錨固技術規程》JGJ145-2013、《建筑玻璃應用技術規程》JGJ113-2015等。

1.施工圖設計預埋件問題

      1.1雨篷預埋件錨筋為HRB335或HRB400，鋼板為Q235B，選用E50系列焊條，是錯誤的，不同強度等紙的母材焊接，其焊條應就低不就高，即應選擇E43系列焊條。

      1.2雨篷預埋件的錨筋長度都按15倍錨筋直徑的長度取值是錯誤的，《玻璃幕墻工程技術規范》JGJ102-2003的附錄C的C.0.5之第3條的抄摘內容“當錨筋的拉應力設計值小于鋼筋抗拉強度設計值fy時，其錨固長度可適當減小，但不應小于15倍錨固鋼筋直徑?！?/span>

     該條文的不應小于15D是基本條件，不是充分條件，注意是“不應小于”，鋼筋的抗拉強度利用率分別為30%和95%，其錨筋錨固長度要求明顯是不同的。

     1.3錨筋與鋼板采用手工焊，但沒有標注角焊縫的焊腳高度，應按《玻璃幕墻工程技術規范》JGJ102-2003的附錄C的C.0.4條執行，焊縫高度不宜小于0.6d（HRB335或HRB400級鋼筋），d為鋼筋直徑。

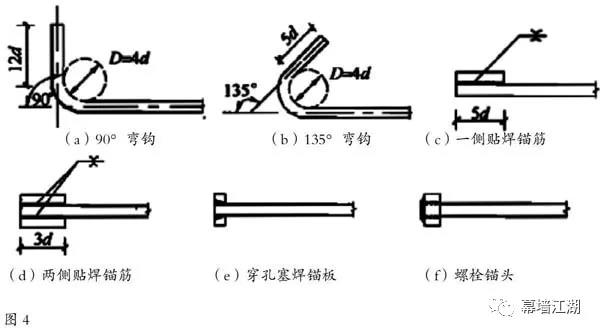

     1.4當預埋件的錨筋計算長度較長時，需要采用機械錨固時，應按《混凝土結構設計規范》GB50010-2010的第8.3.3條及表8.3.3的機械錨固形式設置。錨筋末端采用機械錨固時，其錨固長度（包括彎鉤或錨固端頭在內的錨固長度）可按計算長度La的60%。錨筋末端主要的機械錨類型，如圖4所示。

      1.5當預埋件存在扭矩時，在預埋件計算時，漏考慮扭矩對預埋件的不利影響，預埋件的設計也未考慮抗扭轉因素。在存在扭矩作用的預埋件設計中，建議采用扭剪焊栓、開口型鋼（如十字型鋼、工字鋼等）單獨作為抗扭構造，并應抗扭構造進行扭剪驗算。

2.舊樓改造輕鋼雨篷埋件問題

    《混凝土結構后錨固技術規程》JGJ145-2013的第3.1.3條：基材混凝土強度等級不應低于C20。對于舊樓改造項目，主體混凝土強度經常低于C20，則不允許采用后錨栓，可改用穿過砼梁的對穿螺栓連接，但對穿做法應征得主體結構設計單位或具有相應資質單位的認可?！痘炷两Y(jié)構后錨固技術規程》JGJ145-2013的第6.2.5條：基材混凝土強度等級不應低于C25，否則，不應采用普通化學錨栓錨固。

3.施工圖設計其他常見問題

       3.1雨篷一般用于建筑的出入口，除了有遮雨作用，還起著防止其上部物體掉落對人體傷害等保護作用。玻璃倒置（即玻璃面板朝下）的點駁接雨篷，一般難以起到保護作用，建議不采用該種類型的雨篷，如果一定要使用，則建議在玻璃上方設置金屬網，或?qū)υ擃?lèi)玻璃雨篷按相關規定進行撞擊試驗，確認安全后方可使用。

       3.2對采用有組織排水、面積較大的雨篷，設計單位應與主體建筑設計單位共同核實其上部建筑墻面落下的雨水量及雨篷板面的雨水量，是否在雨篷排水天溝及落水管的容納量許可范圍內。一般應在排水天溝的端頭設置溢水孔。

       3.3對于整體外形較厚且較寬的帶拉桿雨篷，如高度超過1.0m，寬度（進出位）大于3.0m，其兩個及以上的拉桿不應平行（正看）設置。如果平行設置，拉桿上下端為鉸接，在側風壓作用下，雨篷會有一定量的擺動，至少應有兩個拉桿應優化為對稱的小角度傾斜（正看）。

       3.4鋁板雨篷，圖紙中常忽略了鋁板加強筋的截面、間距等信息，計算書也常漏掉了鋁板加強筋的校核。鋁板加強筋宜用鋁板加工圖的形式表達，并應明確鋁板腳碼的間距等信息。

       3.5雨篷整體斜水過小，或玻璃及鋁板板塊過大、板塊較薄、板塊剛度較小，導致雨篷積水積灰。參照《采光頂與金屬屋面技術規程》JGJ255-2012的4.3.6條，雨篷表面的斜水坡度不應小于3%。

       3.6由獨立鋼柱支承的輕鋼雨篷，立柱根部沒有按規范采用保護措施?！朵摻Y(jié)構設計規范》GB50017-2017的強制性條文“柱腳在地面以下的部分應采用強度等級較低的混凝土包裹（保護層厚度不應小于50mm），并應使包裹的混凝土高出地面不小于150mm。當柱腳底面在地面以上時，柱腳底面應高出地面不小于100mm”，應按規范要求執行。

4.小結

       輕鋼雨篷的設計，牽涉到較多的規范，要考慮建筑、機械、結構、力學計算等諸多方面的因素，其根本的出發點就是安全。本文從輕鋼雨篷施工圖強制性審查及咨詢的角度，提出相關問題，指出適用規范的相關條文，應考慮的相關因素及構造措施，確保輕鋼雨篷的安全。
